Nemocniční použití

FHE Sliding

Automatické posuvné dveře pro čisté prostory

Otevírání
Automatické nebo manuální
Verze
Jednokřídlá nebo dvoukřídlá, vzduchotěsná
CESafeZoneFAAC Energy SavingGreenTech
• Automatické dveře řady FAAC FHE jsou určeny pro nemocniční prostory a pro zamořené prostředí, a to podle evropského nařízení EN16005.
• Rozsah modelové řady je tvořen různými vzduchotěsnými modely, které jsou k dispozici s několika povrchovými úpravami, jako je hliník a nerezová ocel.
• Kompletní nabídku doplňuje široké příslušenství, jako jsou olověné panely, průzory a bezpečnostní čidla.
Objednací číslo: fhe-ssa
FHE Sliding

Modely FHE Sliding

ModelVerzeŠířka volného průchoduVýška průchodu
FHE-SSAvzduchotěsné automatické posuvné dveře jednokřídlá / dvoukřídlá800 - 2000 mm2000 - 2500 mm
FHE-SSMvzduchotěsné manuálně posuvné dveře jednokřídlá / dvoukřídlá800 - 2000 mm2000 - 2500 mm
FHE-SHAvzduchotěsné automatické posuvné dveře jednokřídlá800 - 2000 mm2000 - 2150 mm
FHE-SHMvzduchotěsné manuálně posuvné dveře dvoukřídlá800 - 2000 mm2000 - 2150 mm

Technická specifikace FHE Sliding

ModelFHE Sliding
Napájení220-240 V~ – 50/60 Hz
Příkon140 W
Frekvence použití100 %
Maximální síla křídla65 mm
Elektromotorelektromotor napájen 36 V s enkodérem
Přídavný elektromotorelektromotor napájen 36 V
Maximální zatížení příslušenstvím1 A - 24 V
Typ přenosu sílypomocí elektrovodivého ozubeného řemenu
Čas otevření křídla10 - 75 cm/s (jednokřídlé) - 20 - 150 cm/s (dvoukřídlé)
Čas zavření křídla10 - 75 cm/s (jednokřídlé) - 20 - 150 cm/s (dvoukřídlé)
Částečné otevření5 - 95 % celkového otevření
Pauza0 - 30 s nebo funkce Energy Saving
Noční pauza0 - 240 s
Enkodérstandardní
Monitoring bezpečnostních senzorů (EN16005)standardní (může být deaktivováno)
Nízkoenergetický provoz (EN16005)standardní (může být deaktivováno)
Provozní teplota-20°C - +55°C
Třída krytíIP 23 (pouze pro interiérové využití)
V souladu s normamiEN 16005; EN 13489-1 Pl "c" CAT.2; EN 13489-2; EN 60335-1; EN 60335-2; EN ISO 12100; EN 61000-6-2; EN 61000-6-3

Příklad typické instalace FHE Sliding

Zvýhodněná sada FHE Sliding

Řídící jednotky pro FHE Sliding

Kompletní složení komponentů systému FHE Sliding

DVEŘNÍ RÁM
• Rám zárubně, který je nastavitelný ze tří stran, se skládá ze dvou prvků: profilu rámu a profilu pomocného rámu z hliníku a / nebo nerezové oceli.
• Uvnitř profilu rámu jsou vytvořeny speciální drážky určené k uložení třecího těsnění, které je spojuje s profilem pomocného rámu.
• Profil rámu má také speciální vnitřní drážku pro upevnění.
• Drážka je uzavřena těsněním, které je v jedné rovině s profilem rámu.
• Použitím různých prodlužovacích prvků z hliníku lze rám dveří použít na stěny různé síly.

ČELNÍ KRYT
• Ochranný profil a kryt pro posuvný mechanismus z hliníku, s širokými okraji a bez ostrých hran a výčnělků pro snadné čištění.
• Profil pláště obsahuje drážku navrženou pro uložení těsnění, které zcela uzavírá spodní stranu v souladu s horním profilem křídla.
• Konce profilu krytu jsou uzavřeny koncovkami, které mají stejné zakřivení jako profil.
• Profil krytu umožňuje snadnou údržbu, kterou může provádět pouze jeden obsluha.
NOSNÝ PROFIL
• V eloxovaném hliníku, s drážkou pro nastavení výšky a šířky.
• Rozměry profilu jsou (v × š) 100/140 × 166 mm.
• Kluzná dráha integrovaná do profilu.

KŘÍDLA
• Křídla z hliníku a / nebo z nerezové oceli.
• Horní profil křídla je speciálně tvarován tak, aby umožňoval instalaci vozíku přímo bez nutnosti použití adaptéru na profil.
• Na svislé profily a horní profil křídla je instalován speciální netoxický silikonový těsnicí materiál.
• Speciální dvoukomponentní těsnění s okrajem na straně profilu rámu je umístěno do speciální drážky na spodním profilu křídla.
POHONNÁ JEDNOTKA FHE OBSAHUJE:
• Hlavní převodový motor napájený 36 Vdc s optickým enkodérem.
• 36Vdc sekundární převodový motor s kladkou pro napínání řemenu (ve verzi s druhým pohonem).
• Mikroprocesorovou řídící jednotku E1400.
• Elektrovodivý převodový řemen 12 mm.
• 2 vozíky (verze s jedním pohyblivým křídlem) nebo 4 vozíky (verze se dvěma křídly).
• Spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

POJEZDOVÉ VOZÍKY
• Pozinkovaná ocelová konstrukce.
• Dvě syntetická posuvná kolečka s vyztuženými ložisky.
• Nylonové kolečko s ložisky pro ochranu před vysazením křídla.
• Nastavení výšky vozíku ± 7,5 mm.
• Boční nastavení ± 10 mm.
• Profil spojující křídla v eloxované úpravě.
• Kartáč pro čištění dráhy kolejnice.
ŘÍDÍCÍ JEDNOTKA E1400
• Mikroprocesorová řídící jednotka E1400 RD se zabudovaným blokem motoru a řídícími deskami baterií a fotobuněk.
• 230V~ spínaný zdroj.
• Samostatně řízené nouzové baterie, které se aktivují pouze tehdy, když dojde k výpadku proudu, a to otevřením dveří dle Evropské normy EN16005.
• Specifické, barevné a odnímatelné svorkovnice.
• Programování prostřednictvím SDK EVO funkční klávesnice.
• Automatické úpravy:
– definice otevřené a zavřené pozice
– výběr optimální rychlosti, zrychlení a zpomalení
– monitorování snímačů v souladu s EN16005
– bezpečnostní zařízení proti přivření v souladu s EN16005
– možnost nastavení rychlosti a set-up přímo na desce (bez pomoci externích programátorů).
• Funkce reset.
• 2 konfigurovatelné výstupy.
• 4 konfigurovatelné vstupy.
• 4 programovatelné vstupy pro sledování bezpečnostních čidel dle EN16005.
• 2 proudové nebo frekvenční programovatelné vstupy pro sledování pohybových čidel dle EN16005.
• Funkce blokování.
• Funkce “gongu”.
• Funkce “stropního světla”.
• Funkce okamžitého zavření.
• LCD displej pro zobrazení stavu dveří, diagnostik poruch a programování.
• 3 tlačítka pro základní programování:
– počet křídel
– pauza
– noční pauza
– rychlost otevření a zavření
– úspora energie
– otevírací a zavírací síla
– doba přítlaku
– programování vnitřních a vnějších senzorů
– nouzová konfigurace.
• 3 tlačítka pro pokročilé programování:
– řízení monitorovaných senzorů
– konfigurace vstupu
– funkce pro lékárny
– blokace motoru
– monitoring zámku motoru
– zpoždění deaktivace vnitřního senzoru v nočním režimu
– konfigurace výstupu.
• Aktualizace firmwaru a stahování / nahrávání některých informací (konfigurace, časovače, soubory protokolu) prostřednictvím USB portu.

Programovatelné funkce FHE Sliding

Příslušenství pro FHE Sliding

Záložní baterie A952
390191
Eloxovaný profil pro bezrámová křídla
390713 / 390715
Kontrola polohy křídla
103330
Volič LK Evo
790024
Nástavec na vozík
390990
Profil pro křídla automatických dveří
390991
Přírodní profil pro bezrámová křídla
390710
Ovládací klávesnice SDK Evo
790019
Spodní vodící profil (3 m)
390707
Pár plastových vodících kamenů
722189
Bistabilní zámek pohonu A1000 s táhlem
105124
Kombinovaný radar XDT1
105114
Monostabilní zámek XM LOCK pohonu A1000
105024
Kombinovaný radar XV1
105108

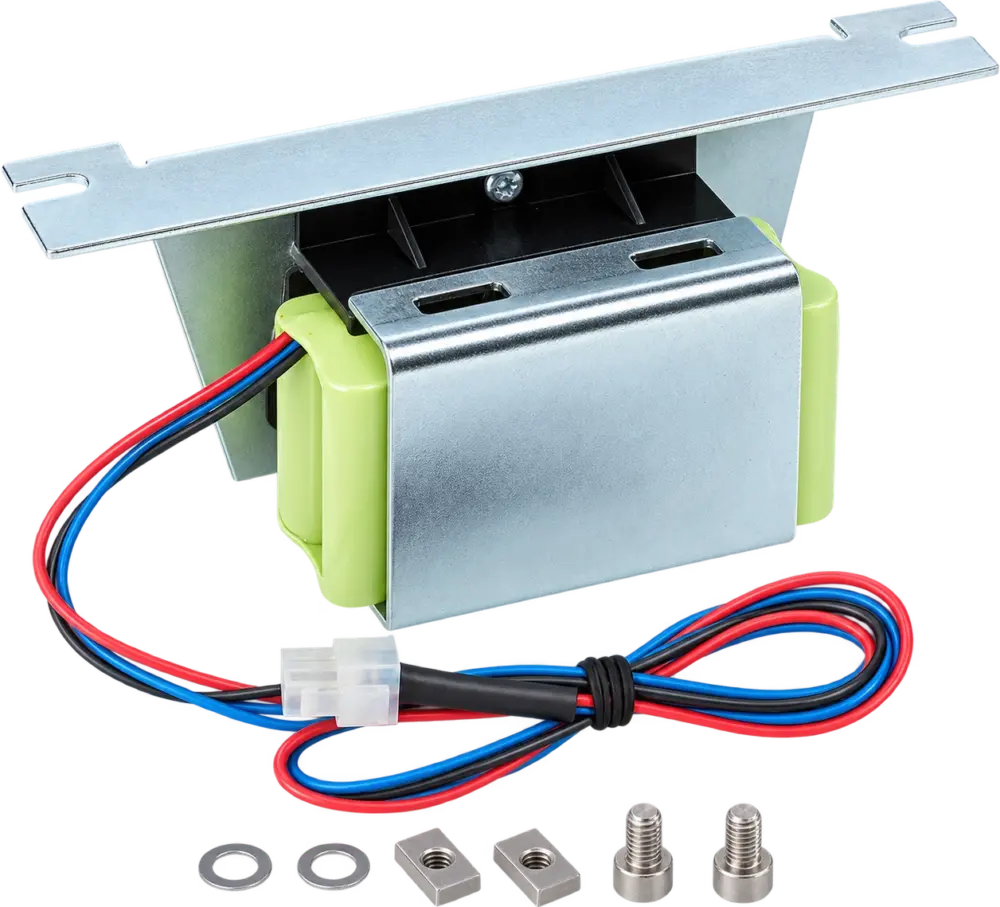

Záložní zdroj A1400
103334
