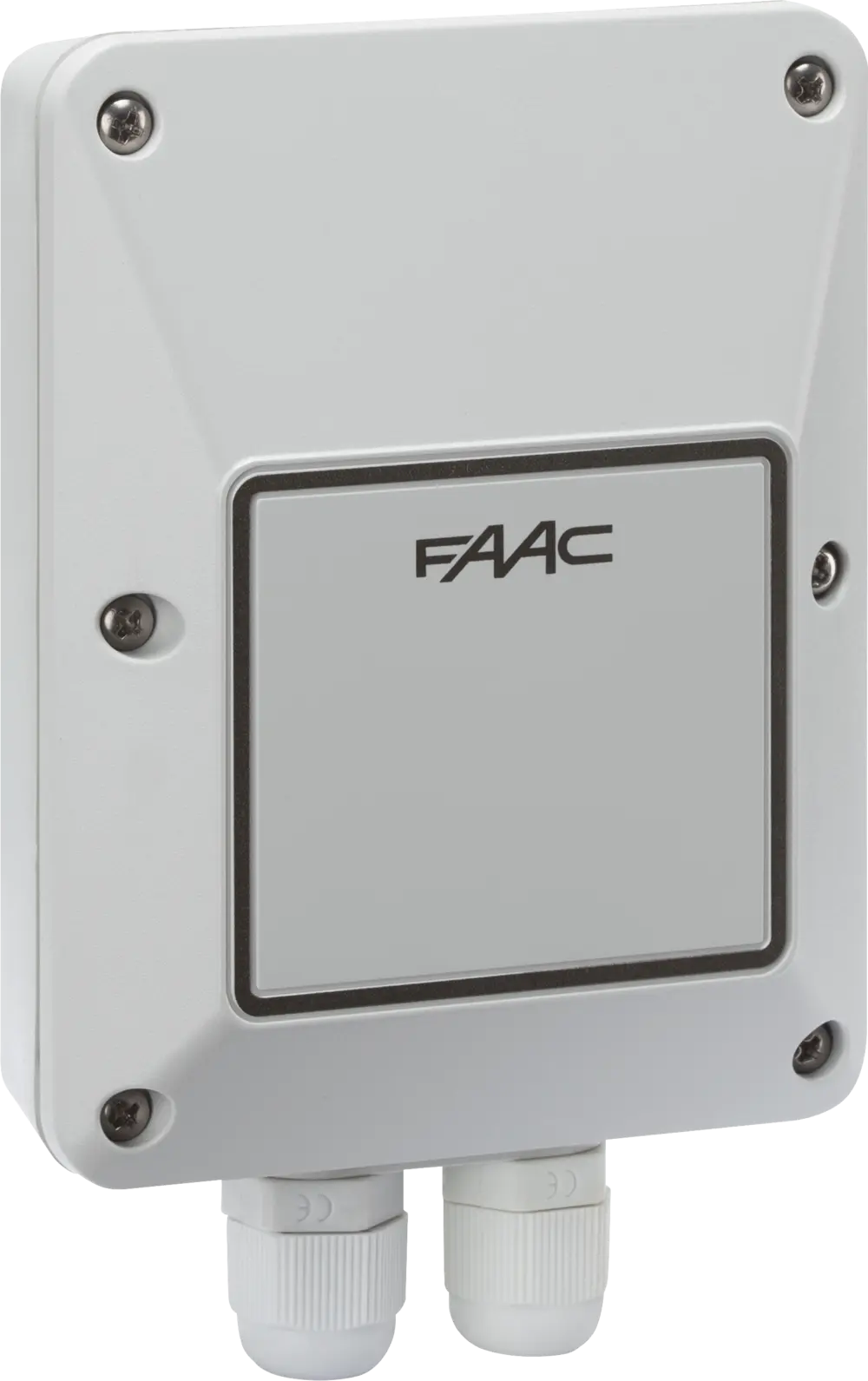

XR S 868
Přijímač bezdrátového systému
Přijímač bezdrátového systému pro bezpečnostní lišty. Bezpečnostní zařízení typu C (EN 12453). Rádiový systém zjednodušuje instalaci bezpečnostních zařízení bez potřeby drátové kabeláže mezi bezpečnostními lištami a řídící jednotkou. Rádiový systém se skládá z XR S 868 přijímače a XT S 868 vysílače. Ke každému vysílači XT S 868 se dají připojit až dvě odporové bezpečnostní lišty 8,2 kOhm nebo libovolné zařízení s N.C. kontaktem. Každý rádiový přijímač XR S 868 je schopen řídit až 6 vysílačů XT S 868, to znamená až 12 bezpečnostních lišt XS55 (8,2 kOhm). XR S 868 přijímač umožňuje propojení
se standardními řídícími jednotkami s bezpečnostními vstupy N.C. pomocí nezávislých reléových výstupů, a také s řídícími jednotkami FAAC vybavených BUS 2easy přes dva nepolarizované vodiče.
se standardními řídícími jednotkami s bezpečnostními vstupy N.C. pomocí nezávislých reléových výstupů, a také s řídícími jednotkami FAAC vybavených BUS 2easy přes dva nepolarizované vodiče.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely XR S 868
| model | popis | objednací kód |
|---|---|---|
| XR S 868 | přijímač | 787013 |
Technická specifikace XR S 868
| Napájení | BUS 2easy nebo 12 V - 24 V ⎓ |
| Typ instalace | na zeď |
| Přijímací frekvence | 868 MHz |
| Regulace frekvence | až 4 kanály |
| Proudový odběr | 54 mA |
| Programování | 4 každý vysílač |
| Maximální počet vysílačů | 6 (XT S 868) |
| Vstupní konektory | zdroj napájení / BUS, test (Fail Safe) |
| Výstupní konektory | relé 1 (N.C. o 8K2) - relé 2 (N.C. o 8K2) - relé 1+2 (N.O/N.C.) - stav Baterie |
| Třída krytí | IP55 |
| Rozměry (d x š x v) | 84 x 36,5 x 112 mm |
| Provozní teplota | -20 °C až +55 °C |
