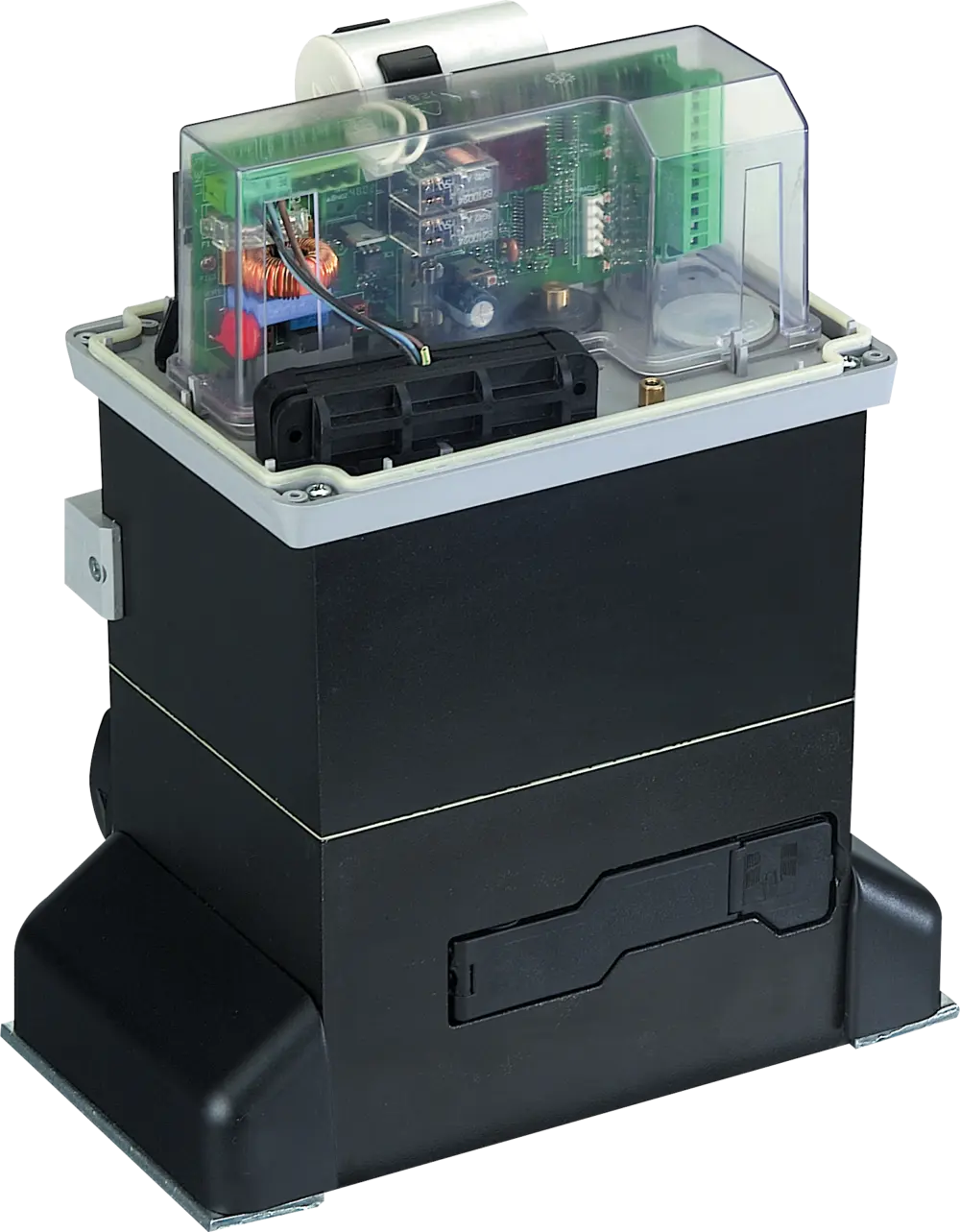

Modely 780 D
| model | objednací kód |
|---|---|
| Vestavěná řídící jednotka 780 D | 63000710 |
Technická specifikace 780 D
| model | 780 D |
|---|---|
| Transformátor | oddělitelný |
| Napájení | 230 V~ (+6 % - 10 %) 50/60 Hz |
| Příkon | 10 W |
| Maximální zatížení motoru | 1 000 W |
| Maximální proud příslušenství | 0,5 A |
| Programování | 3 tlačítka (+, -, F) a displej, základní a pokročilé nastavení |
| Signalizace stavu | 3 tlačítka a displej |
| Logické funkce | poloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika „s bezpečnostními prvky“ (S) / automatika (A) / automatika „krok za krokem“ (AP) / poloautomatika (b) / mix (otevřít impulzem/ zavírá mrtvý muž) (bC) / mrtvý muž (dead-man) (C) |
| Programovatelné funkce | logické funkce / pauza / nastavení síly / směr otevírání / maximální rozběhová síla / brždění / Fail Safe / předblik / indikační světlo / logiky bezpečnosti / enkodér / zpomalení / částečné otevření / pracovní čas / vyžádání servisu / počítadlo cyklů / elektrozámek otevřeno / zavřeno |
| Pracovní čas | programovatelný (od 0 do 4 min) |
| Pauza | programovatelná (od 0 do 4 min) |
| Nastavení síly | programovatelné na 50 stupňů |
| Vstupní konektory | otevřít / částečně otevřít / stop / lišta / bezpečnost při zavírání / bezpečnost při otevírání / napájení + uzemnění / koncové spínače poloh / kondenzátor pohonu |
| Výstupní konektory | maják / motor / napájení příslušenství 24 V ⎓ / časový výstup / Fail Safe / elektrozámek |
| Rychlokonektor | přijímač RP 868/433 |
| Pojistky | 2× (F5A / T 800mA) |
| Provozní teplota | -20 °C až +55 °C |
