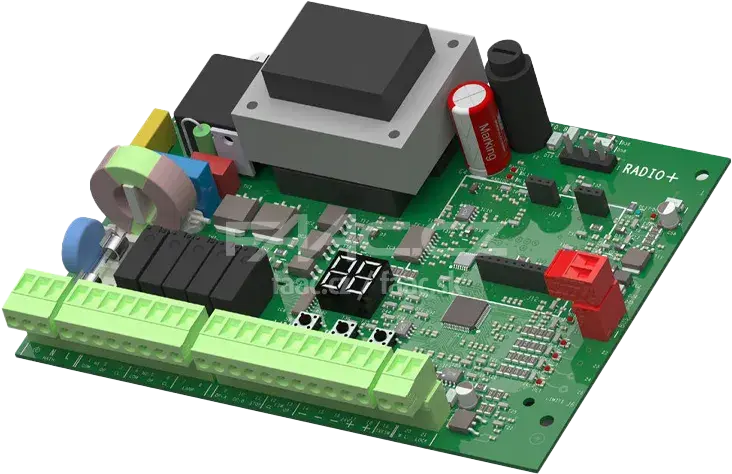

E045 S LC

Nízkospotřebová řídící jednotka

novinka
CEOmniDecFDSSimply Connect2easyGreenTech

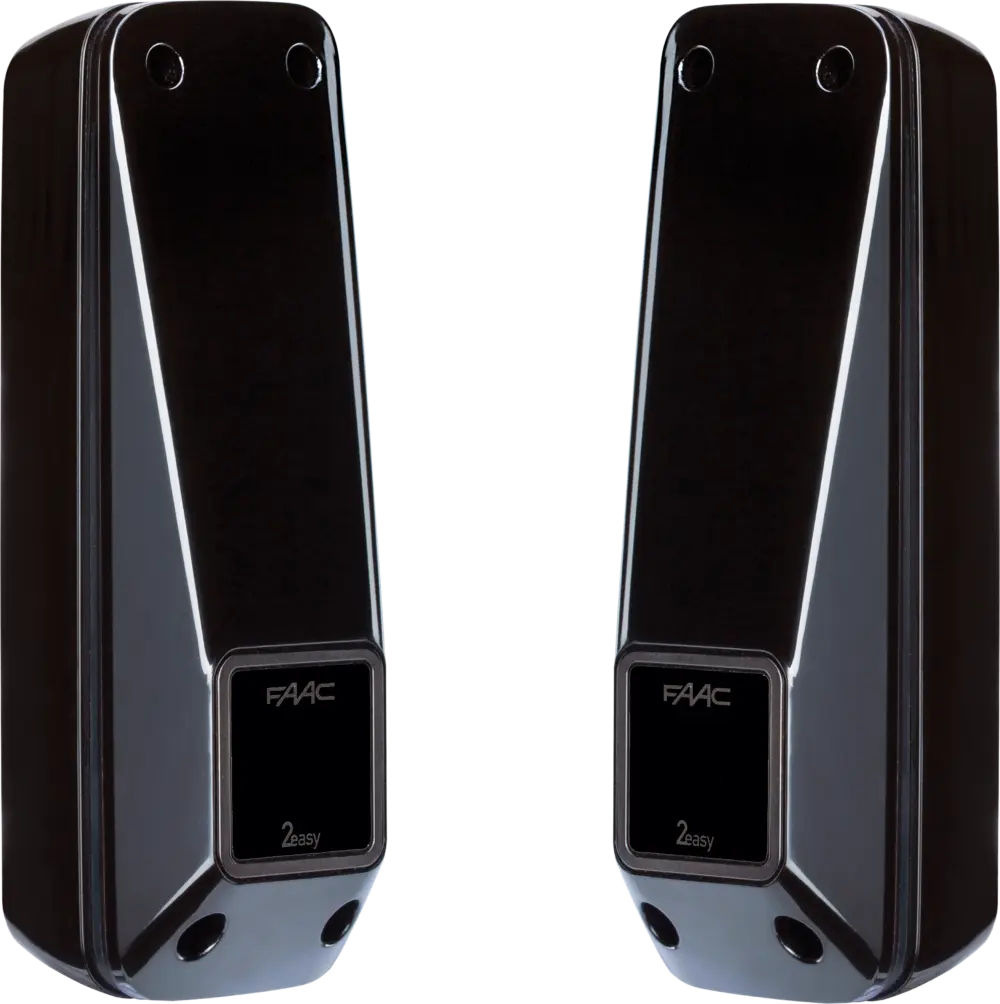

Elektronická řídící jednotka E045 S LC je díky novým technologiím 2easy a OMNIDEC kompatibilní pouze s přijímačem XF868 / XF433 a s fotobuňkami XP20 B D a XP30 B LC („BUS“ připojení). BUS XIB interface je k dispozici pro připojení tradičních fotobuněk.
Objednací číslo: 790079
E045 S LC

Modely E045 S LC

Technická specifikace E045 S LC

modelE045 S LC
Napájení220-240V~ 50/60 Hz
Maximální zatížení řídící jednotky800 W
Maximální zatížení motoru700 W
Příkon při zapnuté automatice (v klidovém stavu) a maximálním zatížení příslušenství21,6 W
Spotřeba v pohotovostním režimu (Low Consumption LC)≤ 0.5 W
Spotřeba v pohotovostním režimu (Low Consumption LC) s funkcí Simply Connect≤ 2 W
Maximální proud příslušenství500 mA 24 V ⎓ - 250 mA BUS 2easy
Maximální zatížení majáku60 W
Provozní teplota-20 °C až +65 °C
PojistkyF 5 A ~ 250 V - T0.8 ~ A 250 V

Příklad typické instalace E045 S LC

Zvýhodněná sada E045 S LC

Řídící jednotky pro E045 S LC

Kompletní složení komponentů systému E045 S LC

Programovatelné funkce E045 S LC

Základní programování
Logické funkcepoloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika „krok za krokem s bezpečnostními prvky“ (SP) / automatika (A) / automatika „krok za krokem“ (AP) / poloautomatika (B) / mrtvý muž (dead-man) (C)
Pauzaprogramovatelná (0 až 9 min 50 s)
Počet motorůvolitelné
Nastavení sílynastavitelné od 1 do 50 pro každý motor zvlášť
Použití enkodéruvolitelné
Zpoždění zavírání křídlaprogramovatelné (0 až 1 min 30 s)
Zařízení BUS 2easyvolitelné
Zavření motoru v režimu „mrtvý muž“pro motor 1 a 2 nezávisle
Učení pracovních časůjednoduchý samoučící cyklus (max. 4 min 10 s)
(rozpoznání pracovního času a zpomalení dvou křídel pouze jedním pracovním cyklem) přes absolutní enkodér SafeCoder se učí pozice otevírání / zavírání / zpomalení
Pokročilé programování
Uvolnění elektrozámku a koncové přibouchnutívolitelné (ulehčení elektrozámku)
Zpoždění při otevíránívolitelné
Zpomalení křídla 1programovatelné, procentuelně z kompletní dráhy (0 % až 99 %)
Zpomalení křídla 2programovatelné, procentuelně z kompletní dráhy (0 % až 99 %)
Předblikání
Nastavení citlivosti detekce překážkyprogramovatelné, je-li enkodér přítomen (10 stupňů)
Úhel hledání mechanického dorazuprogramovatelné, je-li enkodér přítomen
Simply Connect
Konektor Simply Connect slouží k připojení zařízení, které umožňuje správu ovládacích prvků a nastavení řídící jednotky pomocí webového rozhraní, nebo mobilní aplikace.

Příslušenství pro E045 S LC

Frekvenční modul
787832

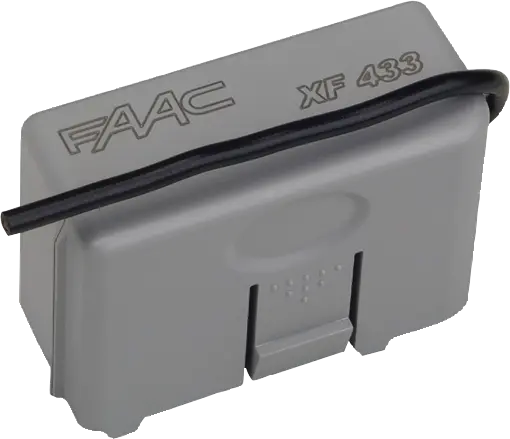

Frekvenční modul XF433
787831

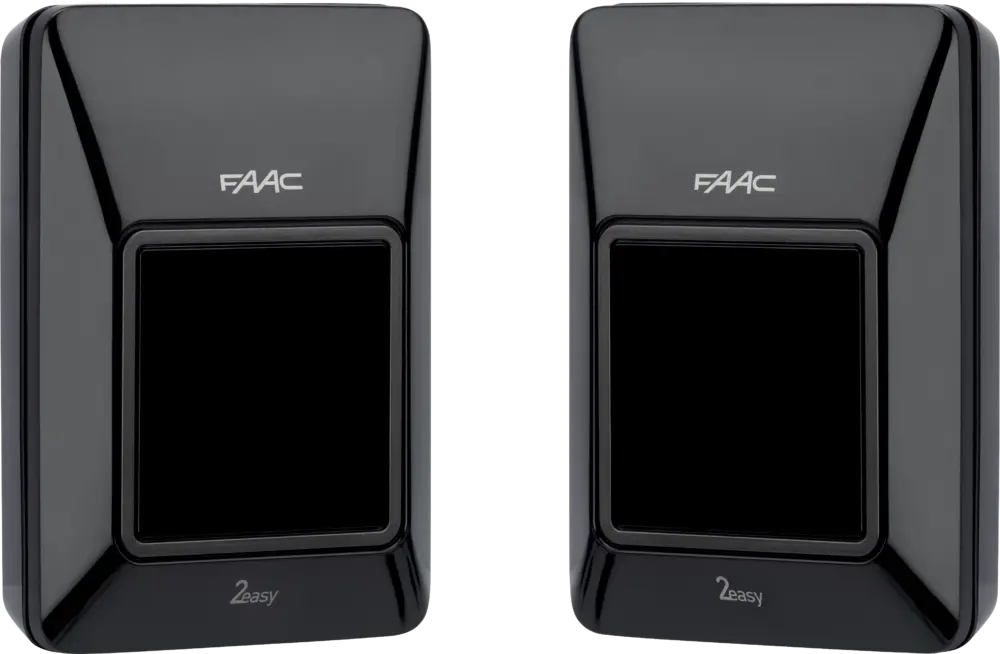

Nízkospotřebové fotobuňky XP30 B LC
785121
Interface BUS XIB
790062

Související s produktem E045 S LC

230V podzemní elektromechanický pohon
770 N
230V nebo 24V elektromechanický pohon s kloubovým ramenem
390
230V elektromechanický lineární pohon
412
230V elektromechanický pohon
415
230V hydraulický pohon
402
230V hydraulický pohon
422
230V hydraulický pohon
400

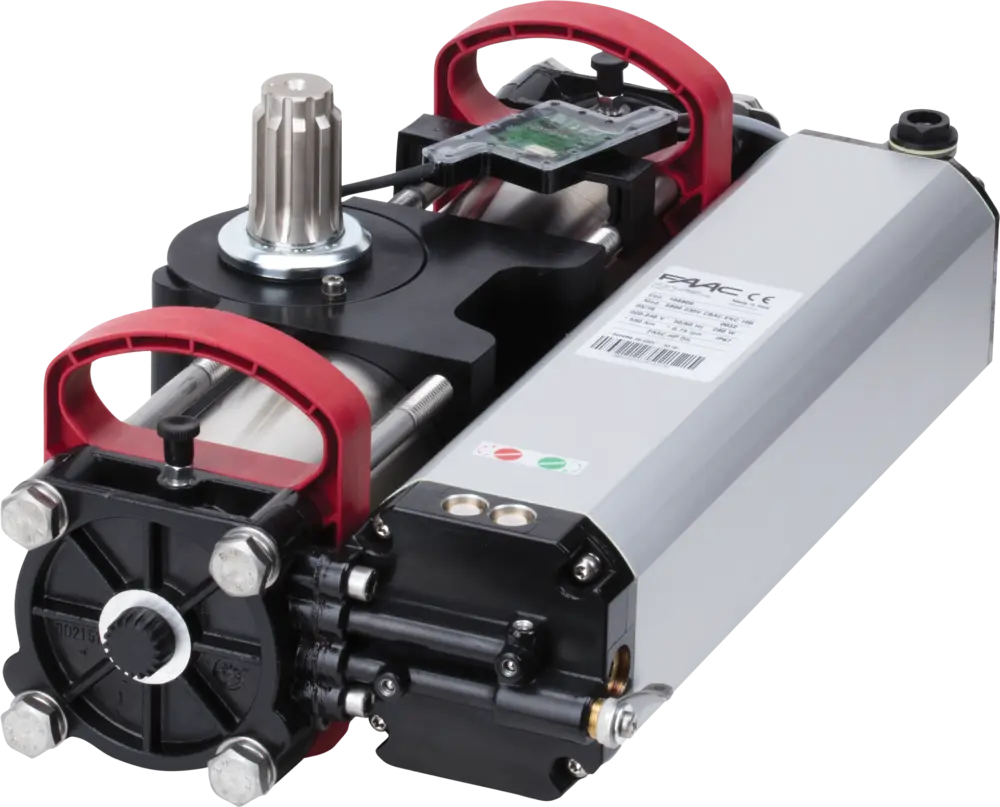

230V podzemní hydraulický pohon
