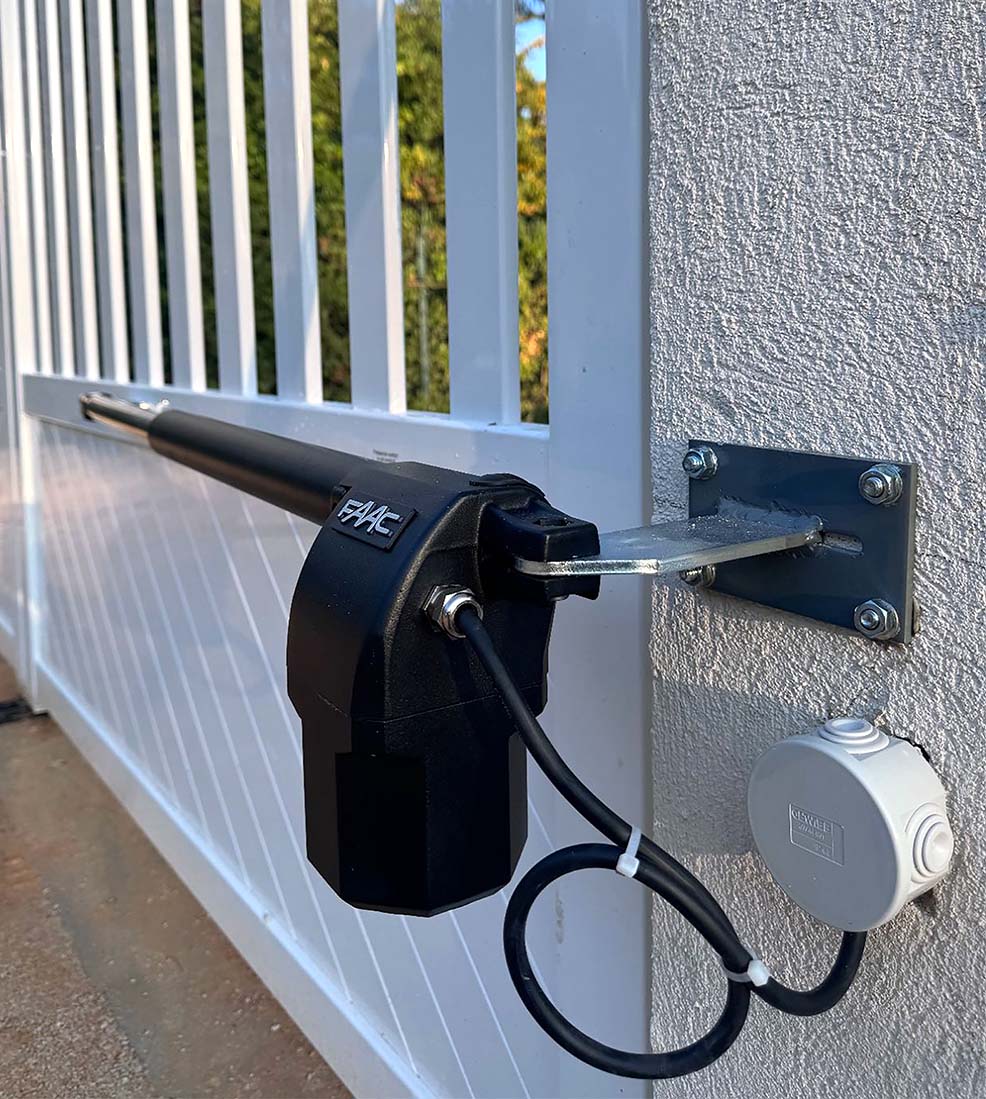

230V elektromechanický lineární pohon
Maximální délka křídla
1,8 m
Frekvence použití
18 cyklů / hod
• Brána musí být vybavena mechanickými koncovými dorazy.
• Pohon se samosvornou převodovkou nevyžaduje elektrozámek.
• Aplikace s nižší četností provozu (vhodné pro privátní instalace).
• Jednoduchá instalace a údržba.
• Řídící jednotka reguluje zatížení pohonu.
• Možná detekce překážky díky elektronickému zařízení SafeCoder.
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
• Pohon se samosvornou převodovkou nevyžaduje elektrozámek.
• Aplikace s nižší četností provozu (vhodné pro privátní instalace).
• Jednoduchá instalace a údržba.
• Řídící jednotka reguluje zatížení pohonu.
• Možná detekce překážky díky elektronickému zařízení SafeCoder.
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 412
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho křídla | frekvence použití | |||

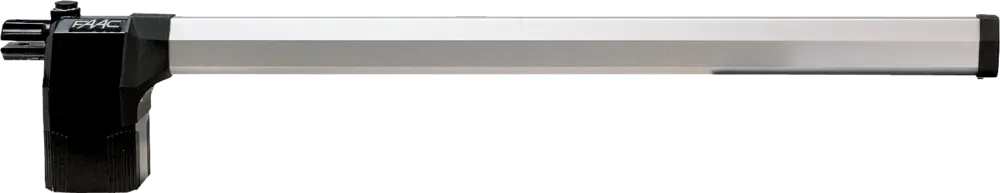

| 412 DX (pravý) | 1,8 m | 18 cyklů / hod | neobsahuje | 104470 |
| 412 SX (levý) | 1,8 m | 18 cyklů / hod | neobsahuje | 104471 |

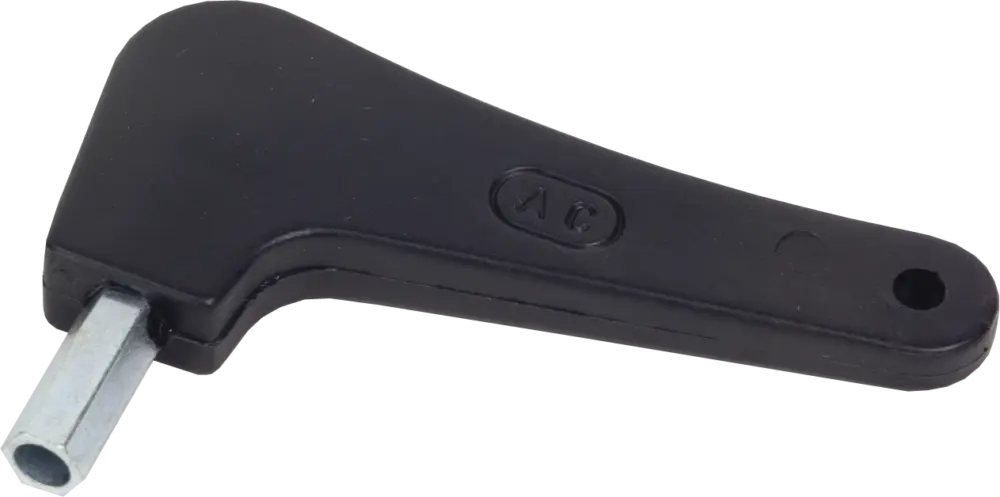

Balení 412 DX nebo SX obsahuje: pravý nebo levý pohon, instalační příslušenství, 8 μF 400 V kondenzátor a uvolňovací klíč.
Technická specifikace 412
| model | 412 DX (pravý) | 412 SX (levý) |
|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní | jednofázový, asynchronní |
| Příkon | 280 W | 280 W |
| Maximální tlačná síla | 3 500 N (při 230 V ~ 50 Hz) | 3 500 N (při 230 V ~ 50 Hz) |
| Maximální rychlost výsuvu | 16 mm / s (při 230 V ~ 50 Hz) | 16 mm / s (při 230 V ~ 50 Hz) |
| Výsuv | 290 mm | 290 mm |
| Maximální úhel otevření křídla | 110 ° | 110 ° |
| Provozní teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C | 140 °C |
| Třída krytí | IP44 | IP44 |
| Hmotnost pohonu | 6,5 kg | 6,5 kg |
| Frekvence použití | 18 cyklů / hod | 18 cyklů / hod |
| Maximální délka křídla | 1,8 m | 1,8 m |
| Uchycení pohonu | zadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny | |
| Rozměry (d x š × v) | 991 × 101 × 172 mm | 991 × 101 × 172 mm |
| Řídící jednotka | neobsahuje | neobsahuje |

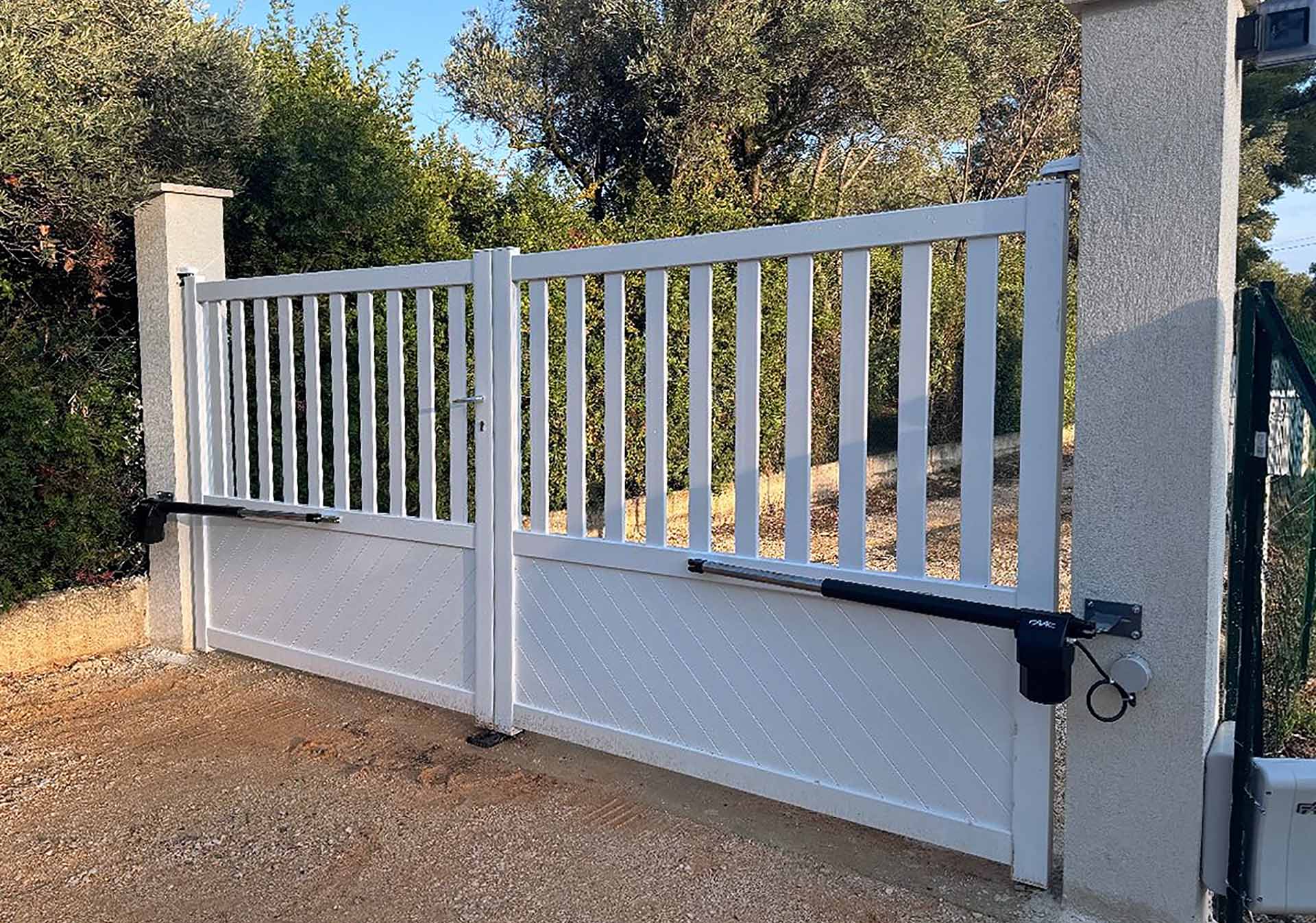

Příklad typické instalace 412
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 412
| obr. | ks | obsah sady (max. 2m křídlo) | objednací kód |
|---|---|---|---|
| 1 | 1 | pohon 412 DX (pravý) | 104470 |
| 1 | 1 | pohon 412 SX (levý) | 104471 |
| 4 | 1 | řídící jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pro řídící jednotku | 720119 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | 1 | dálkový ovladač XT2 FDS 433-868 | 787017 |

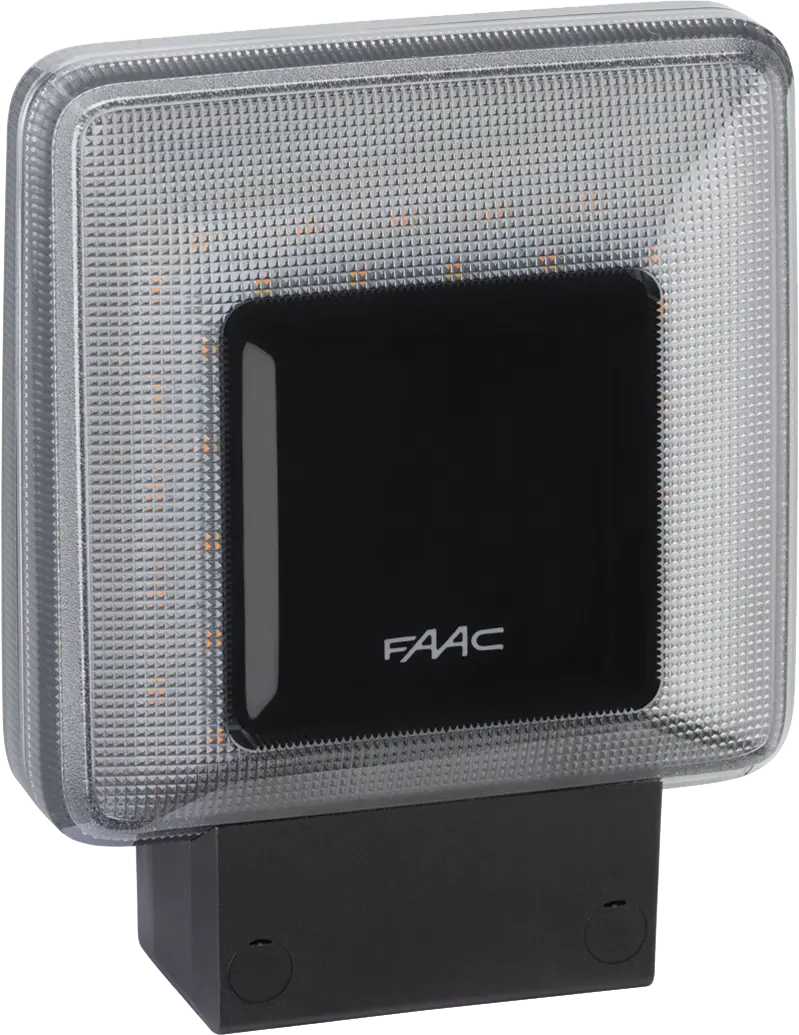

| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
| obr. | ks | obsah sady (max. 3m křídlo) | objednací kód |
|---|---|---|---|
| 1 | 1 | pohon 412 DX (pravý) | 104470 |
| 1 | 1 | pohon 412 SX (levý) | 104471 |
| 4 | 1 | řídící jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pro řídící jednotku | 720119 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | 1 | dálkový ovladač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
| 1 | elektrozámek CISA | 06010331 |
