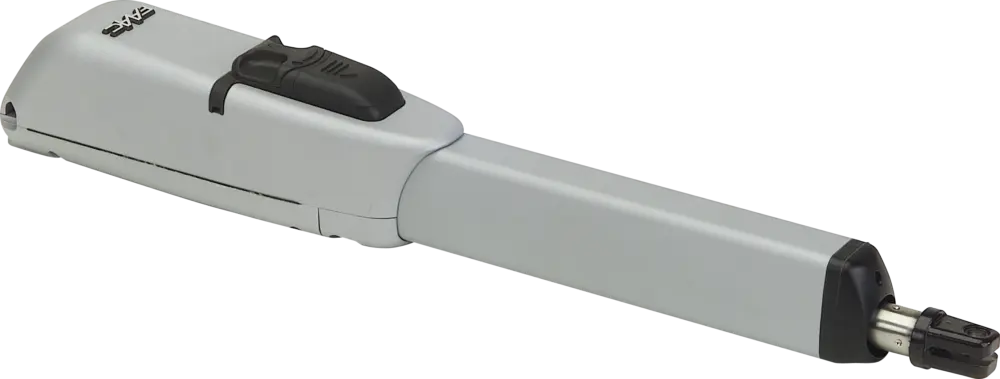

415
24V elektromechanický pohon
Maximální délka křídla
2,5 – 4 m (s el. zámkem)
Frekvence použití
nepřetržitý provoz
• Pohon s “IN-AXIS” (osovým) tlakem.
• K dispozici ve verzi s nebo bez koncových spínačů.
• Dodáván ve verzi s pístnicí 300 mm (maximální délka křídla 3 m) nebo 400 mm (max. délka křídla 4 m).
• Kompletně dvojitě potažené hliníkové tělo garantuje vysokou odolnost proti povětrnostním vlivům.
• Jednoduché manuální odblokování chráněné klíčem.
• Horizontální výstup pro kabely dovoluje instalaci co nejblíže zemi (možná nízká instalace).
• Pohon 24 Vdc se spínači koncových poloh (jsou-li přítomny) pro maximální bezpečnost, s příslušenstvím pro kontrolu místa zastavení a zpomalení pohybu.

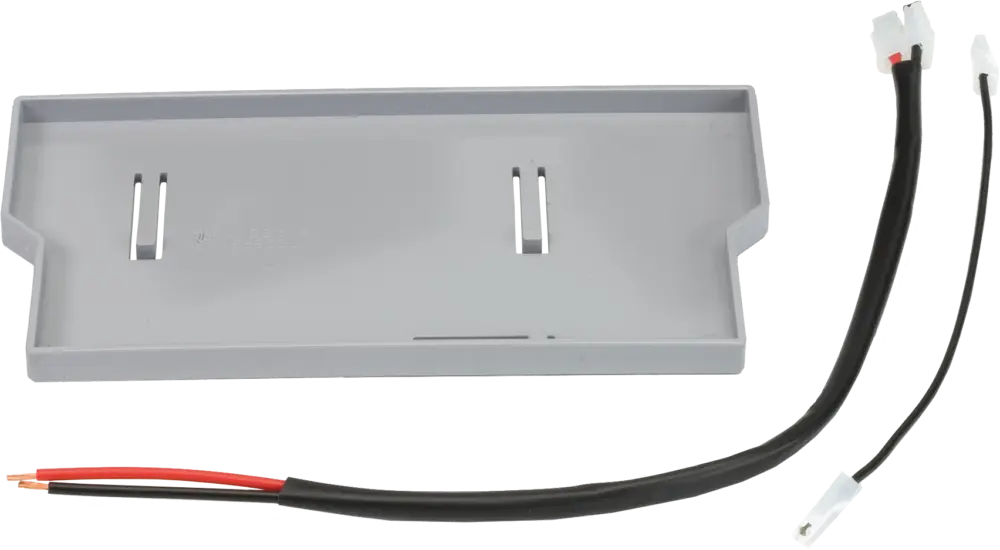

• Možnost instalace záložního bateriového kitu pro případ výpadku přívodního napájení (rozšiřující příslušenství 24V verze).
• Při spojení s řídícími jednotkami E034 v boxu nebo E124 S v boxu lze využít výhod Simply Connect.
• K dispozici ve verzi s nebo bez koncových spínačů.
• Dodáván ve verzi s pístnicí 300 mm (maximální délka křídla 3 m) nebo 400 mm (max. délka křídla 4 m).
• Kompletně dvojitě potažené hliníkové tělo garantuje vysokou odolnost proti povětrnostním vlivům.
• Jednoduché manuální odblokování chráněné klíčem.
• Horizontální výstup pro kabely dovoluje instalaci co nejblíže zemi (možná nízká instalace).
• Pohon 24 Vdc se spínači koncových poloh (jsou-li přítomny) pro maximální bezpečnost, s příslušenstvím pro kontrolu místa zastavení a zpomalení pohybu.
• Možnost instalace záložního bateriového kitu pro případ výpadku přívodního napájení (rozšiřující příslušenství 24V verze).
• Při spojení s řídícími jednotkami E034 v boxu nebo E124 S v boxu lze využít výhod Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 415
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho křídla | frekvence použití | |||
| 415 | 2,5 m (3 m s el. zámkem) | nepřetržitý provoz | neobsahuje | 1044151 |
| 415 LS | 2,5 m (3 m s el. zámkem) | nepřetržitý provoz | neobsahuje | 1044161 |
| 415 L | 3,0 m (4 m s el. zámkem) | nepřetržitý provoz | neobsahuje | 1044171 |
| 415 L LS | 3,0 m (4 m s el. zámkem) | nepřetržitý provoz | neobsahuje | 1044181 |
Balení 415 24V obsahuje: elektromechanický pohon, instalační příslušenství, 8 μF 400 V kondenzátor a uvolňovací klíč.
Verze LS obsahuje spínače koncových poloh.
Verze LS obsahuje spínače koncových poloh.
Technická specifikace 415
| model | 415 | 415 L |
|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V | kartáčový 24V |
| Příkon | 70 W | 70 W |
| Maximální tlačná síla | 2 800 N | 2 800 N |
| Maximální rychlost výsuvu | 16 mm / s | 16 mm / s |
| Výsuv | 300 mm | 400 mm |
| Maximální úhel otevření křídla | 110 ° | 110 ° |
| Provozní teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Třída krytí | IP54 | IP54 |
| Hmotnost pohonu | 7,8 kg | 8 kg |
| Frekvence použití | nepřetržitý provoz | nepřetržitý provoz |
| Maximální délka křídla | 2,5 m (3 m s el. zámkem) | 3 m (4 m s el. zámkem) |
| Uchycení pohonu | zadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny | |
| Rozměry (d × š × v) | 836 × 101 × 147 mm | 942 × 101 × 148 mm |
| Řídící jednotka | neobsahuje | neobsahuje |
Příklad typické instalace 415
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
- 2× 2,5 mm² kabel
Napájecí kabely (230V) (B)
- 2× 1,5 mm² + T kabel
Zvýhodněná sada 415
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 2 | pohon 415 L LS | 1044181 |
| 4 | 1 | řídící jednotka E034 v boxu | 102011 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
