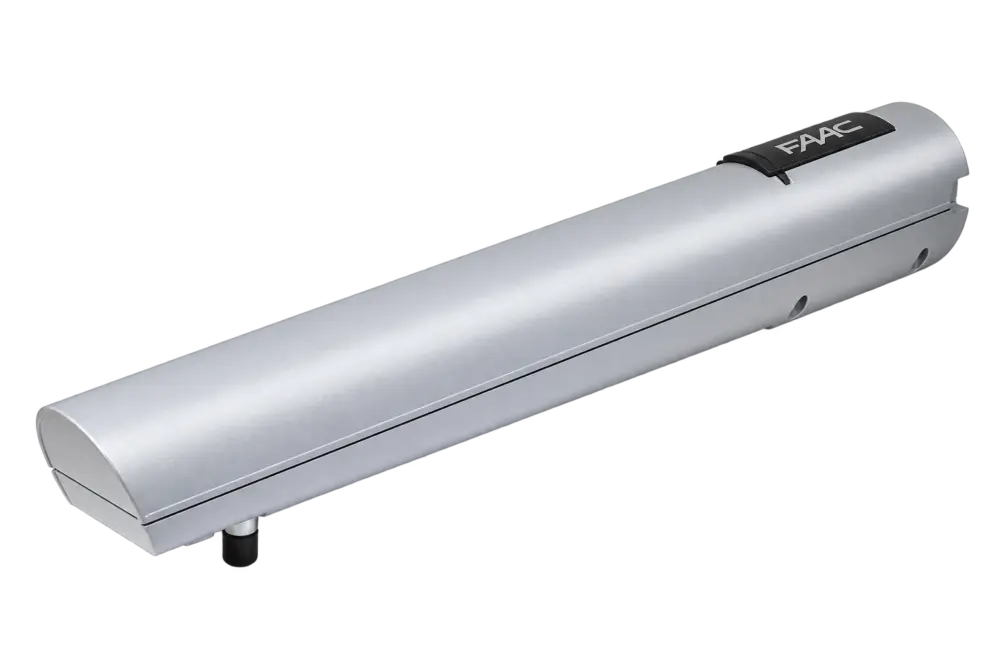

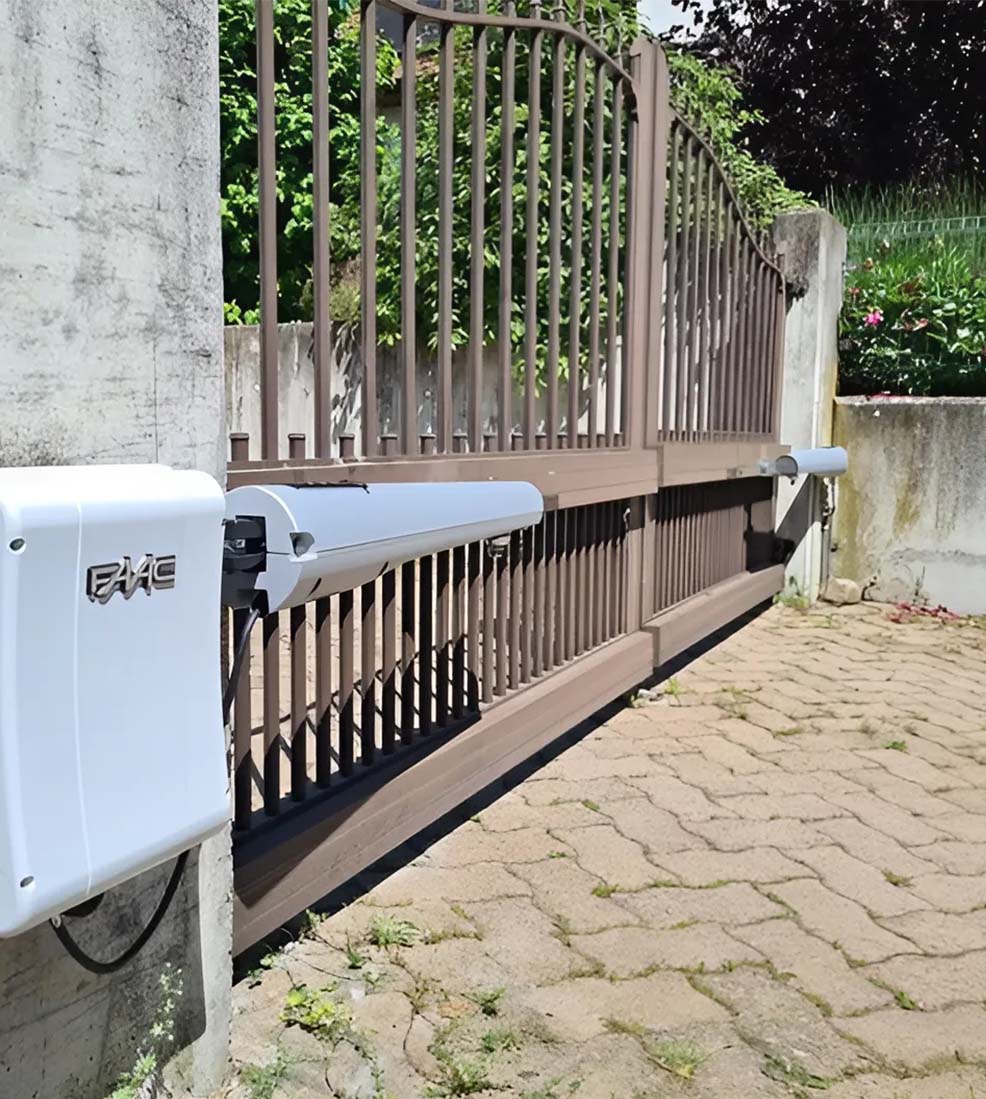

S418
24V elektromechanický pohon
Maximální délka křídla
2,3 – 2,7 m (s el. zámkem)
Frekvence použití
nepřetržitý provoz
• Integrované mechanické koncové dorazy pro polohu otevřeno i zavřeno.
• Držák pohonu, který není nutno svařovat.
• Elektronická řídící jednotka s funkcí vyhodnocení překážky.
• Virtuální enkodér s reverzní funkcí při detekci překážky.
• Při spojení s řídícími jednotkami E034 v boxu nebo E124 S v boxu lze využít výhod Simply Connect.
• Držák pohonu, který není nutno svařovat.
• Elektronická řídící jednotka s funkcí vyhodnocení překážky.
• Virtuální enkodér s reverzní funkcí při detekci překážky.
• Při spojení s řídícími jednotkami E034 v boxu nebo E124 S v boxu lze využít výhod Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S418
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho křídla | frekvence použití | |||
| S418 | 2,3 m (2,7 m s el. zámkem) | nepřetržitý provoz | neobsahuje | 104301 |
Balení S418 obsahuje: elektromechanický pohon, instalační příslušenství a uvolňovací klíč.
Technická specifikace S418
| model | S418 24V |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V |
| Příkon | 35 W |
| Maximální tlačná síla | 1 800 N |
| Maximální rychlost výsuvu | 37 mm / s (E124) |
| Výsuv | 350 mm (390 mm bez mechanických dorazů) |
| Maximální úhel otevření křídla | 110 ° |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP54 |
| Hmotnost pohonu | 6 kg |
| Frekvence použití | nepřetržitý provoz |
| Maximální délka křídla | 2,3 m (2,7 m s el. zámkem) |
| Uchycení pohonu | zadní nastavitelný úchyt pro našroubování / přední nastavitelný úchyt pro našroubování |
| Rozměry (d × š × v) | 823 × 104 × 137 mm |
| Řídící jednotka | neobsahuje |

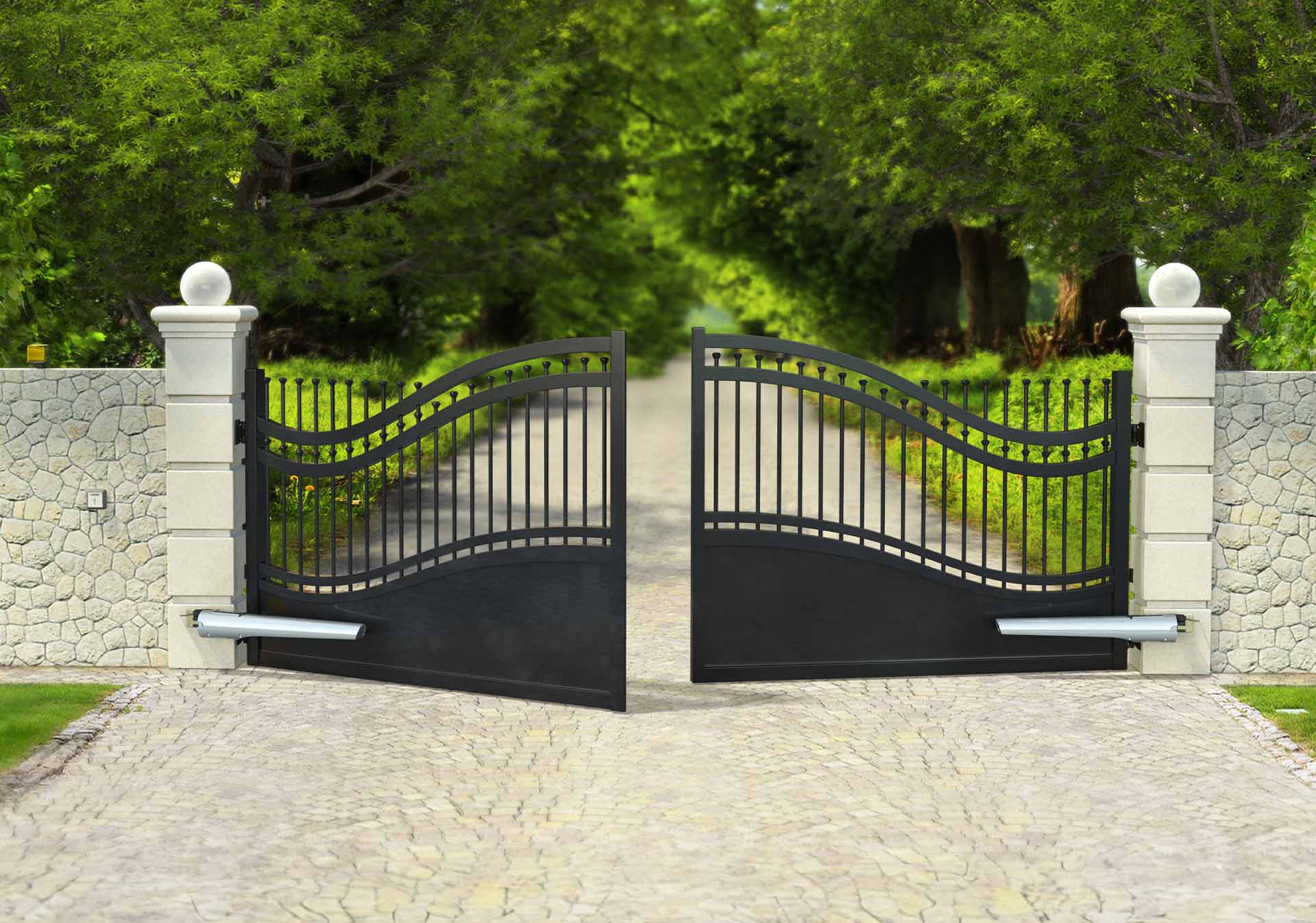

Příklad typické instalace S418
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
- 2× 2,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
Zvýhodněná sada S418
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 2 | pohon S418 | 104301 |
| 4 | 1 | řídící jednotka E034 v boxu | 102011 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
