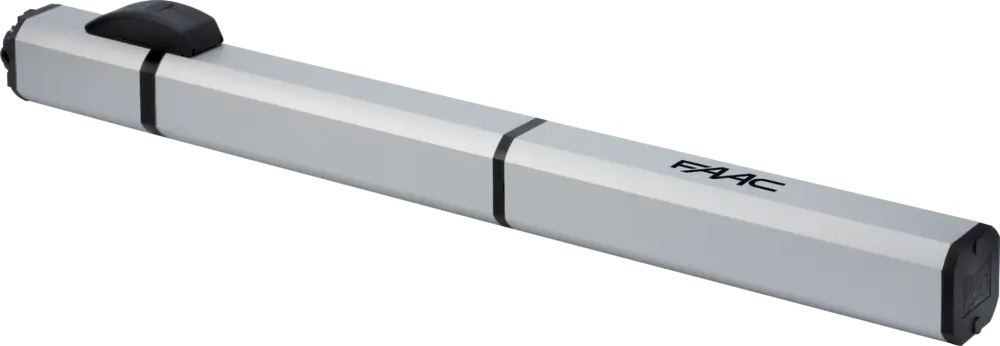

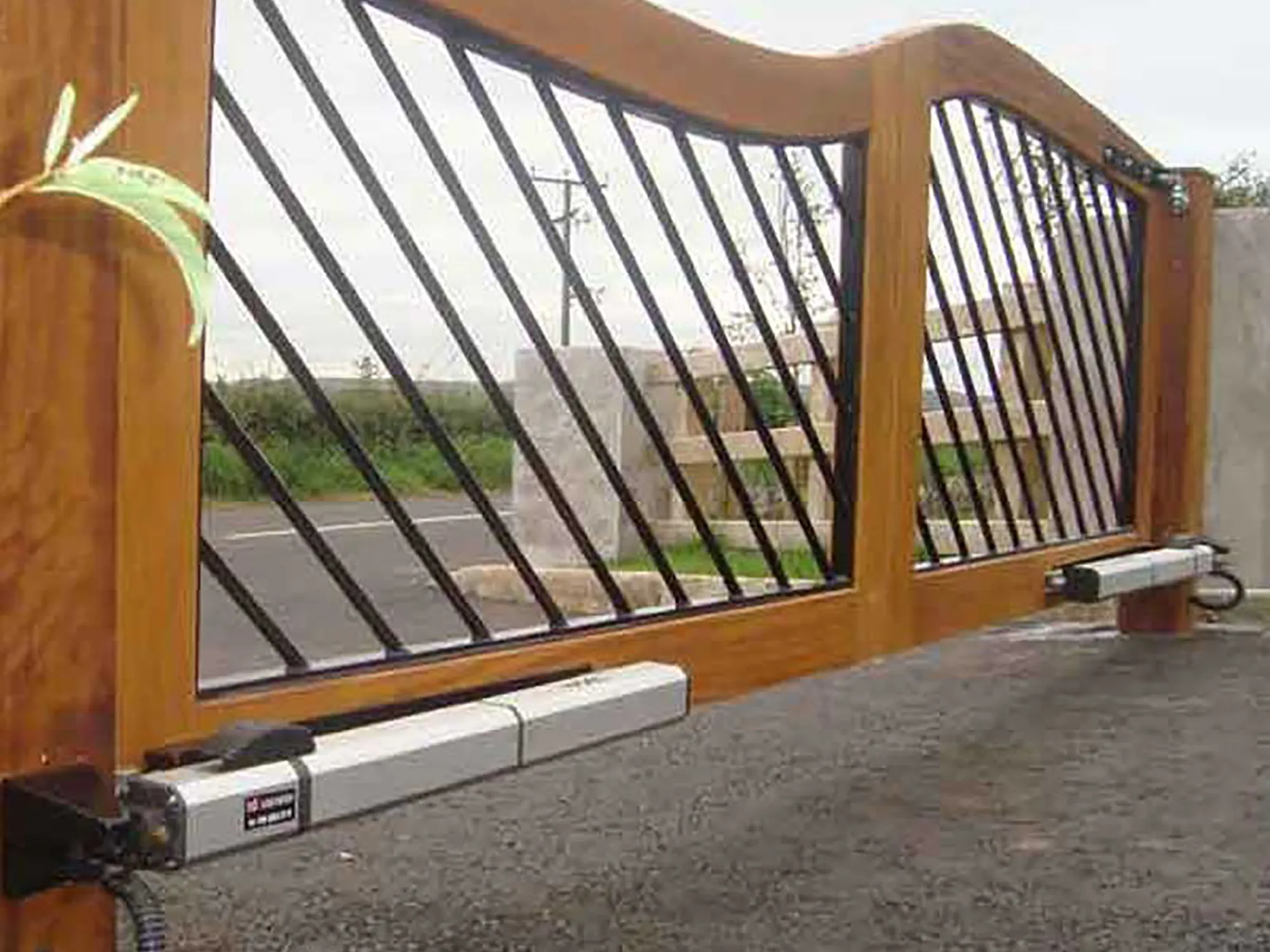

S450 H
24V hydraulický pohon
Maximální délka křídla
2 – 3 m (s el. zámkem)
Frekvence použití
nepřetržitý provoz
• Hybridní technologie.
• Integrovaný enkodér s ochrannou funkcí proti přivření a reverzací v případě detekce překážky.
• Užitná délka výsuvné pístnice je 311 mm.
• ”Multi-poziční” zadní úchyt pohonu, není potřeba svařovat.
• Integrované mechanické dorazy pro otevřeno i zavřeno, které jsou součástí pohonu.
• Při spojení s řídícími jednotkami E034 v boxu nebo E124 S v boxu lze využít výhod Simply Connect.
• Integrovaný enkodér s ochrannou funkcí proti přivření a reverzací v případě detekce překážky.
• Užitná délka výsuvné pístnice je 311 mm.
• ”Multi-poziční” zadní úchyt pohonu, není potřeba svařovat.
• Integrované mechanické dorazy pro otevřeno i zavřeno, které jsou součástí pohonu.
• Při spojení s řídícími jednotkami E034 v boxu nebo E124 S v boxu lze využít výhod Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S450 H
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho křídla | frekvence použití | |||
| S450 H CBAC | 2,0 m | nepřetržitý provoz | neobsahuje | 104100 |
| S450 H SB | 3,0 m | nepřetržitý provoz | neobsahuje | 104101 |
Balení S450 H obsahuje: hydraulický pohon, instalační příslušenství a uvolňovací klíč.
Technická specifikace S450 H
| model | S450 H CBAC | S450 H SB |
|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V ⎓ | kartáčový 24V ⎓ |
| Příkon | 60 W | 60 W |
| Maximální tlačná síla | > 5 000 N | > 5 000 N |
| Maximální rychlost výsuvu | > 25 mm / s | > 25 mm / s |
| Výsuv | 311 mm | 311 mm |
| Maximální úhel otevření křídla | 110 ° | 110 ° |
| Provozní teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Třída krytí | IP55 | IP55 |
| Hmotnost pohonu | 6,5 kg | 6,5 kg |
| Frekvence použití | nepřetržitý provoz | nepřetržitý provoz |
| Maximální délka křídla | 2 m | 3 m |
| Typ oleje | FAAC HP | FAAC HP |
| Uchycení pohonu | zadní nastavitelný úchyt pro našroubování / přední nastavitelný úchyt pro našroubování | |
| Rozměry (d × š × v) | 1 113 × 85 × 119 mm | 1 113 × 85 × 119 mm |
| Řídící jednotka | neobsahuje | neobsahuje |

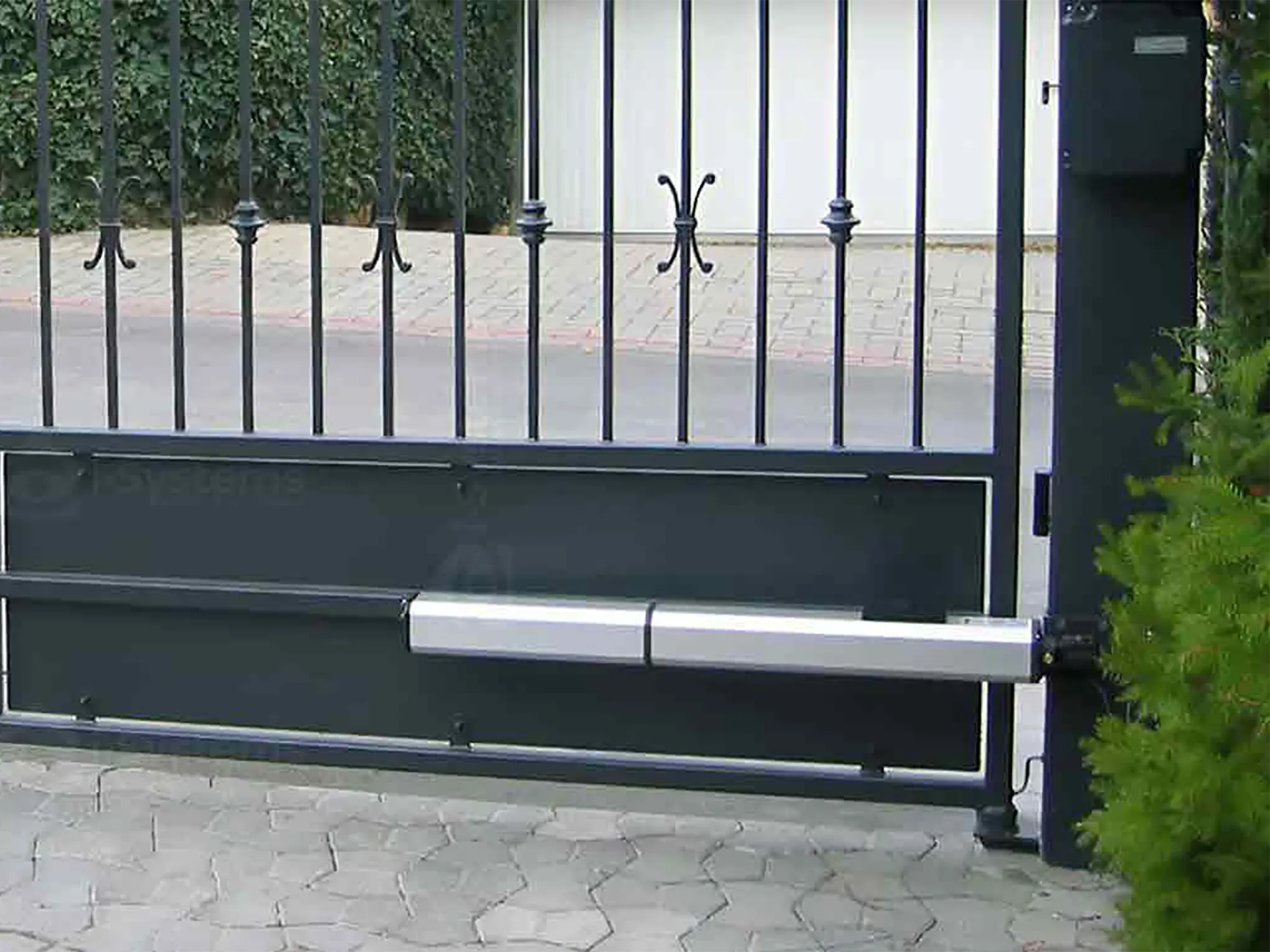

Příklad typické instalace S450 H
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 0,5 mm² + 2× 2,5 mm² kabel
- 2× 1,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
Zvýhodněná sada S450 H
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 2 | pohon S450 H CBAC | 104100 |
| 4 | 1 | řídící jednotka E124 S v boxu | 790305 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
