Privátní použitíRezidenční použití

415

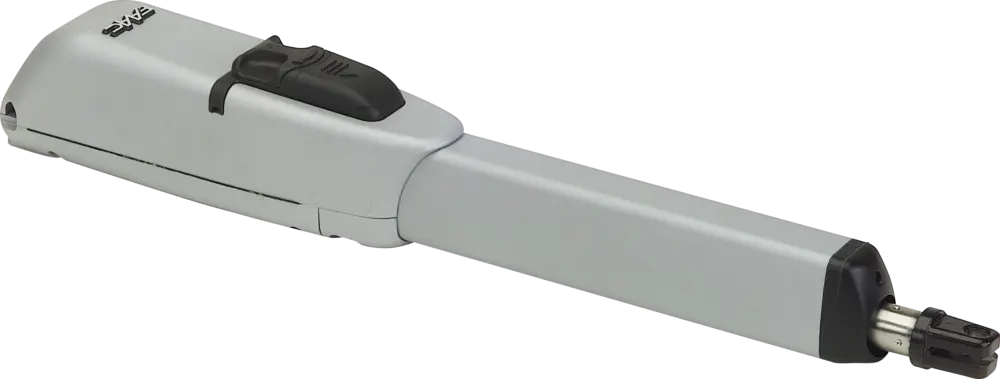

230V elektromechanický pohon

Maximální délka křídla
2,5 – 4 m (s el. zámkem)
Frekvence použití
S3 – 30%
CESafeZoneOmniDec2easyFDSSimply ConnectGreenTech
• Pohon s “IN-AXIS” (osovým) tlakem.
• K dispozici ve verzi s nebo bez koncových spínačů.
• Dodáván ve verzi s pístnicí 300 mm (maximální délka křídla 3 m) nebo 400 mm (maximální délka křídla 4 m).
• Kompletně dvojitě potažené hliníkové tělo garantuje vysokou odolnost proti povětrnostním vlivům.
• Jednoduché manuální odblokování chráněné klíčem.
• Horizontální výstup pro kabely dovoluje instalaci co nejblíže zemi (možná nízká instalace).
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
Objednací číslo: 104415
415

Modely 415

modelmaximální délka jednoho křídlafrekvence použitířídící jednotkaobjednací kód
4152,5 m (3 m s el. zámkem)30 %neobsahuje104415
415 LS2,5 m (3 m s el. zámkem)30 %neobsahuje104416
415 L3,0 m (4 m s el. zámkem)35 %neobsahuje104417
415 L LS3,0 m (4 m s el. zámkem)35 %neobsahuje104418
Balení 415 230V obsahuje: elektromechanický pohon, instalační příslušenství, 8 μF 400 V kondenzátor a uvolňovací klíč.
Verze LS obsahuje spínače koncových poloh.

Technická specifikace 415

model415415 L
Napájení220 - 240 V~ 50/60 Hz220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronníjednofázový, asynchronní
Příkon300 W300 W
Maximální tlačná síla3 000 N (při 230 V ~ 50 Hz)3 000 N (při 230 V ~ 50 Hz)
Maximální rychlost výsuvu16 mm / s (při 230 V ~ 50 Hz)16 mm / s (při 230 V ~ 50 Hz)
Výsuv300 mm400 mm
Maximální úhel otevření křídla110 °110 °
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana pohonu140 °C140 °C
Třída krytíIP54IP54
Hmotnost pohonu7,8 kg8 kg
Frekvence použitíS3 - 30%S3 - 30%
Maximální délka křídla2,5 m (3 m s el. zámkem)3 m (4 m s el. zámkem)
Uchycení pohonuzadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny
Rozměry (d × š × v)836 × 101 × 147 mm942 × 101 × 148 mm
Řídící jednotkaneobsahujeneobsahuje

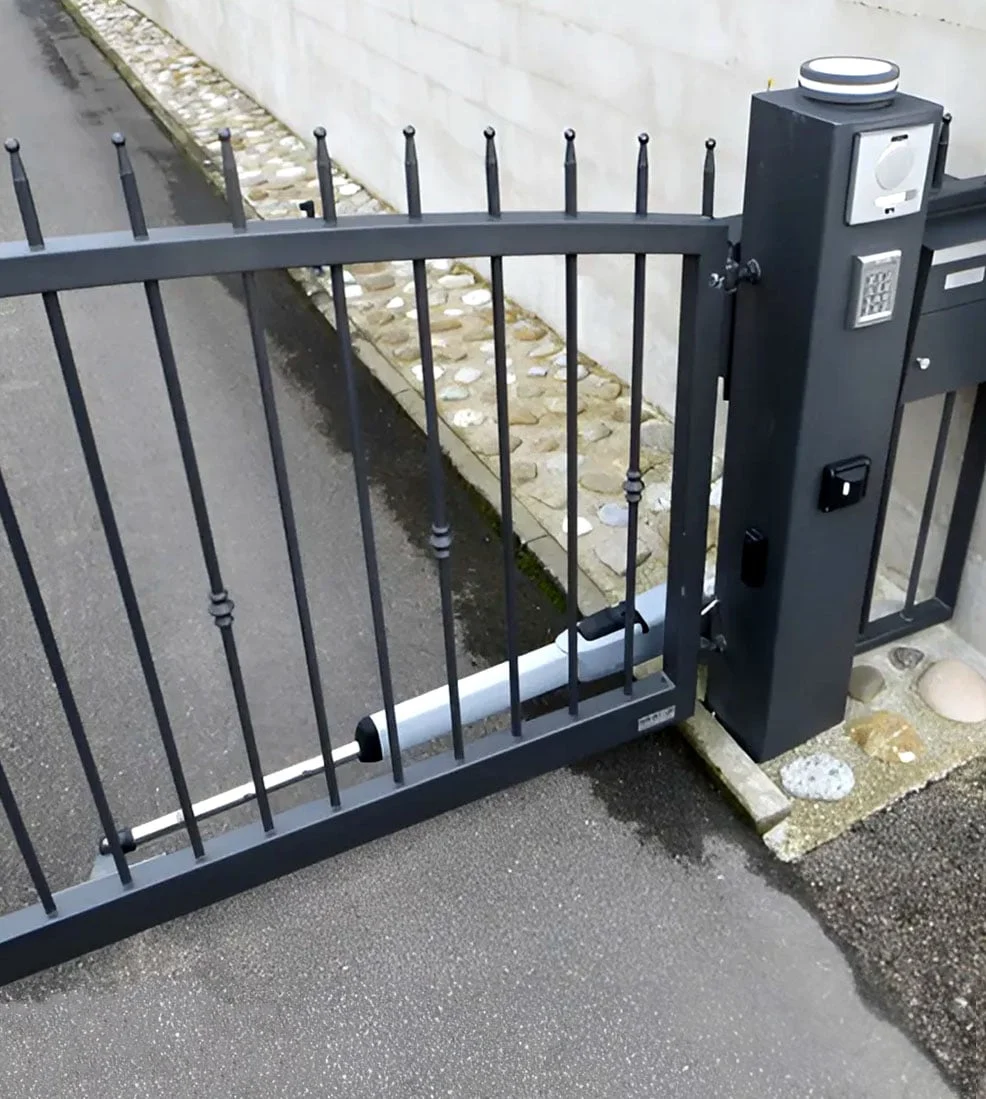

Příklad typické instalace 415

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 415

obr.ksobsah sadyobjednací kód
12pohon 415 L LS104418
41řídící jednotka E045 S LC790079
41plastový box E pro řídící jednotku720119
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 B D LC785120

Řídící jednotky pro 415

novinka
novinka
Nízkospotřebová řídící jednotka E045 S LC
790079
novinka
novinka
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 415

Programovatelné funkce 415

Příslušenství pro 415

Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
720119
Plastový box LM pro řídící jednotku
720309
Deska pro zazdění
737604
Absolutní magnetický nízkospotřebový enkodér SafeCoder LC
404047
Interface BUS XIB
790062
Kryt pístnice pro model 415
727525
Elektrozámek CISA
06010331
12V AC elektrozámek s protikusem na zem
712650

Související s produktem 415

novinka
Nízkospotřebová řídící jednotka
E045 S LC
novinka
Nízkospotřebová řídící jednotka
E145 S LC
Řídící jednotka v boxu
E034
Záložní bateriový kit
XBAT 24

Společné příslušenství pro všechny aplikace 415

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
