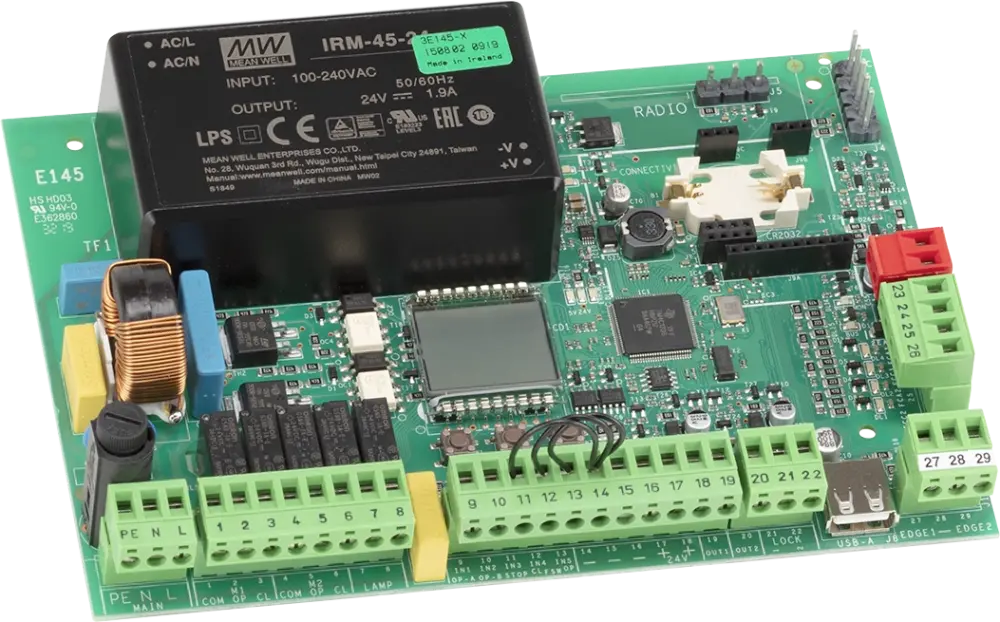

E145 S LC

Nízkospotřebová řídící jednotka

novinka
CEOmniDecFDSSimply Connect2easyGreenTech
Řídící jednotka E145 S LC může řídit jeden nebo dva pohony křídlové brány, posuvné brány nebo kombinaci křídlové a posuvné brány.
Objednací číslo: 790306
E145 S LC

Modely E145 S LC

Technická specifikace E145 S LC

modelE145 S LC
Napájení220-240V~ 50/60 Hz
Maximální zatížení řídící jednotky900 W
Maximální zatížení motoru800 W
Příkon při zapnuté automatice (v klidovém stavu) a maximálním zatížení příslušenství14,6 W
Spotřeba v pohotovostním režimu (Low Consumption LC)≤ 0.5 W
Spotřeba v pohotovostním režimu (Low Consumption LC) s funkcí Simply Connect≤ 2 W
Maximální proud příslušenství500 mA 24 V ⎓ - 250 mA BUS 2easy
Maximální zatížení majáku60 W
Provozní teplota-20 °C až +65 °C
PojistkyF 10 A

Příklad typické instalace E145 S LC

Zvýhodněná sada E145 S LC

Řídící jednotky pro E145 S LC

Kompletní složení komponentů systému E145 S LC

Programovatelné funkce E145 S LC

Základní programování
Modely pohonůvolitelné (křídlové, posuvné nebo kombinovaná instalace)
Logické funkcepoloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika „s bezpečnostními prvky“ (S) / automatika s reverzováním v pauze (SA) / automatika „Krok za krokem s bezpečnostními prvky“ (SP) / automatika 1 (A1) / automatika (A) / automatika „krok za krokem“ (AP) / automatika s časovačem (At) / poloautomatika (B) / mix (otevřít impulzem/ zavírá mrtvý muž) (BC) / mrtvý muž (dead-man) (C) / logika modifikovaná pomocí Simply Connect
Pauzanezávisle programovatelná pro úplné a částečné otevření (od 0 do 9 min 50 s)
Počet motorůvolitelné
Tlačná sílanastavitelná od 1 do 50 pro každý motor zvlášť
Použití enkodéruvolitelné
Spínače koncových polohspínače koncových poloh pracují nezávisle pro otevřeno a zavřeno
Zpoždění zavírání křídlaprogramovatelný (od 0 do 1 min 30 s)
Zařízení BUS 2easyvolitelné
Zavření motoru v režimu „mrtvý muž“pro motor 1 a 2 nezávisle
Učení pracovních časůjednoduchý samoučící cyklus (max. 4 min 10 s), rozpoznání pracovního času a zpomalení dvou křídel pouze jedním pracovním cyklem, se SafeCoderem se učí a ukládá otevírání / zavírání / zpomalení
Pokročilé programování
Maximální síla při rozjezdu a dojezduvolitelné
Zpětný pohyb pro uvolnění elektrozámkunezávisle volitelné (napomáhá lepší funkci elektrozámku)
Zpoždění při otevíránívolitelné
Zpomalení křídla 1programovatelné, procentuelně z kompletní dráhy (0 % až 99 %)
Zpomalení křídla 2programovatelné, procentuelně z kompletní dráhy (0 % až 99 %)
Paměť rádiových kódůpočet naprogramovaných rádiových kódů v OmniDECu přes XF modul
Předblikání
Fotobuňky při zavíránívolitelné
Funkce ADMAPvolitelné
Nastavení citlivosti detekce překážkyprogramovatelné, je-li enkodér přítomen (10 stupňů)
Úhel hledání mechanického dorazuprogramovatelný, je-li enkodér přítomen
Přídavný pracovní časvolitelný (není-li přítomen enkodér nebo spínače koncových poloh)
Programování OUT 1 a OUT2nezávisle volitelné (17 možností)
Vyžádání servisuvolitelné (v případě dosažení počtu nastavených cyklů systém aktivuje před každým pohybem 8s předblikání)
Počítání cyklůvolitelné (upgrade počítadla - maximální nastavení 99 000 cyklů)
Upgrade konfigurace řídící jednotkyXUSB o Simply Connect
Simply Connect
Konektor Simply Connect slouží k připojení zařízení, které umožňuje správu ovládacích prvků a nastavení řídící jednotky pomocí webového rozhraní, nebo mobilní aplikace.
