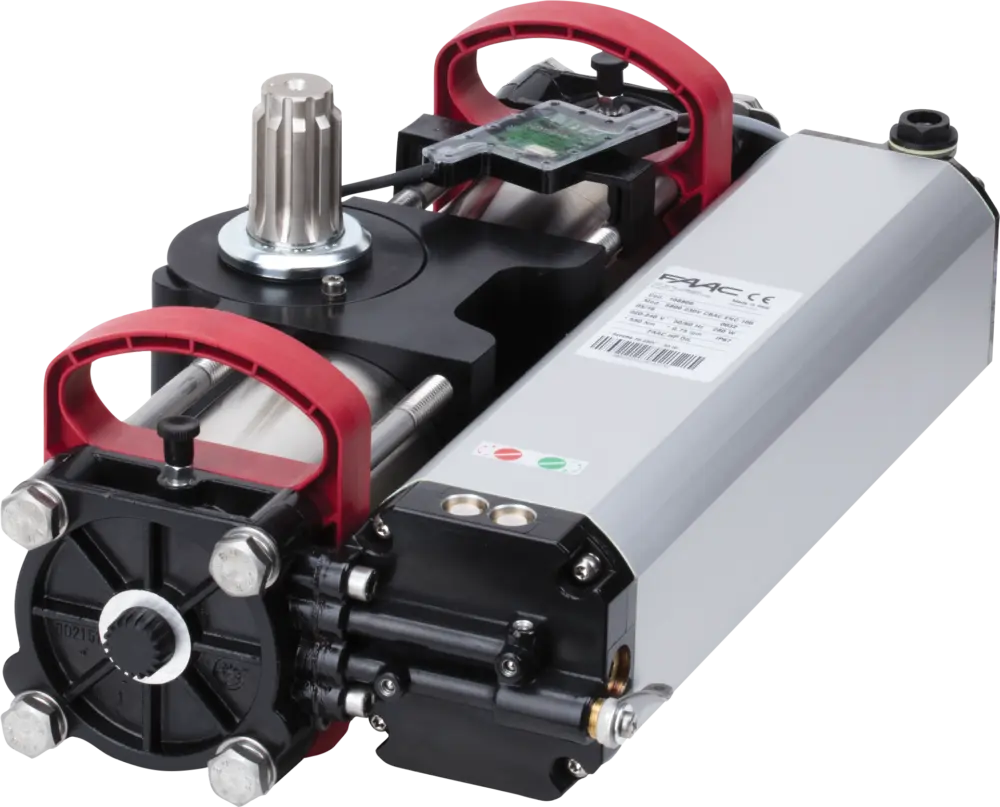

S800 ENC
230V podzemní hydraulický pohon
Maximální délka křídla
2 – 4 m
Maximální hmotnost křídla
800 kg
• Podzemní hydraulický pohon s pracovním napětím 230 V.
• Absolutní magnetický enkodér (pouze model ENC) s integrovanou BUS 2easy (nepolarizované dvouvodičové zapojení).
• Integrované mechanické dorazy (Patent FAAC).
• Absolutní magnetický enkodér (pouze model ENC) s integrovanou BUS 2easy (nepolarizované dvouvodičové zapojení).
• Integrované mechanické dorazy (Patent FAAC).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S800 ENC
| model | použití | řídící jednotka | objednací kód | ||
|---|---|---|---|---|---|
| maximální délka jednoho křídla | maximální hmotnost | frekvence použití | |||
| S800 ENC CBAC 100° | 2,0 m | 800 kg | 45 cyklů / hod | neobsahuje | 108800 |
| S800 ENC CBAC 180° | 2,0 m | 800 kg | 30 cyklů / hod | neobsahuje | 108801 |
| S800 ENC SBW 100° | 4,0 m | 800 kg | 45 cyklů / hod | neobsahuje | 108802 |
| S800 ENC SBW 180° | 4,0 m | 800 kg | 30 cyklů / hod | neobsahuje | 108803 |
| S800 CBAC 100° | 2,0 m | 800 kg | 45 cyklů / hod | neobsahuje | 1088002 |
| S800 CBAC 180° | 2,0 m | 800 kg | 30 cyklů / hod | neobsahuje | 1088012 |
| S800 SBW 100° | 4,0 m | 800 kg | 45 cyklů / hod | neobsahuje | 1088022 |
| S800 SBW 180° | 4,0 m | 800 kg | 30 cyklů / hod | neobsahuje | 1088032 |
Balení S800 ENC obsahuje: hydraulický pohon CBAC (hydrozámek při otevření / zavření), SBW (bez hydrozámku), magnetický enkodér, uvolňovací a nastavovací klíč.
Balení boxu k S800 ENC obsahuje: instalační box s kataforézní povrchovou úpravou, antirotačním pinem a kryt z nerezového plechu.
Balení boxu k S800 ENC obsahuje: instalační box s kataforézní povrchovou úpravou, antirotačním pinem a kryt z nerezového plechu.
Technická specifikace S800 ENC
| model | S800 ENC CBAC 100° | S800 ENC SBW 100° | S800 ENC CBAC 180° | S800 ENC SBW 180° |
|---|---|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | |||
| Elektromotor | asynchronní, jednofázový | |||
| Příkon | 220 W | |||
| Maximální úhlová rychlost | 7,8 ° / s | |||
| Maximální hmotnost křídla | 800 kg | |||
| Provozní teplota | -20 °C až +55 °C | |||
| Třída krytí | IP67 | |||
| Hmotnost pohonu | 16 kg | 16,5 kg | ||
| Frekvence použití | 45 cyklů / hod | 30 cyklů / hod | ||
| Maximální délka křídla | 2 m | 4 m | 2 m | 4 m |
| Typ oleje | FAAC HP | |||
| Rozměry pohonu (d x š × v) | 380 × 220 × 160 mm | 450 × 220 × 160 mm | ||
| Rozměry instalačního boxu (d x š × v) | 507 × 283 × 200 mm | 507 × 283 × 200 mm | ||
| Řídící jednotka | neobsahuje | |||
Příklad typické instalace S800 ENC
Slaboproudé kabely
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V)
- 3× 1,5 mm² + 2×0,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
