770 N
24V podzemní elektromechanický pohon
Maximální délka křídla
2 – 3,5 m (s el. zámkem)
Maximální hmotnost křídla
500 kg
• Podzemní “neviditelný” pohon.
• Možnost otevírání až do úhlu 180°.
• Přístup k pohonu je možný bez nutnosti demontáže křídla.
• Samosvorná převodovka pohonu.
• Možnost instalace koncových mechanických dorazů do boxu pohonu.
• Možnost použití záložní bateriové sady pro případ výpadku přívodního napájení.
• Nutno zajistit odvod vody z instalačního boxu.
• Možnost otevírání až do úhlu 180°.
• Přístup k pohonu je možný bez nutnosti demontáže křídla.
• Samosvorná převodovka pohonu.
• Možnost instalace koncových mechanických dorazů do boxu pohonu.
• Možnost použití záložní bateriové sady pro případ výpadku přívodního napájení.
• Nutno zajistit odvod vody z instalačního boxu.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 770 N
| model | použití | řídící jednotka | objednací kód | ||
|---|---|---|---|---|---|
| maximální délka jednoho křídla | maximální hmotnost | frekvence použití | |||
| 770 N | 2,0 m (3,5 m s el. zámkem) | 500 kg | nepřetržitý provoz | neobsahuje | 10675301 |
Balení 770 N 24V obsahuje: elektromechanický pohon a instalační příslušenství.

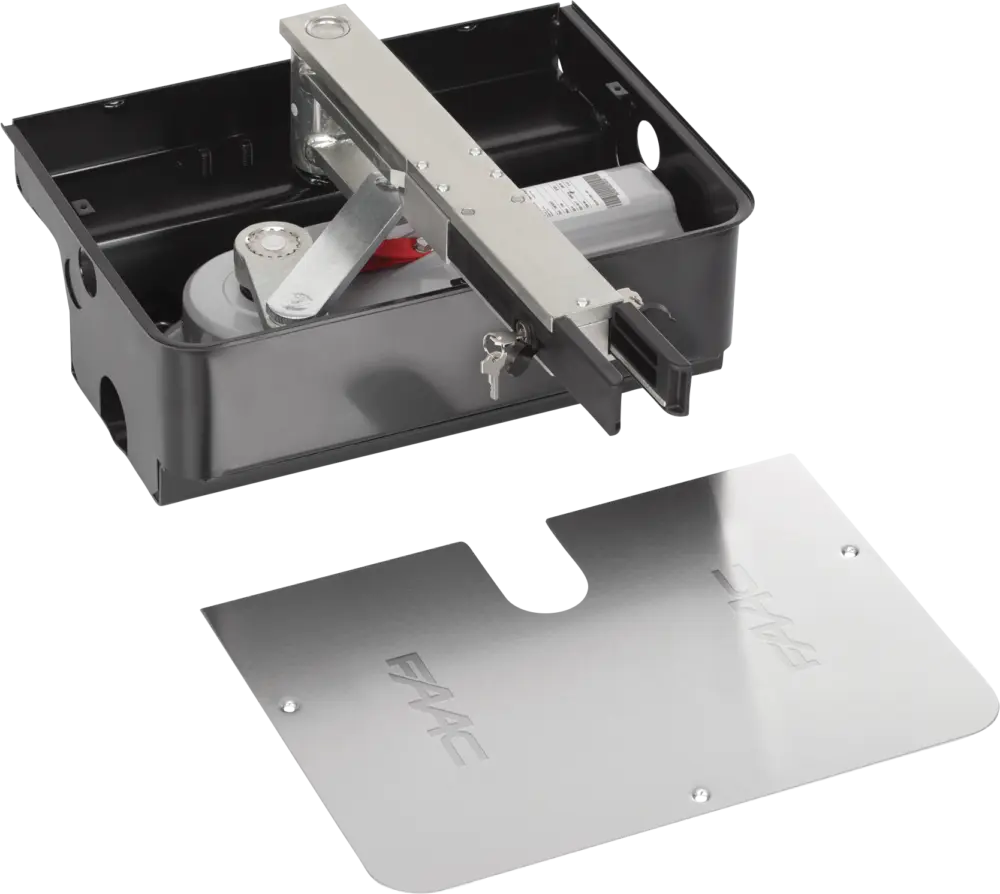

Balení boxu k 770 N 24V obsahuje: box, nerezové víko, podpůrný držák křídla s uvolňovacím mechanismem, dva uvolňovací klíče a instalační příslušenství.
Balení boxu k 770 N 24V obsahuje: box, nerezové víko, podpůrný držák křídla s uvolňovacím mechanismem, dva uvolňovací klíče a instalační příslušenství.
Technická specifikace 770 N
| model | 770 N 24V |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V |
| Příkon | 70 W |
| Maximální kroutící moment | 330 Nm |
| Maximální úhlová rychlost | 6 °/s |
| Maximální hmotnost křídla | 500 kg (viz graf) |
| Maximální úhel otevření křídla | 110 ° (140 ° a 180 ° s volitelným kitem) |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP67 |
| Hmotnost pohonu | 12 kg (s boxem 14 kg) |
| Frekvence použití | nepřetržitý provoz |
| Maximální délka křídla | 2 m (3,5 m s el. zámkem) |
| Rozměry (d × š × v) | 362 × 153 × 127 mm (box 430 × 307,5 × 214 mm) |
| Řídící jednotka | neobsahuje |
Příklad typické instalace 770 N
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
- 2× 2,5 mm² kabel
Napájecí kabely (230V) (B)
- 2× 1,5 mm² + T kabel
Zvýhodněná sada 770 N
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 2 | pohon 770 N | 10675301 |
| 1 | 2 | box pro 770 N s uvolňovacím klíčem | 490065 |
| 4 | 1 | řídící jednotka E034 | 102011 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
