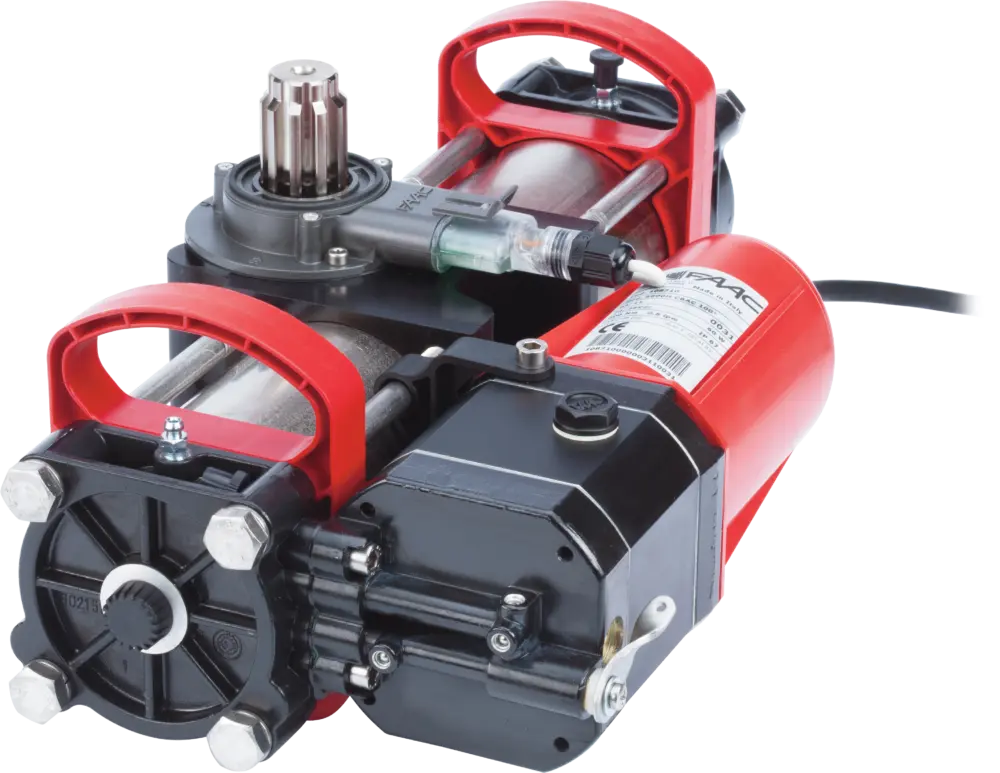

S800 H ENC
24V podzemní hydraulický pohon
Maximální délka křídla
2 – 4 m (s el. zámkem)
Maximální hmotnost křídla
800 kg
• Podzemní hydraulický pohon s pracovním napětím 24 V.
• Absolutní magnetický enkodér (pouze model ENC) s integrovanou BUS 2easy (nepolarizované dvouvodičové zapojení).
• Integrované mechanické dorazy (Patent FAAC).
• Absolutní magnetický enkodér (pouze model ENC) s integrovanou BUS 2easy (nepolarizované dvouvodičové zapojení).
• Integrované mechanické dorazy (Patent FAAC).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S800 H ENC
| model | použití | řídící jednotka | objednací kód | ||
|---|---|---|---|---|---|
| maximální délka jednoho křídla | maximální hmotnost | frekvence použití | |||
| S800 H ENC CBAC 100° | 2,0 m | 800 kg | nepřetržitý provoz | neobsahuje | 108720 |
| S800 H ENC CBAC 180° | 2,0 m | 800 kg | nepřetržitý provoz | neobsahuje | 108722 |
| S800 H ENC SBW 100° | 4,0 m | 800 kg | nepřetržitý provoz | neobsahuje | 108724 |
| S800 H ENC SBW 180° | 4,0 m | 800 kg | nepřetržitý provoz | neobsahuje | 108725 |
Balení S800 H ENC obsahuje: hydraulický pohon CBAC (hydrozámek při otevření / zavření), SBW (bez hydrozámku), magnetický enkodér, uvolňovací a nastavovací klíč.
Balení boxu k S800 H ENC obsahuje: instalační box s kataforézní povrchovou úpravou s antirotačním pinem a kryt z nerezového plechu.
Balení boxu k S800 H ENC obsahuje: instalační box s kataforézní povrchovou úpravou s antirotačním pinem a kryt z nerezového plechu.
Technická specifikace S800 H ENC
| model | S800 H ENC CBAC 100° | S800 H ENC SBW 100° | S800 H ENC CBAC 180° | S800 H ENC SBW 180° |
|---|---|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | |||
| Elektromotor | kartáčový 24V ⎓ | |||
| Příkon | 60 W | |||
| Maximální úhlová rychlost | 5,5 ° / s (s E024 S) - 8,2 ° / s (s E124) | |||
| Maximální hmotnost křídla | 800 kg | |||
| Provozní teplota | -20 °C až +55 °C | |||
| Třída krytí | IP67 | |||
| Hmotnost pohonu | 14 kg | 15 kg | ||
| Frekvence použití | nepřetržitý provoz | |||
| Maximální délka křídla | 2 m | 4 m | 2 m | 4 m |
| Typ oleje | FAAC HP | |||
| Rozměry pohonu (d × š × v) | 380 × 220 × 160 mm | 450 × 220 × 160 mm | ||
| Rozměry instalačního boxu (d × š × v) | 507 × 283 × 200 mm | 507 × 283 × 200 mm | ||
| Řídící jednotka | neobsahuje | |||
Příklad typické instalace S800 H ENC
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
- 2× 2,5 + 2× 0,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
