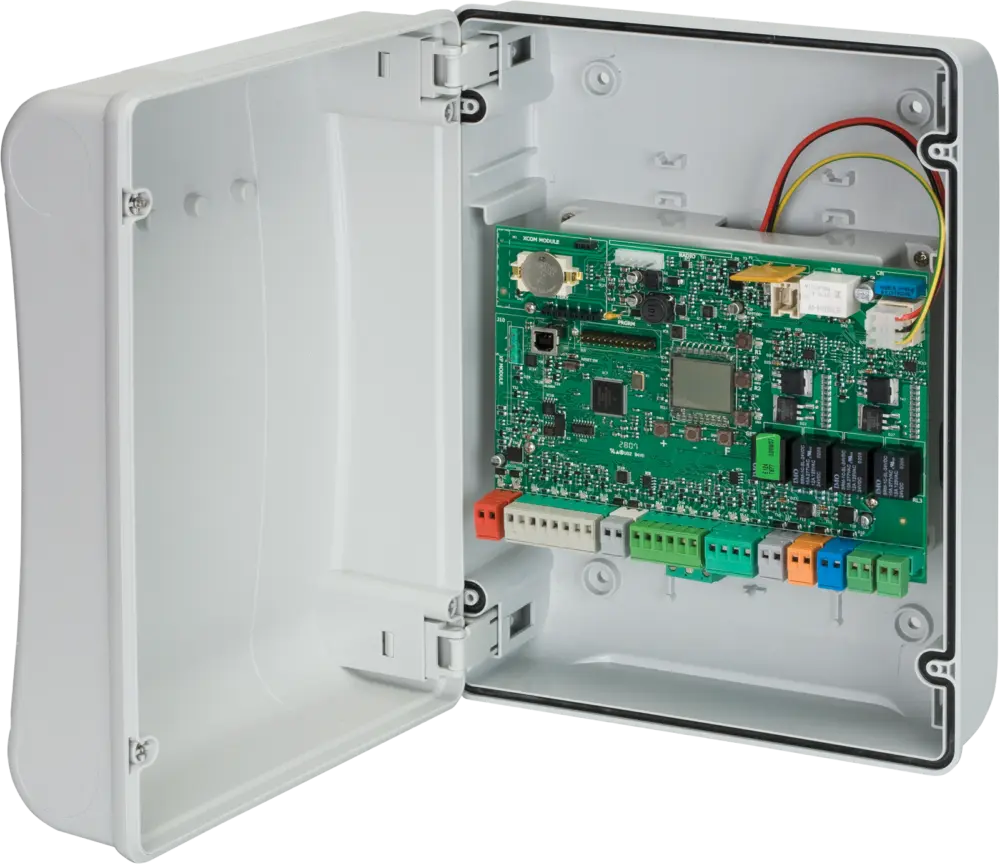

Technická specifikace E124 S
| model | E124 S |
|---|---|
| Napájení | 230 V~ (+6 % - 10 %) 50/60 Hz |
| Příkon | v režimu stand by 4 W - maximálně cca 400 W |
| Maximální zatížení motoru | 7 A |
| Maximální proud příslušenství | 500 mA 24 V ⎓ - 500 mA BUS 2easy |
| Napětí pro příslušenství | 24 V ⎓ |
| Programování | 3 tlačítka a displej / Simply Connect |
| Logické funkce | poloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika „s bezpečnostními prvky“ (S) / automatika s reverzováním v pauze (SA) / automatika „Krok za krokem s bezpečnostními prvky“ (SP) / automatika 1 (A1) / automatika (A) / automatika „krok za krokem“ (AP) / automatika s časovačem (At) / poloautomatika (b) / mix (otevřít impulzem/ zavírá mrtvý muž) (bC) / mrtvý muž (dead-man) (C) / logika modifikovaná pomocí Simply Connect |
| Programovatelné funkce | logika / doba pauzy A / doba pauzy B / síla / rychlost / místo zpomalení / zpoždění křídel / větrná odolnost / uvolnění elektrozámku / jemný dojezd / zatlačení při otevření a zavření / rozjezdová síla / procentuální rychlost zpomalení / signalizační maják / Fail Safe, programování 2-easy zařízení / vyžádání servisu / power-safe / funkce dobíjení baterie / provoz na baterii / hodiny / time-out / doba předblikání / typ motoru / citlivost enkodéru |
| Pracovní čas | programovatelný (od 0 do 10 min) |
| Pauza | programovatelná (od 0 do 10 min) |
| Nastavení síly | nastavitelná na 50 stupňů |
| Regulace rychlosti | nastavitelná v 10 stupních |
| Vstupní konektory | otevřít / částečně otevřít / stop (zavřít) / BUS 2-easy / bezpečnost při otevírání / bezpečnost při zavírání / napájení + uzemnění / spínače koncových poloh otevřeno a zavřeno |
| Výstupní konektory | motory / maják / napájení příslušenství 24 V , 2 programovatelné výstupy (indikační světlo a Fail Safe) / elektrozámek |
| Rychlokonektor | FDS (XF433-868Mhz) / OmniDEC XF868/433 / přijímač RP 868/433 / připojení Simply Connect XMBX (GSM) nebo XWBL (WiFi/LAN) |
| Pojistky | samoresetovací |
| Provozní teplota | -20 °C až +55 °C |
| Simply Connect | Konektor Simply Connect slouží k připojení zařízení, které umožňuje správu ovládacích prvků a nastavení řídící jednotky pomocí webového rozhraní, nebo mobilní aplikace. |
