Privátní použitíRezidenční použití

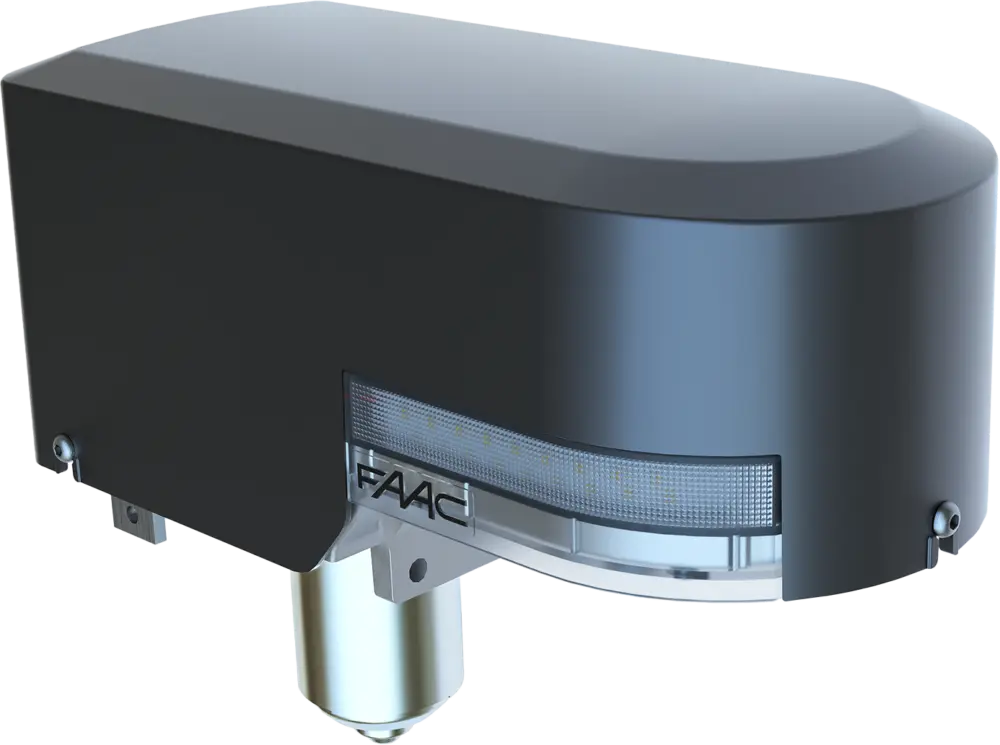

S2500 I

24V elektromechanický pohon

novinka
Maximální délka křídla
2 až 2,5 m (s el. zámkem)
Maximální hmotnost křídla
250 kg
CESafeZoneFDS2easySimply ConnectGreenTech
• Exkluzivní moderní design přizpůsobitelný jakémukoli architektonickému prostředí.
• Integrovaný maják snadno viditelný zevnitř i vně pozemku.
• Integrované mechanické dorazy, dostupné pro koncovou polohu “otevřeno” i “zavřeno”, umožňují montáž bez mechanických dorazů na zemi.
Objednací číslo: 104250
S2500 I

Modely S2500 I

modelpoužitířídící jednotkaobjednací kód
max. délka jednoho křídlamaximální hmotnostfrekvence použití
S2500 I2,5 m250 kgnepřetržitý provozneobsahuje104250
S2500 I obsahuje: elektromechanický pohon, uchycení pohonu, balení maziva a uvolňovací klíč.
Uchycení S2500 I obsahuje: horní závěs skládající se z desky, ozubeného kola, upevnění sloupků, kloubu a pouzdra pro připojení ke křídlu, 2 kusy integrovaných LED majáků a uvolňovací zámek (viz příslušenství).

Technická specifikace S2500 I

modelS2500 I 24V
Napájení220 - 240 V~ 50/60 Hz
Elektromotorkartáčový 24V ⎓
Příkon40 W
Maximální kroutící moment320 Nm
Maximální úhlová rychlost10 °/s
Maximální hmotnost křídla250 kg (viz graf)
Maximální úhel otevření křídla165 °
Provozní teplota-20 °C až +55 °C
Třída krytíIPX4
Hmotnost7,9 kg (pohon) / 3,3 kg (uchycení) / 1,8 kg (kryt)
Rozměry (d × š × v)340 × 160 × 150 mm
Řídící jednotkaneobsahuje
Mechanické dorazyintegrované
Doba nepřetržitého používání (ROT)nepřetržitý provoz při 55°C
Absolutní enkodérano
Rozměry sloupku čtvercového průřezu100 × 100 mm, 120 × 120 mm, 150×150 mm

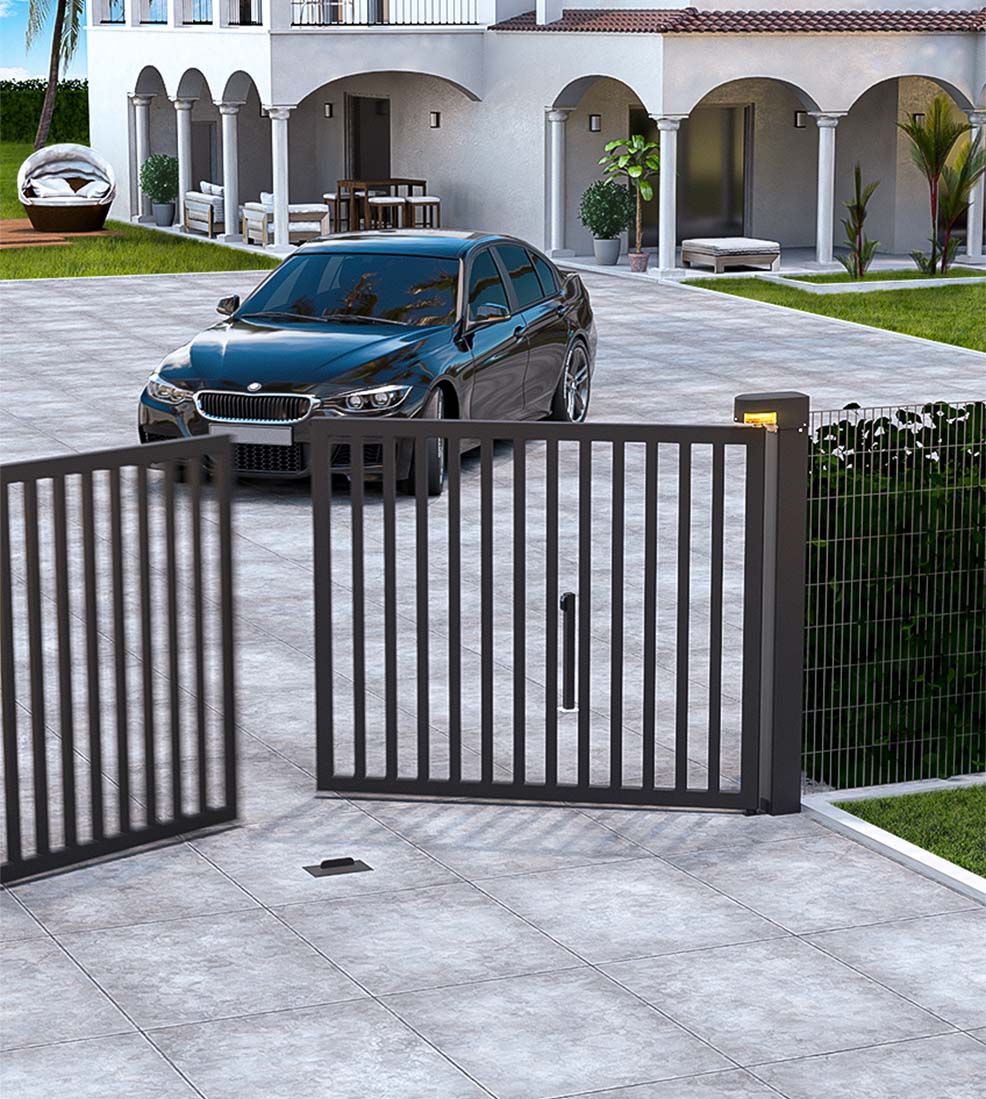

Příklad typické instalace S2500 I

Slaboproudé kabely
  • 2× 0,5 mm² kabel
  • 2× 2,5 mm² kabel
  • 2× 1,5 mm² kabel
Napájecí kabely (230V)
  • 2× 1,5 mm² + T kabel

Zvýhodněná sada S2500 I

Řídící jednotky pro S2500 I

Řídící jednotka E034 v boxu
102011
Řídící jednotka E124 S v boxu
790305

Kompletní složení komponentů systému S2500 I

Programovatelné funkce S2500 I

Příslušenství pro S2500 I

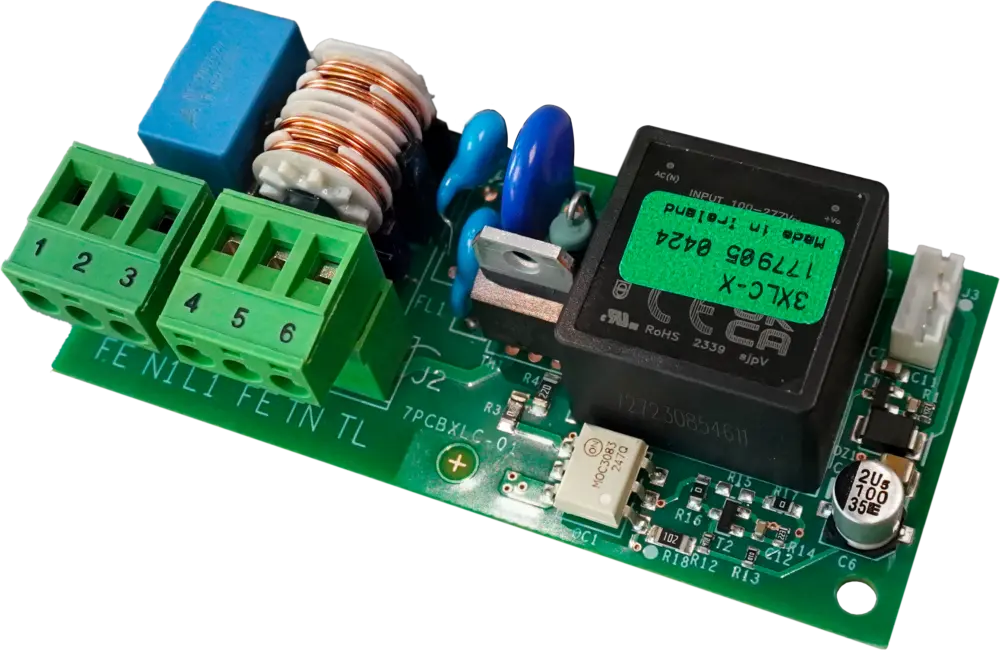

XLC
390130
Instalační kit pro záložní zdroj
390926
Neutrální kryt S2500 I
416251

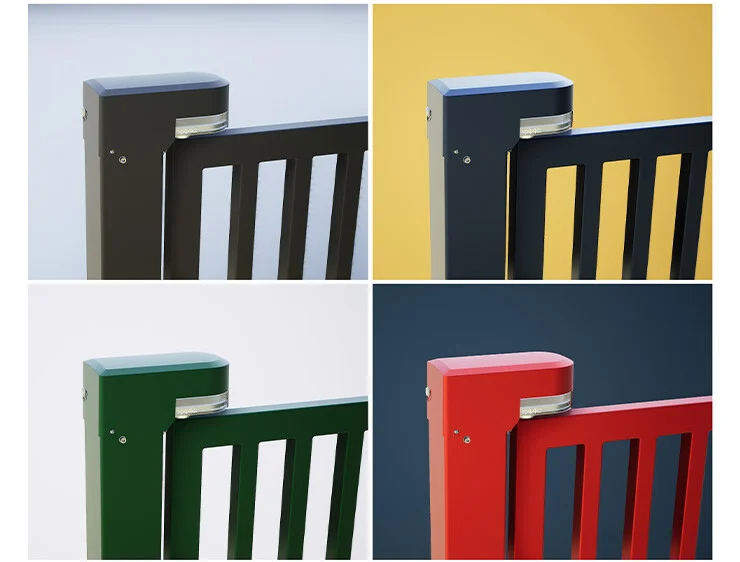

Barevný kryt S2500 I (RAL 7021)
416250

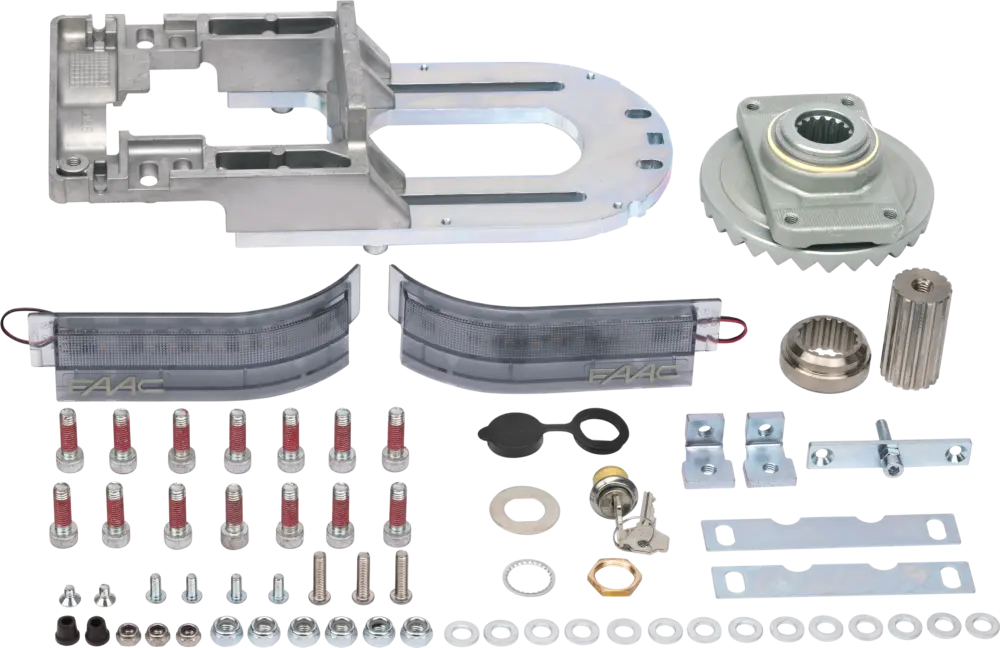

Uchycení pohonu S2500 I
490250
Klíčový spínač XK30
391456
Externí klíčové odblokování
424550001

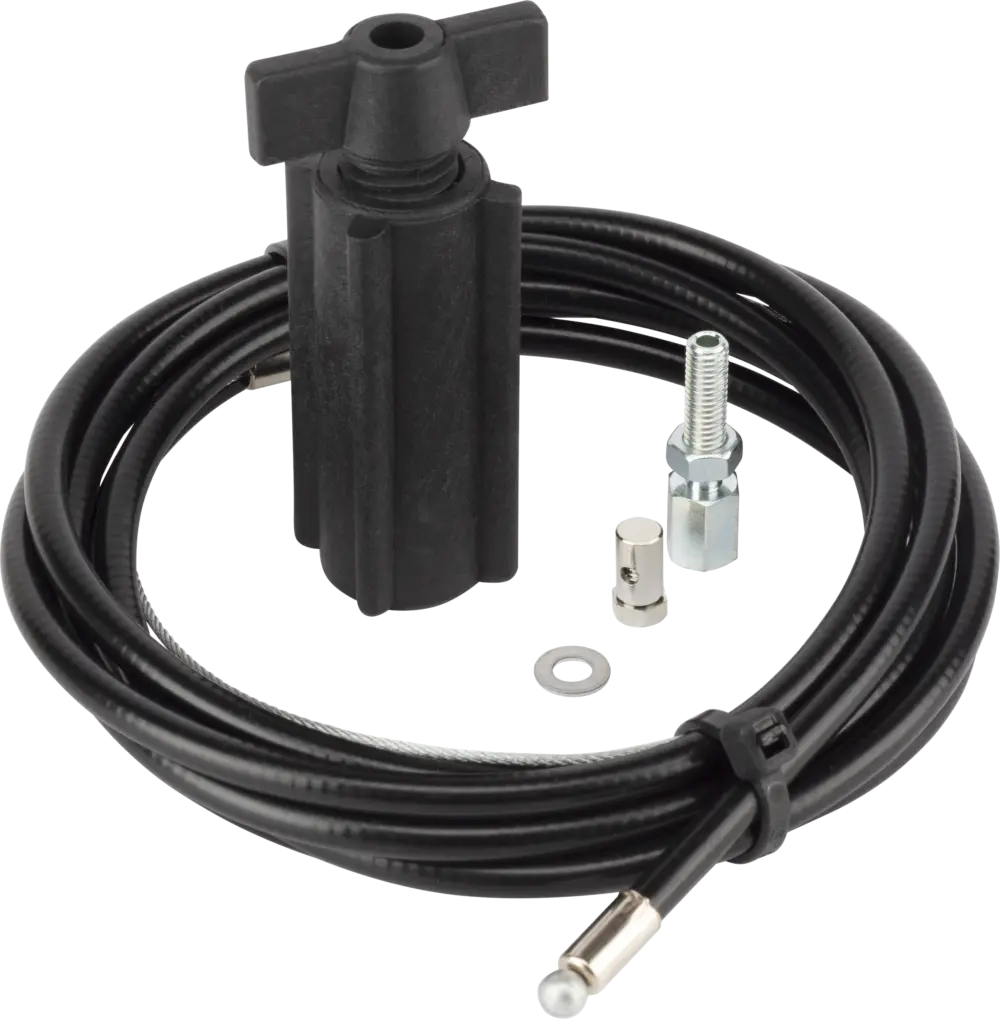

Sada externího oblokování pro S2500 I
390091
Integrované mechanické dorazy pro S2500 I
490252
Sada pro upevnění křídla
490253
Adaptér pohonu S2500 I pro sloupek o straně 100 mm
490254
Adaptér pohonu S2500 I pro sloupek o straně 120 mm
490255
