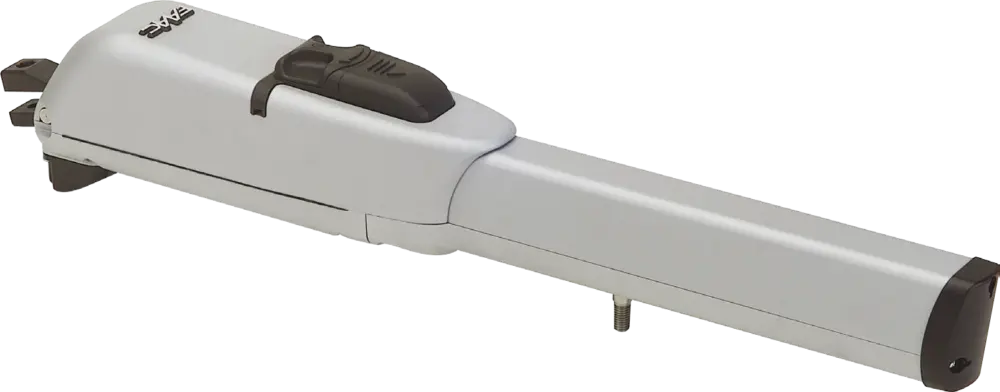

413
230V elektromechanický pohon
Maximální délka křídla
1,8 – 2,5 m (s el. zámkem)
Frekvence použití
S3 – 30%
• Pohon s OFF AXIS (mimoosovým) tlakem.
• Vestavěné mechanické dorazy pro otevřeno – zavřeno (není třeba instalovat koncové dorazy).
• K dispozici ve verzi s nebo bez koncových spínačů.
• Hliníkové tělo je kompletně dvojitě potaženo a garantuje tak vysokou odolnost proti povětrnostním vlivům.
• Jednoduché manuální odblokování chráněné klíčem.
• Koncový spínač pro zpomalení nebo zastavení v poloze otevřeno nebo zavřeno.
• Horizontální výstup pro kabely dovoluje instalaci co nejblíže zemi (nízká instalace).
• Pro detekci překážky a vyhodnocení koncových poloh je možné použít SafeCoder (absolutní enkodér).
• 230V systém SafeZone: 413 230 V + E045 nebo E145 + SafeCoder
• 230V systém GreenTech: 413 230 V + E045 nebo E145
• Vestavěné mechanické dorazy pro otevřeno – zavřeno (není třeba instalovat koncové dorazy).
• K dispozici ve verzi s nebo bez koncových spínačů.
• Hliníkové tělo je kompletně dvojitě potaženo a garantuje tak vysokou odolnost proti povětrnostním vlivům.
• Jednoduché manuální odblokování chráněné klíčem.
• Koncový spínač pro zpomalení nebo zastavení v poloze otevřeno nebo zavřeno.
• Horizontální výstup pro kabely dovoluje instalaci co nejblíže zemi (nízká instalace).
• Pro detekci překážky a vyhodnocení koncových poloh je možné použít SafeCoder (absolutní enkodér).
• 230V systém SafeZone: 413 230 V + E045 nebo E145 + SafeCoder
• 230V systém GreenTech: 413 230 V + E045 nebo E145
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 413
| Model | Objednací číslo |
|---|---|
| 413 230V | 104413 |
Balení 413 230V obsahuje: elektromechanický pohon, instalační příslušenství, 6.3μF 400V kondenzátor a uvolňovací klíč. Verze LS obsahuje spínače koncových poloh.
Technická specifikace 413
| Model | 413 230V |
|---|---|
| Napájení | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní |
| Příkon | 250 W |
| Maximální tlačná síla | 2000 N * |
| Maximální rychlost výsuvu | 16 mm/s * |
| Výsuv | 300 mm (350 mm) |
| Maximální úhel otevření křídla | 110 ° |
| Provozní teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Třída krytí | IP54 |
| Hmotnost pohonu | 7,8 kg |
| Frekvence použití | S3 - 30% |
| Maximální délka křídla | 1,8 m (2,5 m s elektrickým zámkem) |
| Uchycení pohonu | zadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny |
| Rozměry (š × v × h) | 785 × 105 × 148 mm |
| Řídící jednotka | neobsahuje |
* Údaje uvedené k 230 V~ / 50 Hz.
