Privátní použití

392 C

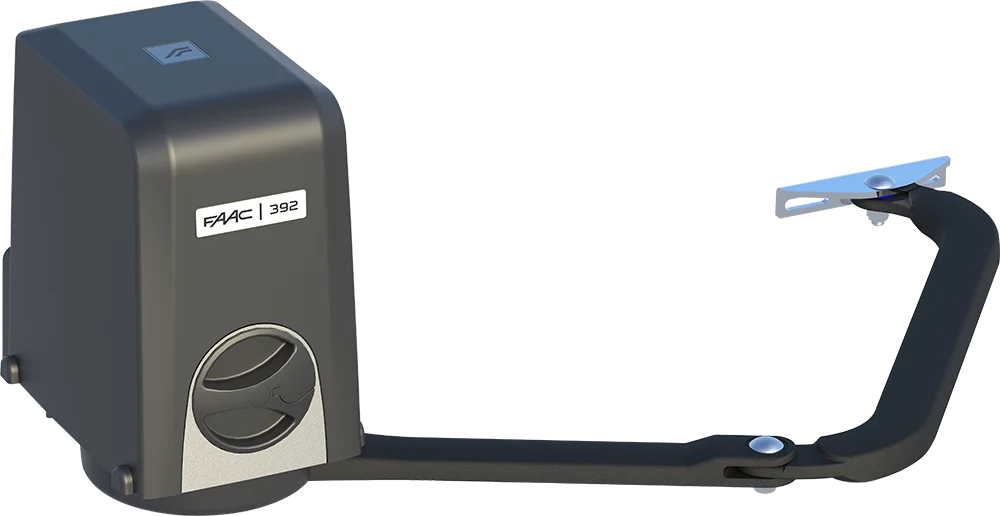

24V elektromechanický pohon s kloubovým ramenem

novinka
Maximální délka křídla
0,5 – 2,5 m (s el. zámkem)
Frekvence použití
nepřetržitý provoz
CESafeZoneGreenTech2easyFDSOmniDecSimply Connect
• Pohon je vybaven inovativní řídící jednotkou E034, kterou lze naprogramovat lokálně pomocí displeje a tlačítka nebo pomocí aplikace Simply Connect. Zajišťuje jednoduchou, ale všestrannou instalaci, nabízí dvě úrovně programování, aby co nejlépe vyhovoval požadavkům na instalaci a vyhověl regulačním normám.
• Je kompatibilní s volitelným modulem XLC, který snižuje spotřebu energie v pohotovostním režimu na 0,5 W (2 W se Simply Connect). Podporuje také alternativní zdroje energie, jako jsou solární panely, přičemž šetří peníze a respektuje životní prostředí.
• Nový design charakterizovaný zásadními, nadčasovými liniemi.
Objednací číslo: 104583
392 C

Modely 392 C

modelpoužitířídící jednotkaobjednací kód
maximální délka jednoho křídlafrekvence použití
392 C0,5 m (2,5 m s el. zámkem)nepřetržitý provozE034104583
3920,5 m (2,5 m s el. zámkem)nepřetržitý provozneobsahuje104584
Balení 392 C obsahuje: elektromechanický pohon s vestavěnou řídící jednotkou a transformátorem, kloubové rameno a uvolňovací klíč.
Balení 392 obsahuje: elektromechanický pohon, kloubové rameno a uvolňovací klíč.

Technická specifikace 392 C

model392 C392
Napájení220 - 240 V~ 50/60 Hz-
Elektromotorkartáčový 24V ⎓kartáčový 24V ⎓
Příkon-
Maximální kroutící moment300 Nm
Maximální úhlová rychlost8,5 °/s
Maximální hmotnost křídlaviz graf A
Maximální úhel otevření křídla120 °
Provozní teplota-20 °C až +55 °C
Třída krytíIP44
Hmotnost pohonu11,7 kg9,0 kg
Frekvence použitínepřetržitý provoz
Maximální délka křídla2,5 m s el. zámkem
Rozměry (d × š × v)183 × 256 × 304 mm
Řídící jednotkavestavěná E034

Příklad typické instalace 392 C

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
  • 2× 2,5 mm² kabel
  • 2× 1,5 mm² kabel
Napájecí kabely (230V) (B)
  • 2×1,5 mm² + T kabel

Zvýhodněná sada 392 C

obr.ksobsah sadyobjednací kód
11pohon 392 C s řídící jednotkou a kloubovým ramenem104583
11pohon 392 s kloubovým ramenem104584
11přijímač XF FDS LC 433-868787860
21maják X LED410029
41pár fotobuněk XP20 B D LC785120
1dálkový ovladač XT2 FDS 433-868787017

Řídící jednotky pro 392 C

Řídící jednotka E034 v boxu
102011
Řídící jednotka E124 S v boxu
790305

Kompletní složení komponentů systému 392 C

Programovatelné funkce 392 C

Příslušenství pro 392 C

XLC
390130
Interface BUS XIB
790062
Klíčový spínač XK30
391456
Instalační kit pro záložní zdroj
390926
Rovné rameno
390267
Externí odblokovací kit 392
424001
Záložní bateriový kit XBAT 24
390923
