Privátní použitíRezidenční použití

422

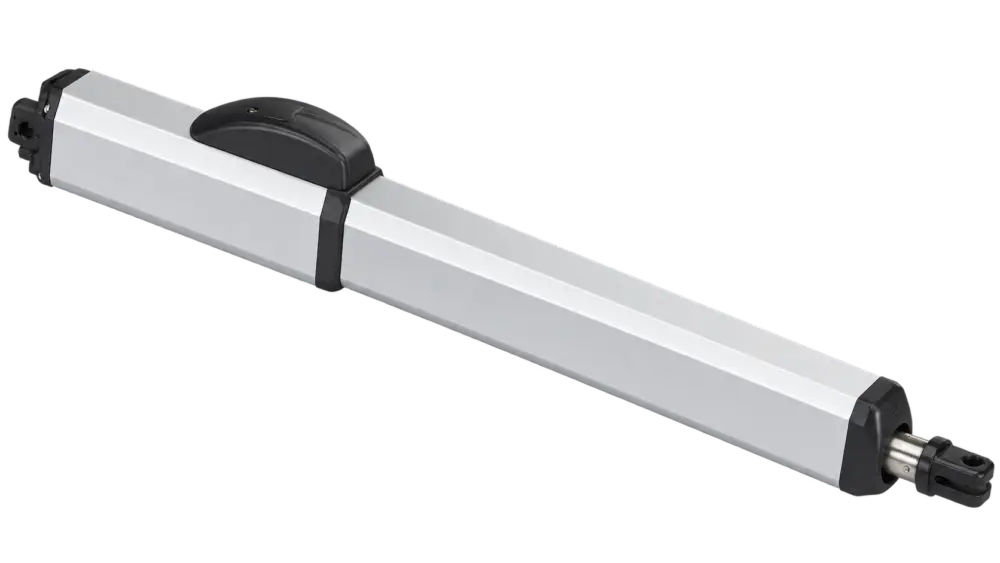

230V hydraulický pohon

Maximální délka křídla
1,8 – 3 m (s el. zámkem)
Frekvence použití
55 cyklů / hod
CESafeZoneFDSOmniDecSimply Connect2easyGreenTech
• Široký rozsah použití.
• Manuální odblokování chráněné klíčem.
• Antikorozní vrstva s vysokou odolností proti povětrnostním vlivům.
• Verze CBAC (s hydrozámkem) v zavřené a otevřené poloze a SBS (bez hydrozámku).
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
Objednací číslo: 104200
422

Modely 422

modelpoužitíobjednací kód
maximální délka jednoho křídlafrekvence použití
422 CBCS1,8 m55 cyklů / hod104208
422 CBACS1,8 m55 cyklů / hod104209
422 SBS3,0 m55 cyklů / hod104210
422 CBC1,8 m55 cyklů / hod104211
422 CBAC1,8 m55 cyklů / hod104200
422 SB3,0 m55 cyklů / hod104212
422 PED. CBC1,2 m (min. 0,8)70 cyklů / hod104213
422 PED. SB1,2 m (min. 0,8)70 cyklů / hod104214
Balení 422 obsahuje: hydraulický pohon 422 CBC – CBCS (hydrozámek při zavření), 422 CBAC – CBACS (hydrozámek při otevření/zavření), 422 SB – SBS (bez hydrozámku), instalační příslušenství, 8 μF 400 V kondenzátor a uvolňovací klíč.

Balení 422 PEDESTRIAN CBC-SB obsahuje: hydraulický pohon pro pěší průchod, hydrozámek při zavření (422 pED. – CBC), bez hydrozámku (422 pED. SB), instalační příslušenství, 8 μF 400 V, kondenzátor a uvolňovací klíč.

Technická specifikace 422

model422 CBAC422 SB
Napájení220 - 240 V~ 50/60 Hz220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronníjednofázový, asynchronní
Příkon220 W220 W
Maximální tlačná síla5 000 N (při 230 V ~ 50 Hz)5 000 N (při 230 V ~ 50 Hz)
Maximální rychlost výsuvu13 mm / s (při 230 V ~ 50 Hz)13 mm / s (při 230 V ~ 50 Hz)
Průtok pumpy1 l / min (při 230 V ~ 50 Hz)1 l / min (při 230 V ~ 50 Hz)
Výsuv250 mm250 mm
Maximální úhel otevření křídla110 °110 °
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana pohonu120 °C120 °C
Třída krytíIP55IP55
Hmotnost pohonu7 kg7 kg
Frekvence použití55 cyklů / hod55 cyklů / hod
Maximální délka křídla1,8 m3 m (s el. zámkem)
Typ olejeFAAC HPFAAC HP
Uchycení pohonuzadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny
Rozměry (d × š × v)987 × 85 × 119 mm987 × 85 × 119 mm
Řídící jednotkaneobsahujeneobsahuje

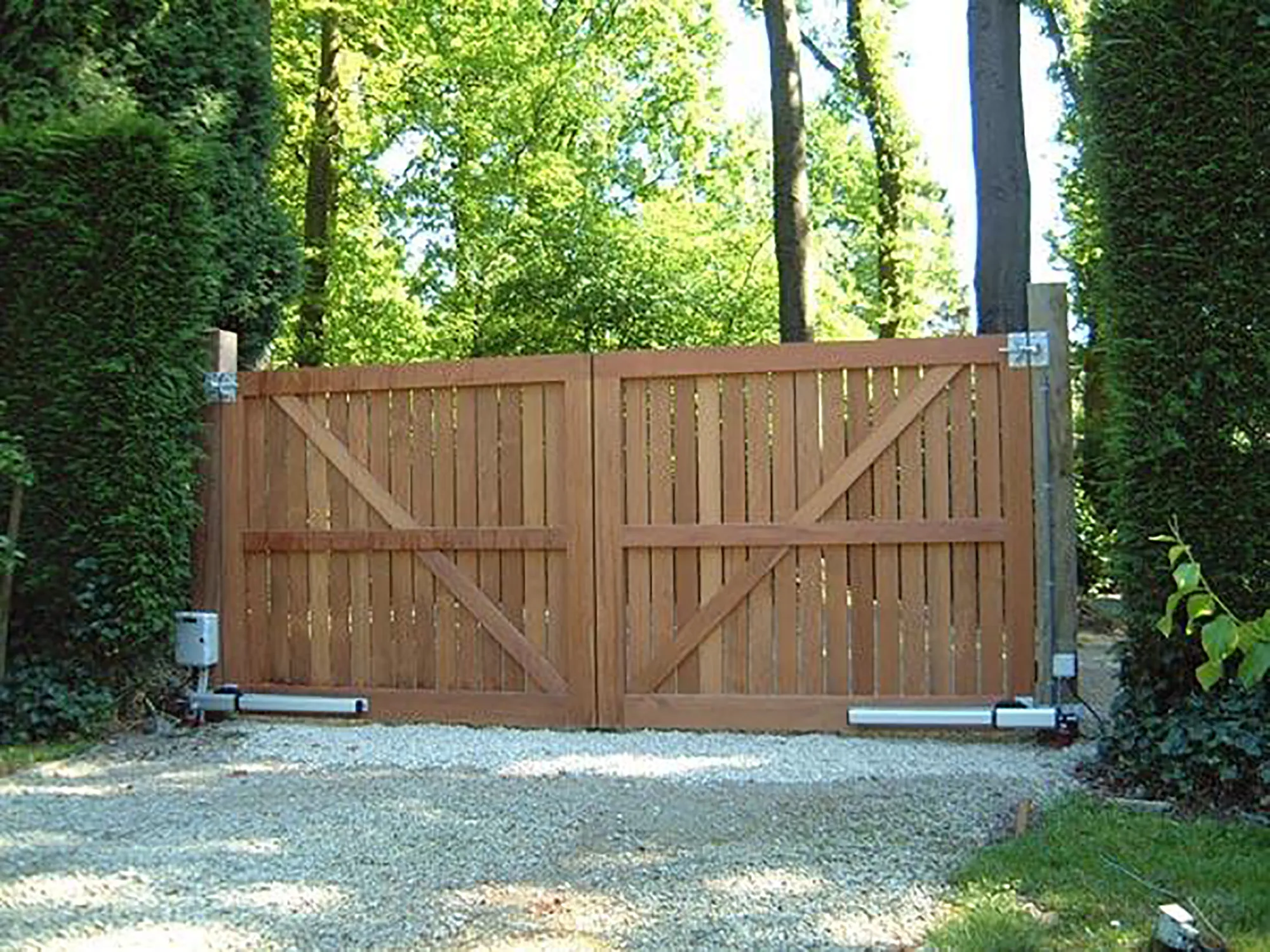

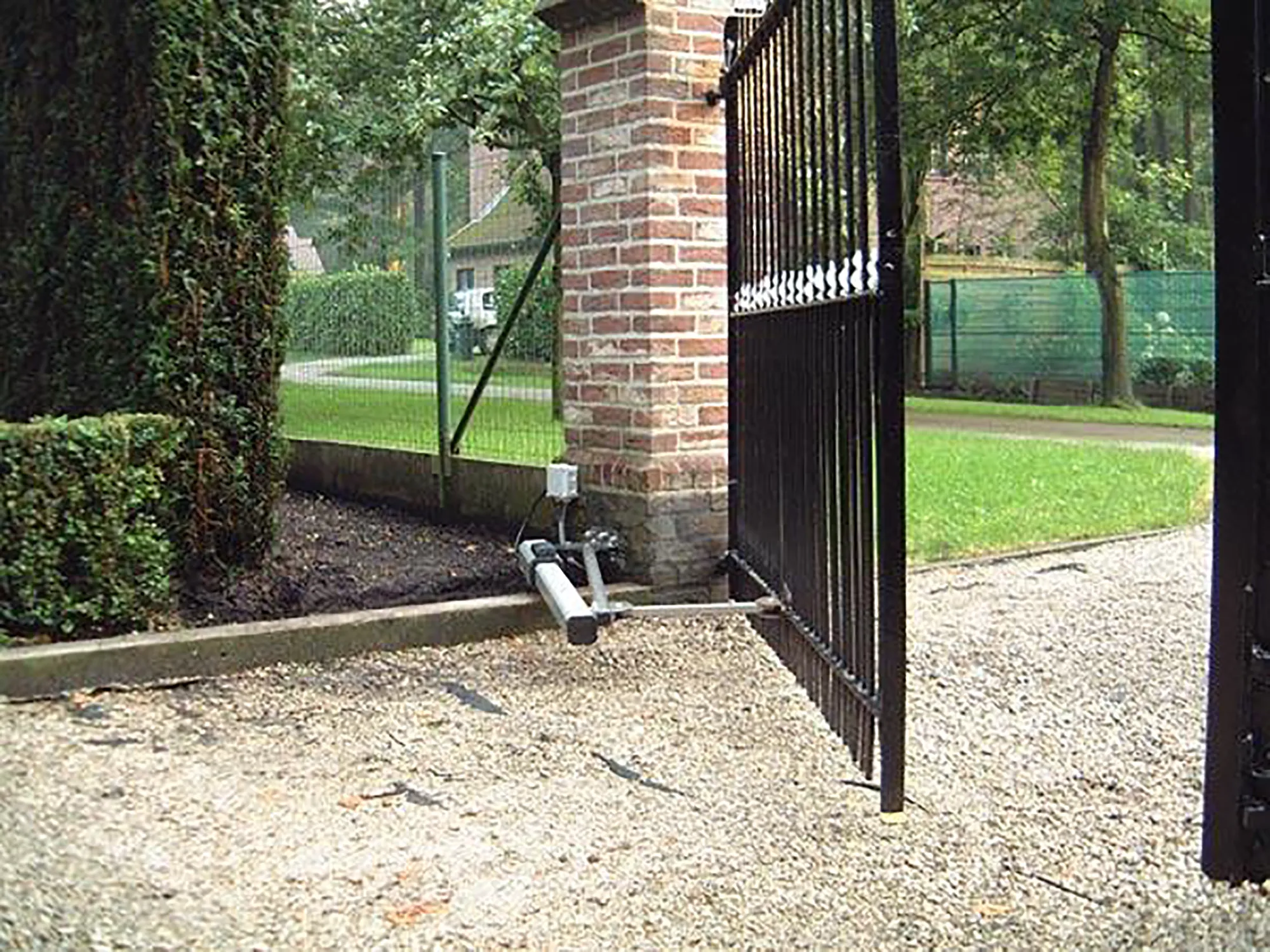

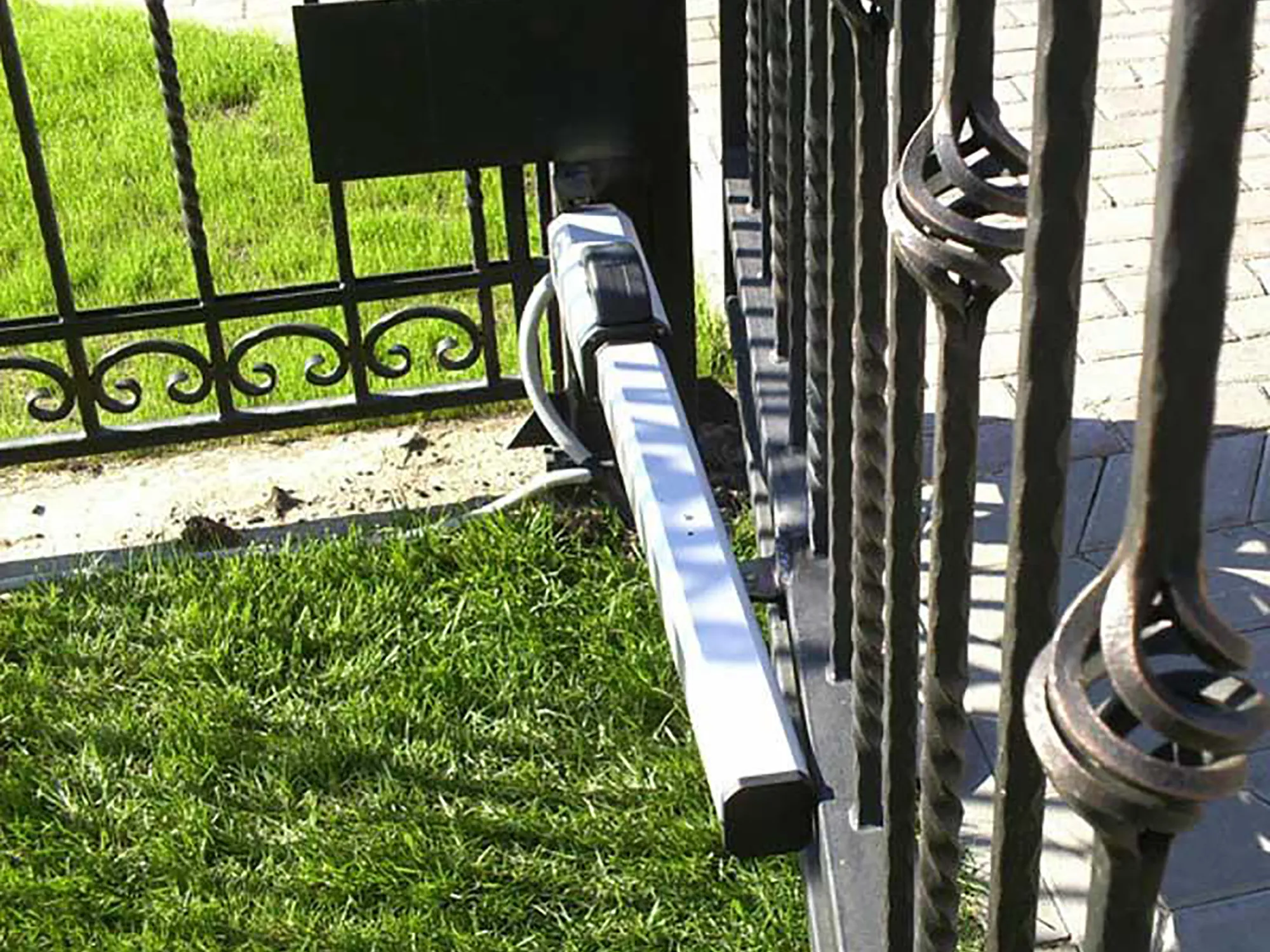

Příklad typické instalace 422

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 422

obr.ksobsah sadyobjednací kód
12pohon 422 CBAC104200
41řídící jednotka E045 S LC790079
41plastový box E pro řídící jednotku720119
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 B D LC785120
1elektrozámek CISA06010331

Řídící jednotky pro 422

novinka
novinka
Nízkospotřebová řídící jednotka E045 S LC
790079
novinka
novinka
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 422

Programovatelné funkce 422

Příslušenství pro 422

Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
720119
Plastový box LM pro řídící jednotku
720309
Deska pro zazdění
737604
Absolutní magnetický nízkospotřebový enkodér SafeCoder LC
404047
Interface BUS XIB
790062
Elektrozámek CISA
06010331
12V AC elektrozámek s protikusem na zem
712650
