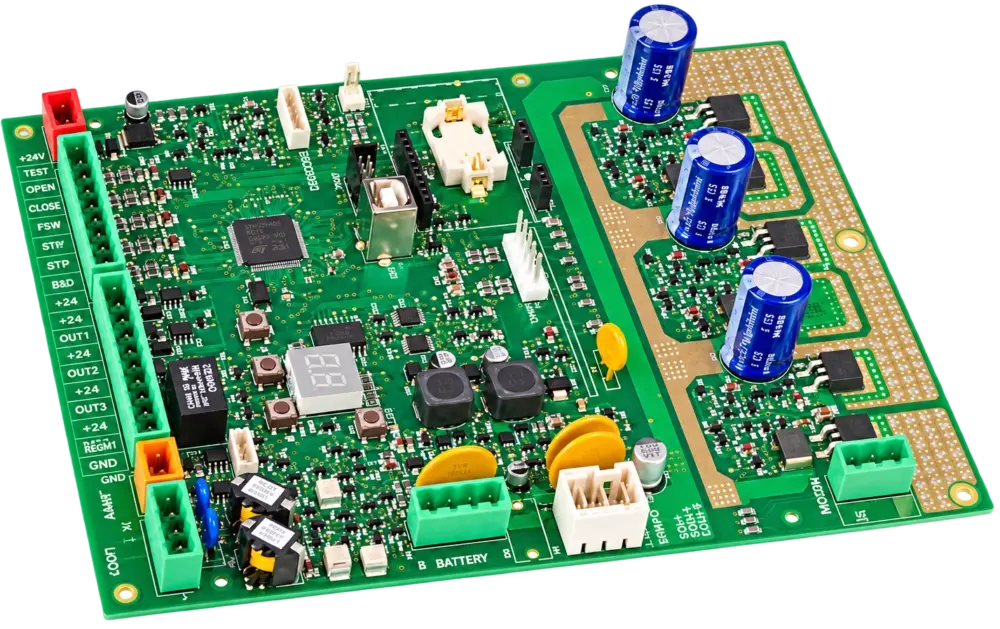

E680
Vestavěná řídící jednotka
Příkon
7 W
Maximální zatížení motoru
240 W
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely E680
| Model | Objednací kód |
|---|---|
| Řídící jednotka E680 (vestavěná) | 63000128 |
Technická specifikace E680
| Model | E680 |
|---|---|
| Napájení | 100 - 240 V~ 50/60 Hz |
| Příkon | 7 W |
| Maximální zatížení motoru | 240 W |
| Maximální proud příslušenství | 800 mA |
| Napětí pro příslušenství | 24 V ⎓ |
| Programování | 3 tlačítka (+, -, F) a displej, tlačítko pro SET-UP |
| Logické funkce | automatická / automatická 1 / poloautomatická / parkoviště / parkoviště - automatické / condo / condo - automatická / obsluha / vzdálená / zákaznická |
| Programovatelné funkce | logika / čas pauzy / síla otevírání a zavírání / rychlost otevírání a zavírání / smyčka 1 a 2 / předblikání / pracovní čas / citlivost / detekce překážky / čítač cyklů pro servis / výstup indikačního světla / Fail Safe / stav výstup / vyžádání servisu / osvětlení ráhna |
| Pracovní čas | programovatelný (od 0 do 4 min) |
| Pauza | programovatelná (od 0 do 4 min) |
| Nastavení síly | programovatelná na 50 stupňů |
| Regulace rychlosti | programovatelná v 50 stupních |
| Vstupní konektory | smyčka / smyčka / otevřít / zavřít / bezpečnost během zavírání / stop / poplach / napájecí zdroj 36 V ⎓ / baterie XBAT / BUS 2-Easy |
| Výstupní konektory | maják pro 24 V / motor napájení pro příslušenství 24 V ⎓ / 4 programovatelné výstupy z toho 1 reléový / 4 programovatelné výstupy (19 funkcí) |
| Rychlokonektor | enkodér / senzor vyražení ráhna / integrované osvětlení závory / USB pro update firmware / 5-ti pinový pro připojení Minidecu / dekodéru / RP/RP2 přijímače / připojení rozšiřující (Net-com, G-com, atd.) |
| Dva integrované detektory indukčních smyček | nastavení pracovní frekvence, signalizace obsazení smyčky na LED, stav smyčky adresovatelný na programovatelný výstup |
| Pojistky | 4 samoresetovací |
| Provozní teplota | -20 °C až +55 °C |
Řídící jednotky pro E680
Programovatelné funkce E680
| Programovatelné funkce |
|---|
| logika / čas pauzy / síla otevírání a zavírání / rychlost otevírání a zavírání / smyčka 1 a 2 / předblikání / pracovní čas / citlivost / detekce překážky / čítač cyklů pro servis / výstup indikačního světla / Fail Safe / stav výstup / vyžádání servisu / osvětlení ráhna |
