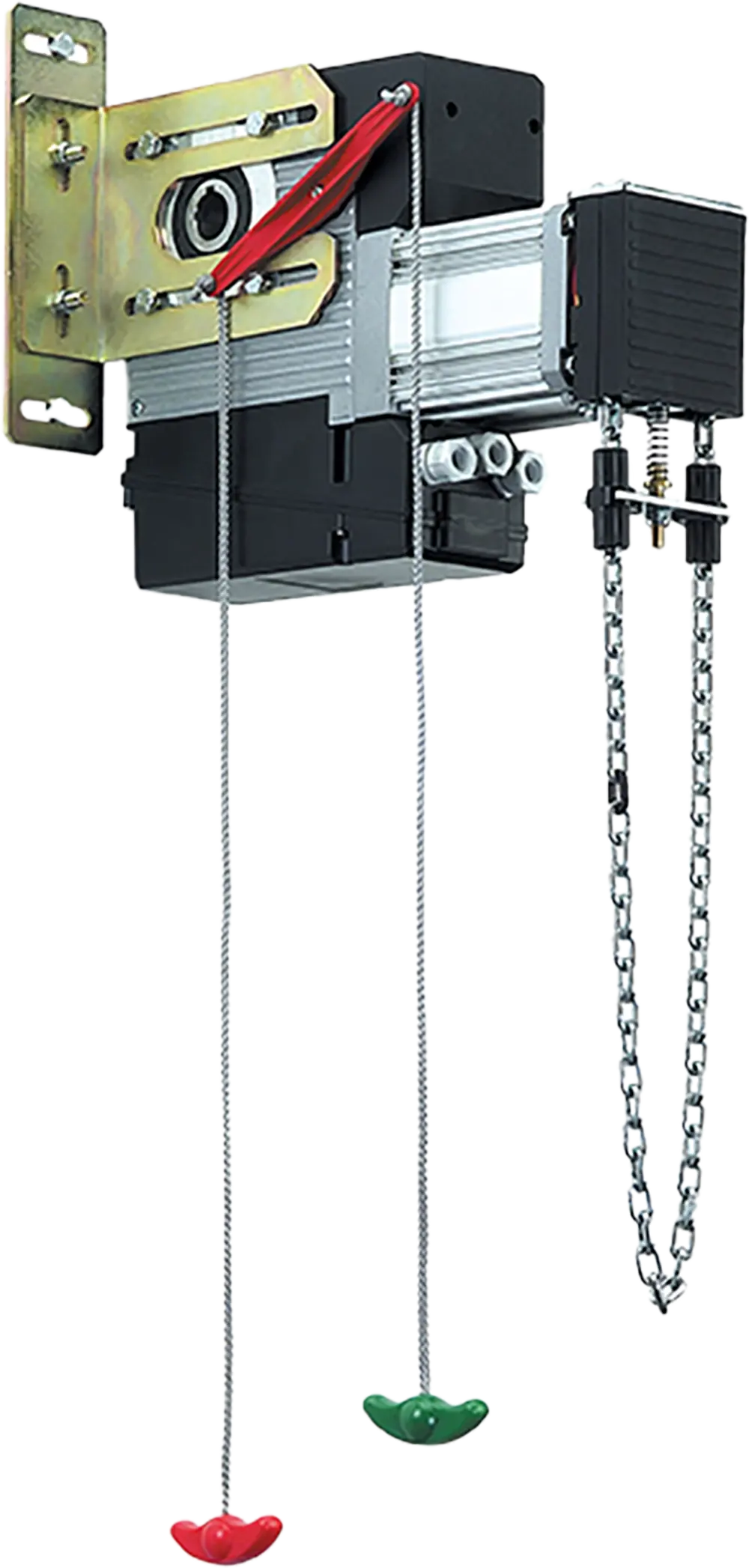

541
230V průmyslový boční pohon pro sekční vrata
Maximální hmotnost vrat
viz graf
Frekvence použití
S3 – 40%
• Ideální pro průmyslové aplikace s automatickou nebo poloautomatickou funkční logikou, řízené oddělenou řídící jednotkou.
• Dva možné druhy aplikace: přímo na hřídeli nebo nepřímo přes řetězový převod (v případě nedostatku místa nebo při příliš krátké hřídeli na straně).
• Pohon je samosvorný.
• V případě výpadku proudu lze vraty pohybovat ručně pomocí rychloodblokovacího mechanismu nebo pomocí řetězového stahovacího mechanismu (541 V).
• Dva možné druhy aplikace: přímo na hřídeli nebo nepřímo přes řetězový převod (v případě nedostatku místa nebo při příliš krátké hřídeli na straně).
• Pohon je samosvorný.
• V případě výpadku proudu lze vraty pohybovat ručně pomocí rychloodblokovacího mechanismu nebo pomocí řetězového stahovacího mechanismu (541 V).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 541
| Model | Objednací číslo |
|---|---|
| 541 V | 109542 |
Balení 541 V obsahuje: pohon s koncovými spínači a integrovaným enkodérem, montážní desku a řetězový naviják. Pro instalace do 4 m.
Technická specifikace 541
| Model | 541 V |
|---|---|
| Napájení | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní |
| Příkon | 800 W |
| Průměr hřídele | 25,4 mm (1") |
| Otáčky | 23 ot/min * |
| Maximální otáčky hřídele | 24 otáček |
| Maximální kroutící moment | 50 Nm * |
| Maximální hmotnost vrat | viz graf oblasti použití |
| Enkodér | integrovaný |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP54 |
| Typ oleje | FAAC HP |
| Hmotnost pohonu | 14 kg |
| Rozměry (š × v × h) | 92 × 376 × 266 mm |
| Řídící jednotka | neobsahuje |
| Frekvence použití | S3 - 40% |
* Údaje uvedené k 230 V~ / 50 Hz.
