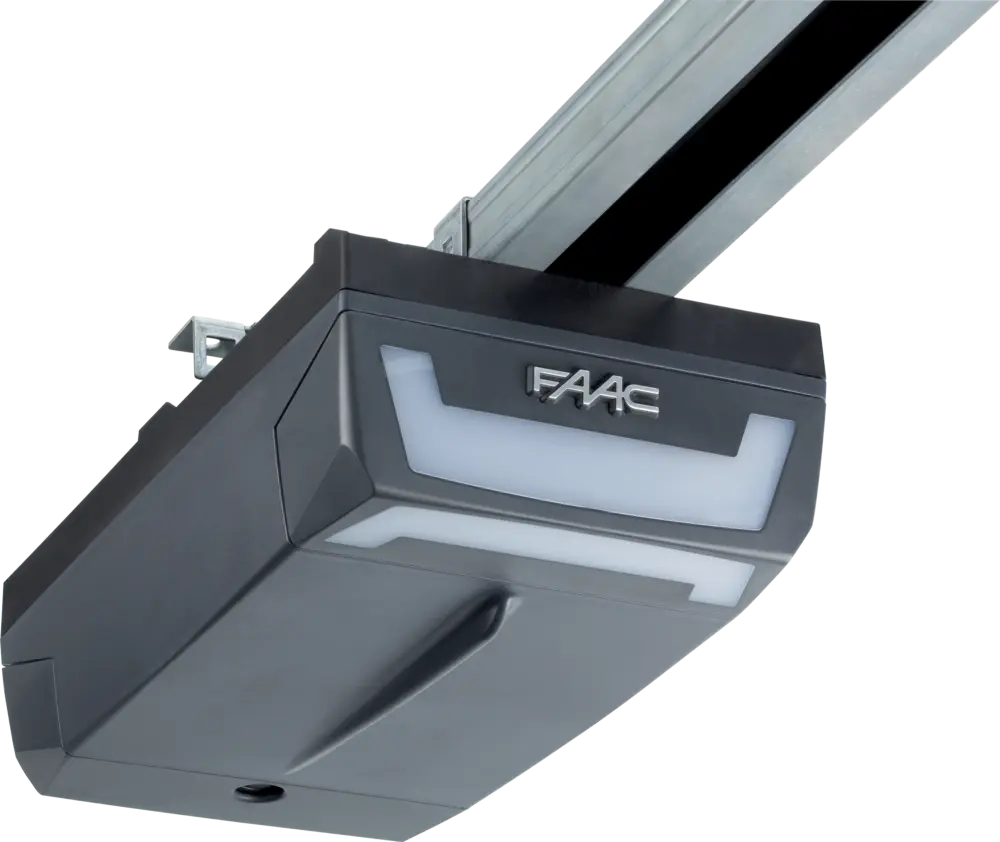

D700 HS
24V elektromechanický pohon s řemenovou kolejnicí
Maximální tlačná síla
700 N
Frekvence použití
nepřetržitý provoz
• Rychlost D700 HS je až 12 m / min, tedy dvojnásobná rychlost oproti tradičním pohonům.
• Zabezpečení proti vniknutí díky samosvornému systému, není nutné instalovat zámek nebo jiné zabezpečení.
• Patentované odblokovací zařízení.
• Kontrola tlaku proti přivření dle Evropských norem. Nejsou nutné bezpečnostní lišty.
• Rychlá a jednoduchá instalace díky předpřipravené kolejnici a instalování pohonné jednotky bez nářadí (bajonetový uzávěr).
• Řemenová kolejnice.
• Nastavitelné zpomalení před koncovou polohou.
• Zabezpečení proti vniknutí díky samosvornému systému, není nutné instalovat zámek nebo jiné zabezpečení.
• Patentované odblokovací zařízení.
• Kontrola tlaku proti přivření dle Evropských norem. Nejsou nutné bezpečnostní lišty.
• Rychlá a jednoduchá instalace díky předpřipravené kolejnici a instalování pohonné jednotky bez nářadí (bajonetový uzávěr).
• Řemenová kolejnice.
• Nastavitelné zpomalení před koncovou polohou.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely D700 HS
| model | frekvence použití | řídící jednotka | objednací kód |
|---|---|---|---|
| D700 HS | nepřetržitý provoz | vestavěná E700 HS | 110602 |
| kolejnice | maximální rozměr vrat (š × v) | maximální rozměr sekčních vrat (š × v) | délka kolejnice | maximální dráha jezdce | objednací kód |
|---|---|---|---|---|---|
| jednodílná s řemenem | 3,00 × 2,60 m | 5,00 × 2,62 m | 3 000 mm | 2 620 mm | 390126 |
| jednodílná s řemenem | 3,00 × 3,20 m | 5,00 × 3,20 m | 3 600 mm | 3 200 mm | 390132 |
| jednodílná s řemenem | 3,00 × 3,80 m | 5,00 × 3,80 m | 4 200 mm | 3 800 mm | 390139 |
| dvoudílná s řemenem | 3,00 × 2,60 m | 5,00 × 2,62 m | 3 000 mm | 2 620 mm | 390226 |
| dvoudílná s řemenem | 3,00 × 3,20 m | 5,00 × 3,20 m | 3 600 mm | 3 200 mm | 390232 |
| dvoudílná s řemenem | 3,00 × 3,80 m | 5,00 × 3,80 m | 4 200 mm | 3 800 mm | 390239 |
Balení D700 HS obsahuje: elektromechanický pohon s řídící jednotkou E700 HS a světlem, instalační příslušenství a interní odblokování.
Důležité: kolejnice (jednodílná nebo dvoudílná s řemenem) musí být vždy objednána s pohonem D700 HS.
Důležité: kolejnice (jednodílná nebo dvoudílná s řemenem) musí být vždy objednána s pohonem D700 HS.
Technická specifikace D700 HS
| model | D700 HS |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V ⎓ |
| Příkon | 440 W |
| Maximální tlačná síla | 700 N |
| Min. výška překladu | 35 mm |
| Osvětlení | 230 V - 40 W (max) |
| Časování osvětlení | 120 s |
| Standardní rychlost jezdce bez zatížení | 12 m / min |
| Rychlost zpomalení bez zatížení | 2,5 m /min |
| Enkodér | elektronický |
| Hlučnost při standardní rychlosti | 45 dbA |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | pro vnitřní použití (IP20) |
| Hmotnost pohonu | 6,3 kg |
| Rozměry (d × š × v) | 360 × 200 × 145 mm |
| Maximální rozměr vrat (š × v) | viz tabulka řemenové kolejnice |
| Řídící jednotka | vestavěná E700 HS |
| Frekvence použití | nepřetržitý provoz |
Příklad typické instalace D700 HS
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
Zvýhodněná sada D700 HS
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 1 | pohon D700 HS | 110602 |
| 1 | 1 | jednodílná kolejnice | 390126 |
| 1 | 1 | přijímač RP FDS LC 433-868 | 787858 |
| - | 1 | dálkový ovladač XT2 FDS 433-868 | 787017 |
| - | - | rozhraní XIR | 202275 |
