Rezidenční použití

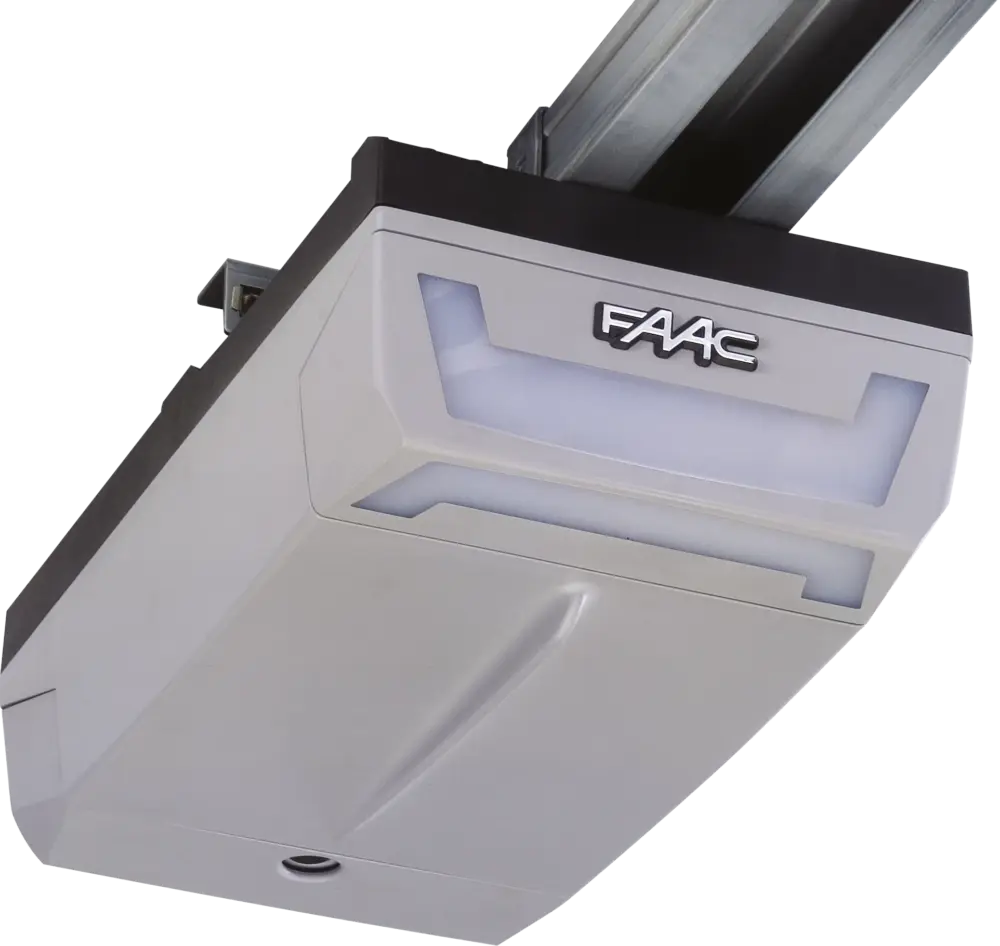

D1000

24V elektromechanický pohon s řemenovou kolejnicí

Maximální tlačná síla
1 000 N
Frekvence použití
nepřetržitý provoz
CESafeZoneFDSOmniDecZesílená izolace
• Zabezpečení proti vniknutí díky samosvornému systému, není nutné instalovat zámek nebo jiné zabezpečení.
• Patentované odblokovací zařízení.
• Kontrola tlaku proti přivření dle Evropských norem. Nejsou nutné bezpečnostní lišty.
• Rychlá a jednoduchá instalace díky předpřipravené kolejnici a instalování pohonné jednotky bez nářadí (bajonetový uzávěr).
• Řemenová kolejnice.
• Nastavitelné zpomalení před koncovou polohou.
Objednací číslo: 110601
D1000

Modely D1000

modelfrekvence použitířídící jednotkaobjednací kód
D1000nepřetržitý provozvestavěná E1000110601
Balení D1000 obsahuje: elektromechanický pohon s řídící jednotkou E1000 a světlem, instalační příslušenství a interní odblokování. Důležité: jednodílná kolejnice nebo dvoudílná kolejnice s řemenem musí být vždy objednána s pohonem D1000.

Technická specifikace D1000

modelD1000
Napájení220 - 240 V~ 50/60 Hz
Elektromotorkartáčový 24V ⎓
Příkon350 W
Maximální tlačná síla1 000 N
Min. výška překladu35 mm
Osvětlení230 V - 40 W (max)
Časování osvětlení120 s
Standardní rychlost jezdce bez zatížení6,6 m / min
Rychlost zpomalení bez zatížení1,3 m / min
Enkodérelektronický
Hlučnost při standardní rychlosti45 dbA
Provozní teplota-20 °C až +55 °C
Třída krytípro vnitřní použití (IP20)
Hmotnost pohonu6,4 kg
Rozměry (d × š × v)360 × 200 × 145 mm
Maximální rozměr vrat (š × v)viz tabulka řemenové kolejnice
Řídící jednotkavestavěná E1000
Frekvence použitínepřetržitý provoz

Příklad typické instalace D1000

Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel

Zvýhodněná sada D1000

obr.ksobsah sadyobjednací kód
11pohon D1000110601
11jednodílná kolejnice390132
11přijímač RP FDS LC 433-868787858
-1dálkový ovladač XT2 FDS 433-868787017
--rozhraní XIR202275

Řídící jednotky pro D1000

Vestavěná řídící jednotka E1000 pro pohon D1000
2024025

Kompletní složení komponentů systému D1000

Programovatelné funkce D1000

Příslušenství pro D1000

Adaptér pro výklopná vrata s maximální výškou 2400 mm
390548
Lanko a bovden pro externí uvolnění (pro aplikace s rukojetí)
390488
Centrální podpora kolejnice
390765
Externí uvolnění s klíčem 560
424591001
Záložní bateriový kit XBAT 24
390923
Zahnuté rameno pro sekční vrata
390768
