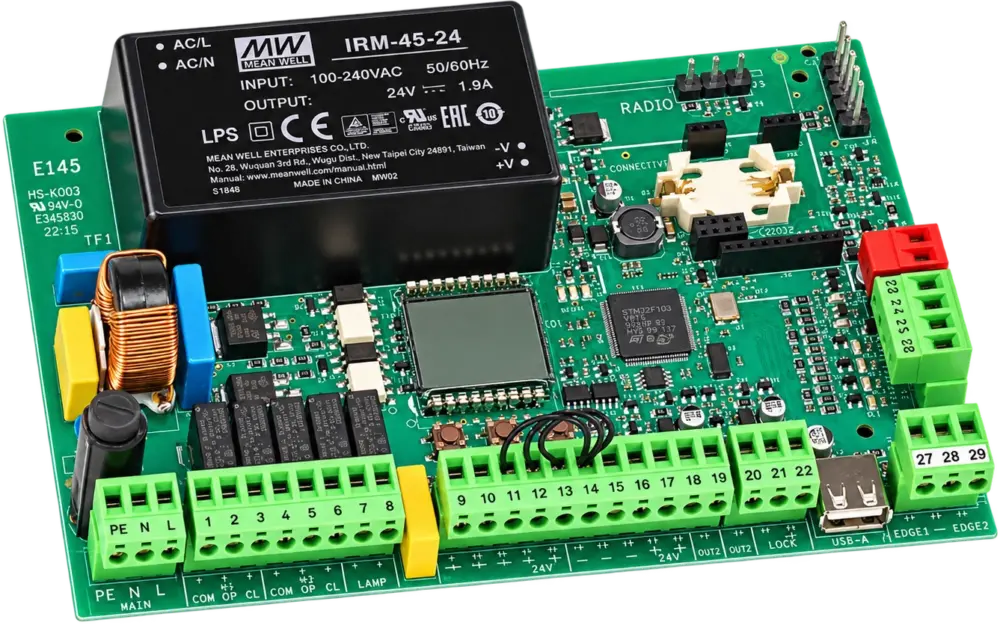

E145 S
Řídící jednotka
Příkon
4 W (v režimu stand-by 2 W)
Maximální zatížení motoru
800 W
Řídící jednotka FAAC E145 S může řídit jeden nebo dva pohony křídlové brány nebo jeden pohon posuvné brány. Tato řídící jednotka je plně kompatibilní s předchozím typem řídící jednotky FAAC E145 a navíc obsahuje nový, výkonnější, zapouzdřený spínaný zdroj a integrované vstupy pro bezpečnostní lišty s možností připojení mechanických bezpečnostních lišt s NC konektorem nebo odporově vyvažovaných bezpečnostních lišt (8,2 kOhm) bez nutnosti přídavné řídící jednotky.
Objednací číslo: 790076
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Technická specifikace E145 S
| Napětí | SMPS 90 VAC až 260 VAC, 50/60 Hz |
| Příkon | 4 W v režimu stand-by (2 W v klidovém režimu) |
| Maximální zatížení motoru | 800 W |
| Maximální proud příslušenství | 500 mA / 24 VDC; 500 mA BUS 2easy |
| Maximální zatížení elektrozámku | FAAC zámek: 12 VAC–24 VDC; jiný typ zámku: 24 VDC / 500 mA |
| Provozní teplota | −20 °C až +55 °C |
| Pojistka | 10 A |
| Vstupní konektory | otevřít / částečně otevřít / stop (zavřít) / BUS 2easy / bezpečnost při otevírání / bezpečnost při zavírání / napájení + uzemnění / spínače koncových poloh otevřeno a zavřeno |
| Výstupní konektory | motory / maják / napájení příslušenství 24 VDC / 2 programovatelné výstupy (indikační světlo a fail-safe) / 2× elektrozámek |
| Rychlokonektor | XF 433/868 modul pro OMNIDEC / konektor pro dekodér / MINIDEC / RP / USB-A / Simply Connect |
| Programování | LCD displej a tlačítka / Simply Connect |
| Signalizace stavu | LCD displej a LED |
