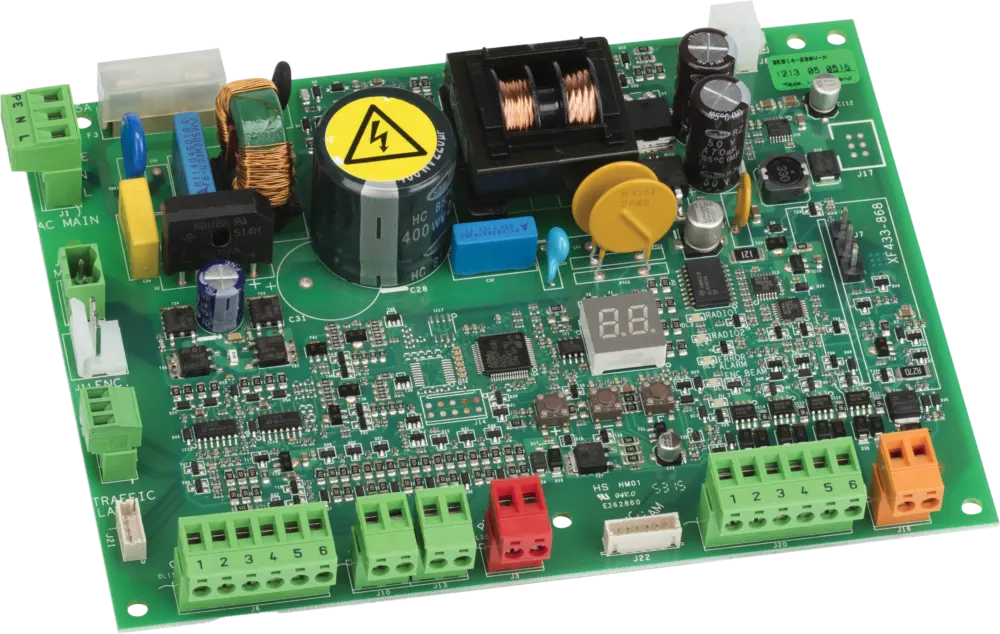

Modely E614
| model | objednací kód |
|---|---|
| Vestavěná řídící jednotka E614 | 63001034 |
Technická specifikace E614
| model | E614 |
|---|---|
| Napájení | 230 V~ 50/60 Hz |
| Maximální zatížení motoru | 150 W |
| Maximální proud příslušenství | 500 mA |
| Napájení příslušenství | 24 V ⎓ |
| Programování | 3 tlačítka a displej |
| Logické funkce | poloautomatika „krok za krokem“ (EP) / automatika (A) / automatika „krok za krokem“ (AP) / poloautomatika (b) / mix (otevřít impulzem/ zavírá mrtvý muž) (bC) / mrtvý muž (dead-man) (C) / parkoviště (P) / parkoviště – automatika (PA) |
| Programovatelné funkce | logika / čas pauzy / síla otevírání a zavírání / rychlost otevírání a zavírání / pracovní čas / čítač cyklů pro servis / žádost o servis / výstup varovného světla / výstup pro osvětlení ráhna / výstup pro semafor / provoz baterií / čas přeblikání / stop / výstupní zpoždění / master / slave |
| Pracovní čas | programovatelný (od 0 do 9,5 min) |
| Pauza | programovatelná (od 0 do 9,5 min) |
| Nastavení síly | nastavitelná na 50 stupňů |
| Nastavení rychlosti | nastavitelná v 10-ti stupních |
| Vstupní konektory | otevřít / zavřít / stop / poplach / smyčka 1,2 / napájení / BUS 2-Easy |
| Výstupní konektory | motor / osvětlení ráhna / napájení příslušenství 24V / 4x programovatelný výstup / maják 24 V |
| Rychlokonektor | OmniDEC XF868/433 / bateriové napájení / semafor / enkodér |
| Pojistky | 1 (2,5 A) + samoresetující |
| Provozní teplota | -20 °C až +55 °C |
