Privátní použitíRezidenční použití

B614

24V automatická závora

Maximální délka ráhna
6 m
Otevírací čas
< 2 s (80 ° s 3m ráhnem)
Frekvence použití
nepřetržitý provoz
CESafeZone2easyOmniDecGreenTech
• Maximální bezpečnost proti přivření, motor s integrovaným enkodérem.
• Nastavení rychlosti a plynulý provoz.
• Integrovaná řídící jednotka v horní části těla závory znamená snadnou údržbu a pohodlné programování.
Objednací číslo: 104614
B614

Modely B614

modelpoužitířídící jednotkaobjednací kód
maximální délka jednoho ráhna (m)frekvence použití
B614 červená RAL 30206,0nepřetržitý provozvestavěná E614104614

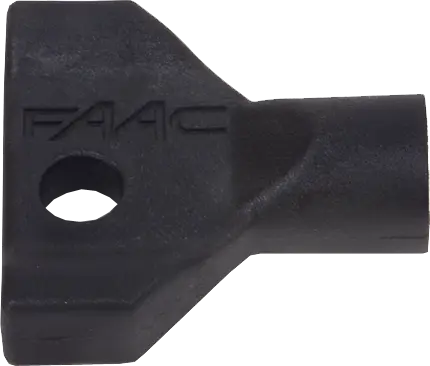

Balení B614 obsahuje: tělo závory, elektromechanický motor a převodovku, řídící jednotku E614, instalační příslušenství a trojhranný uvolňovací klíč.

Technická specifikace B614

ModelB614
Napájení220 - 240 V~ 50/60 Hz
Elektromotorkartáčový 24V
Příkon165 W
Minimální kroutící moment300 Nm
Materiálocel
Povrchová úpravazinková vrstva o síle 20 μm a polyesterová barva
Enkodérintegrovaný v motoru
Typ zpomaleníelektronické a mechanické
Typ ráhnaobdélníkové a kulaté
Provozní teplota-20 °C až +55 °C
Třída krytíIP55 (řídící jednotka) - IP44
Hmotnost40 kg
Rozměry (d x š x v)360 x 250 x 1 163 mm
Maximální délka ráhna6 m
Čas otevření2 s (80 ° s 3 m ráhnem)
Frekvence použitínepřetržitý provoz
Řídící jednotkavestavěná E614

Příklad typické instalace B614

Slaboproudé kabely Ⓐ
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada B614

obr. ks obsah sady (3 m) objednací kód
1 1 závora B614 104614
- 1 držák ráhna 428342
2 1 obdélníkové ráhno o délce 3 m 428089
- 1 vyvažovací pružina 721209
obr. ks obsah sady (5 m) objednací kód
1 1 závora B614 104614
- 1 držák ráhna 428342
2 1 obdélníkové ráhno o délce 5 m 428091
- 1 upevňovací mechanismus pro 2 pružiny 490186
- 2 vyvažovací pružina 721209
obr. ks obsah sady (6 m) objednací kód
1 1 závora B614 104614
1 1 držák kulatého ráhna S 428445
2 1 kulaté ráhno S o délce 4,3 m 428043
- 1 koncové kulaté ráhno S o délce 2 m 428046
1 spojka S 428615
- 1 upevňovací mechanismus pro 2 pružiny 490186
- 2 vyvažovací pružina pro 6m ráhno 721232
2 12 reflexní samolepka 490117

Řídící jednotky pro B614

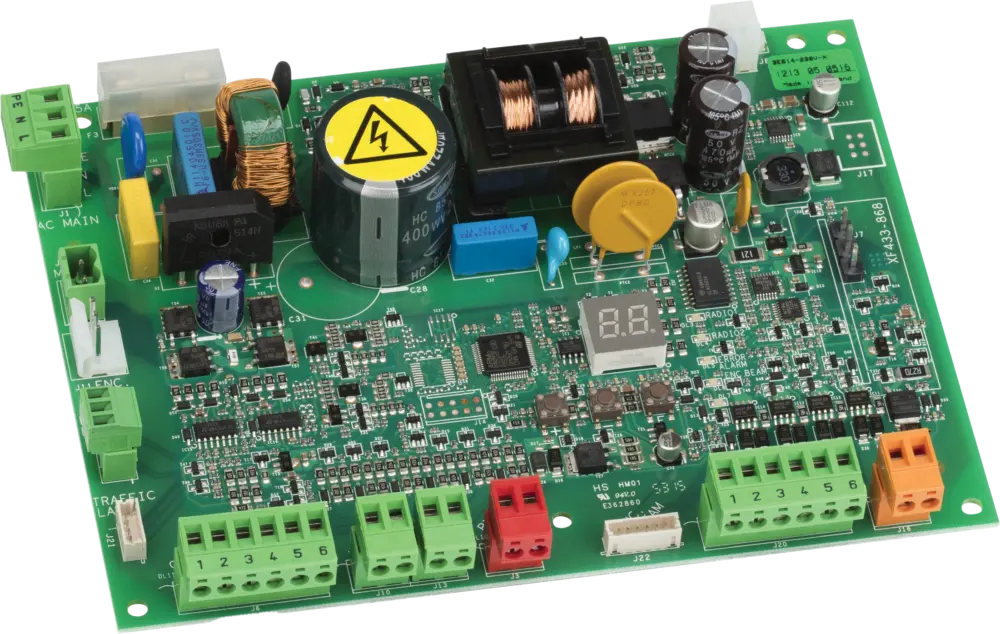

Vestavěná řídící jednotka E614
63001034

Kompletní složení komponentů systému B614

Programovatelné funkce B614

Příslušenství pro B614

Související s produktem B614

Vestavěná řídící jednotka
E614
Záložní bateriový kit
XBAT 24

Společné příslušenství pro všechny aplikace B614

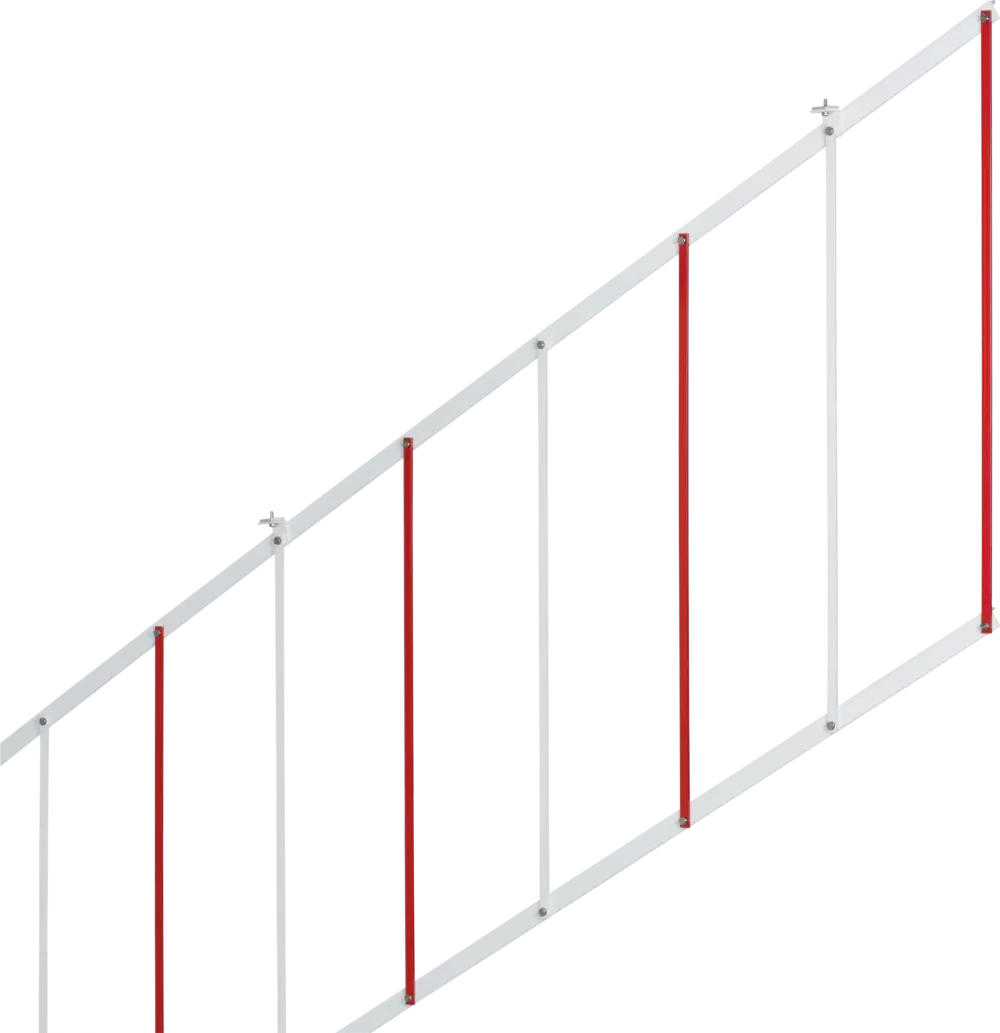

Sada plůtku 2 m
428441
Sada plůtku 3 m
428446

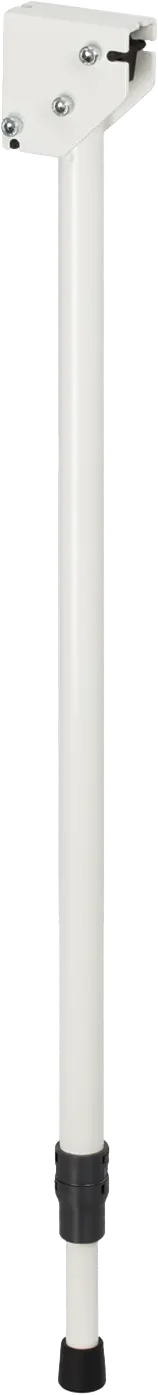

Koncová podpěra ráhna
428805

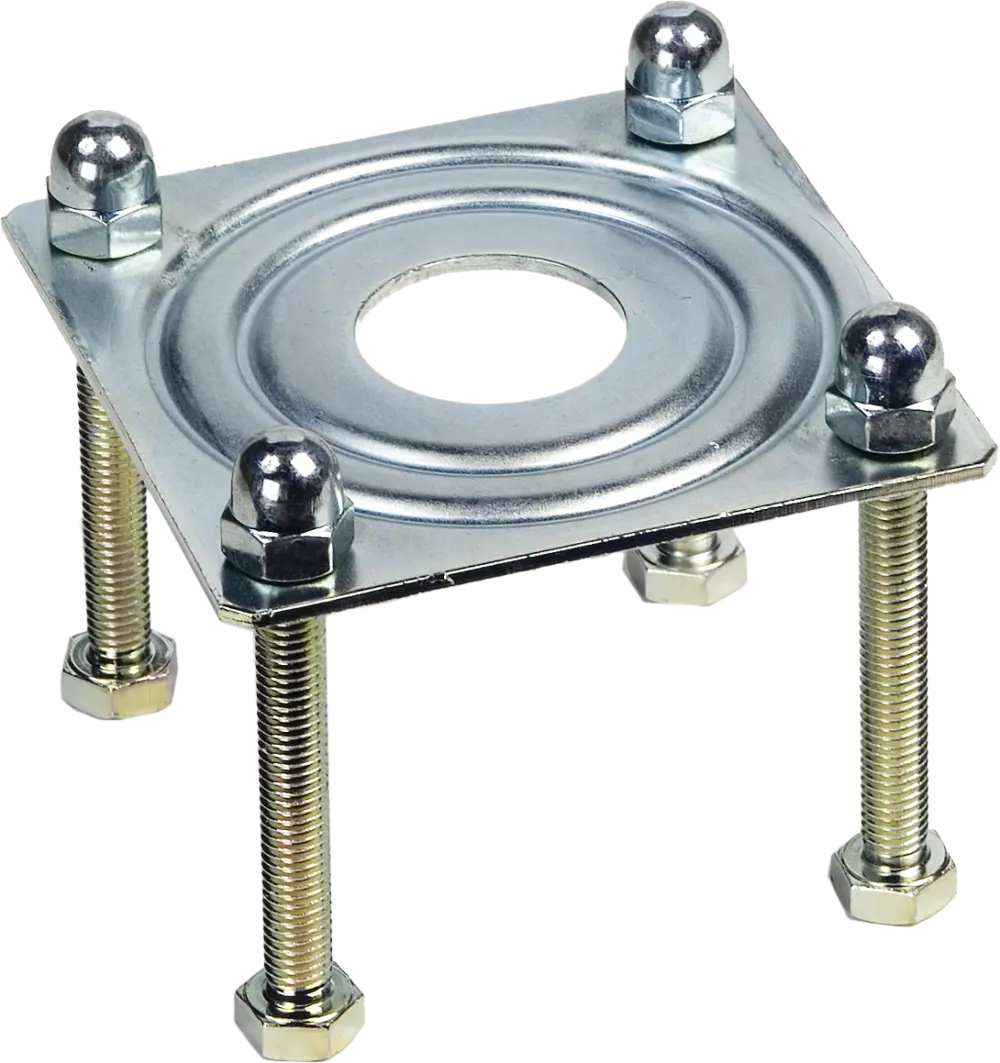

Deska pro vidličkovou podpěru
737621

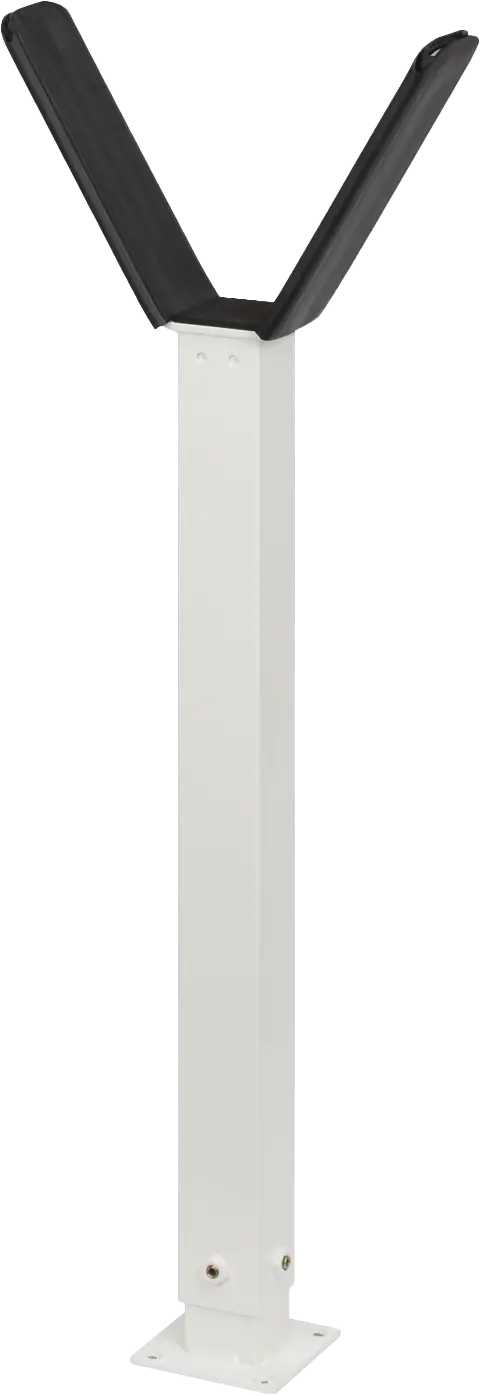

Vidličková podpěra ráhna
428806

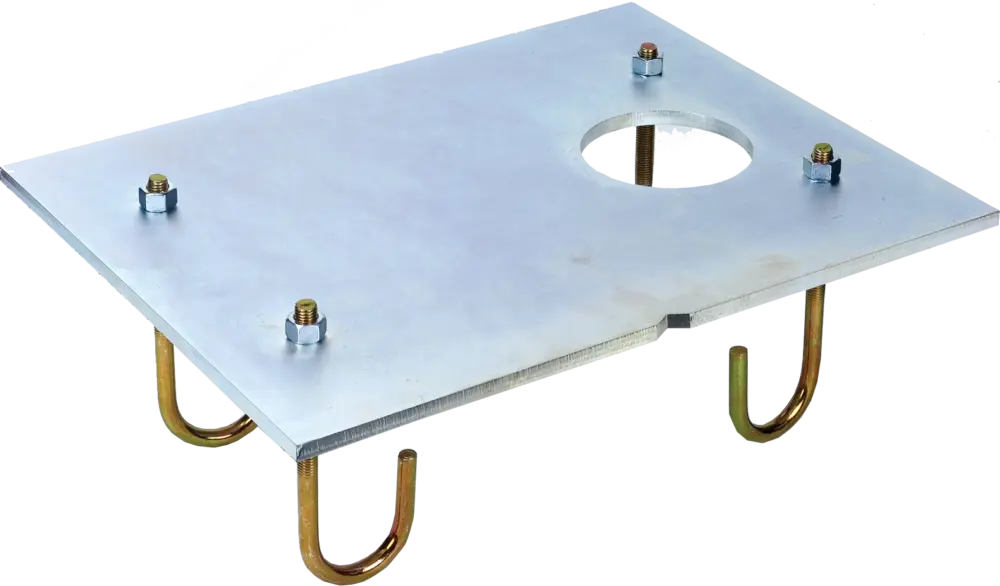

Základová deska
737628

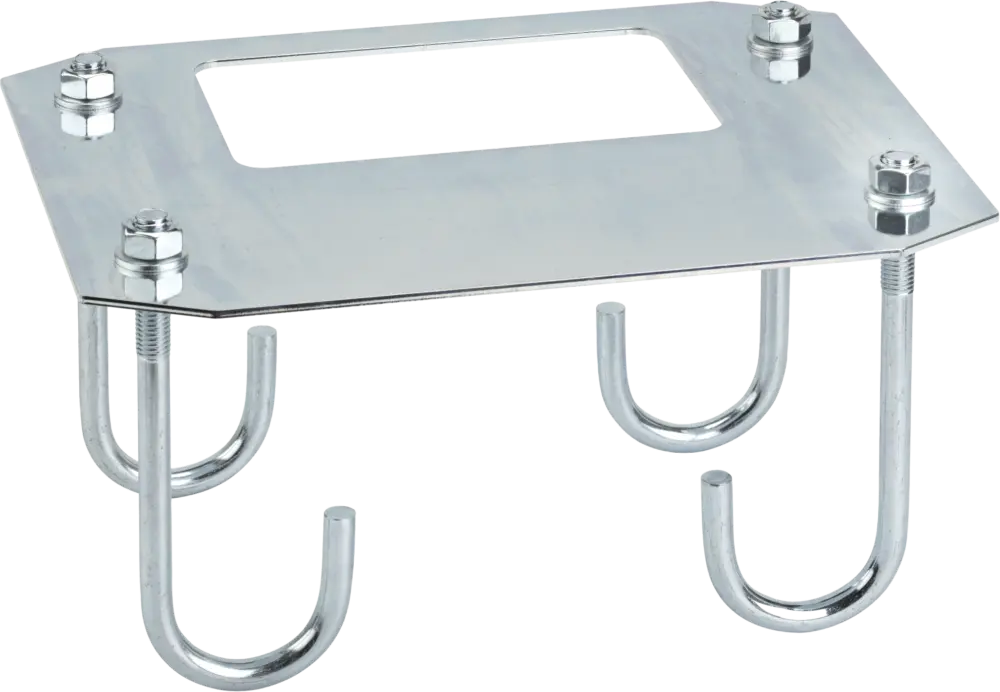

Základová deska závory B614
490183

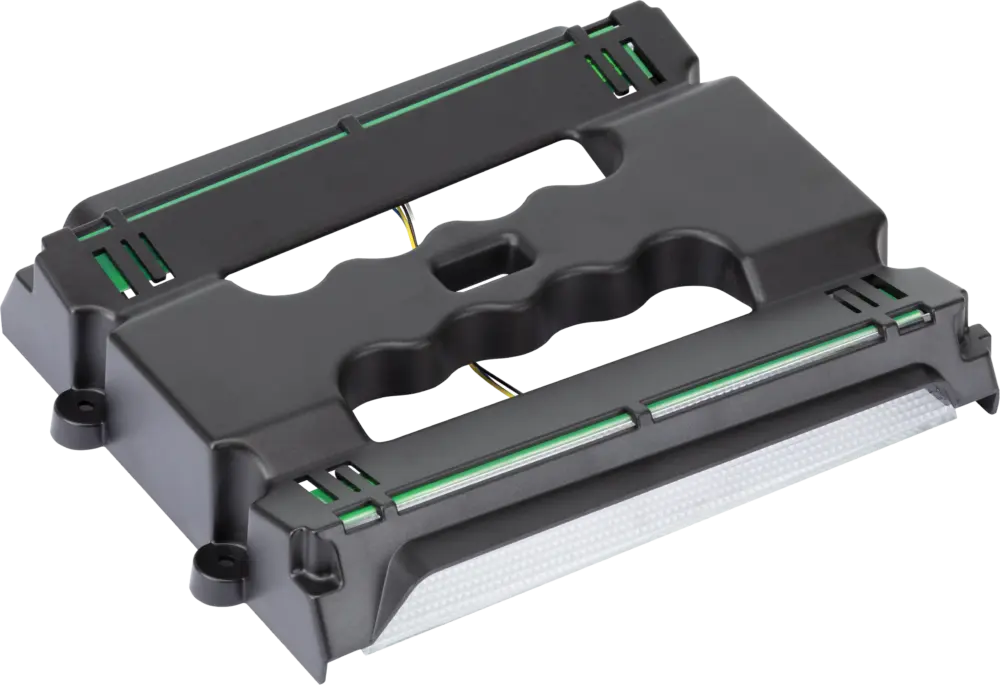

Integrované osvětlení pro závoru B614
410032
Záložní bateriový kit XBAT 24
390923

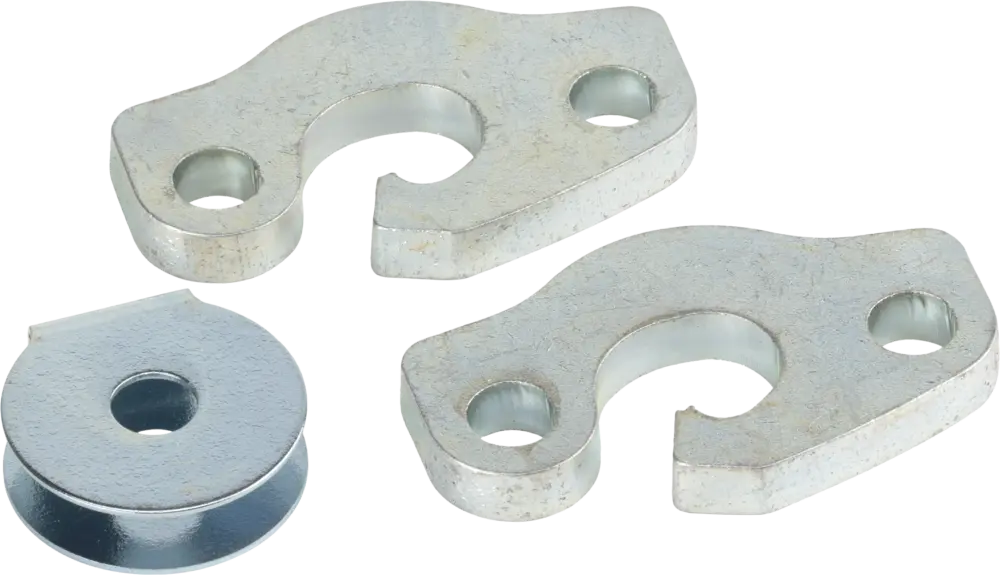

Upevňovací mechanismus pro dvě pružiny
490186

Kulatá ráhna S a specifické příslušenství

Kulaté ráhno S Ø 75 mm
428046
Jednodílné ráhno S
428045

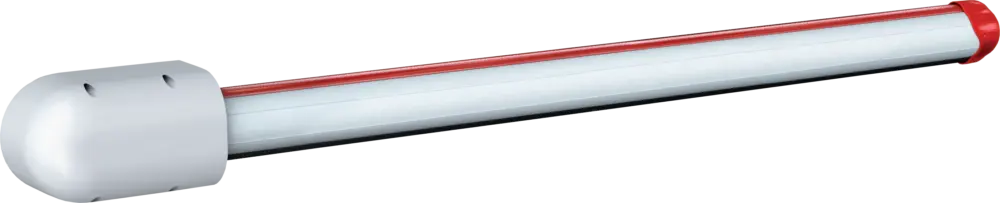

Držák kulatého ráhna S pro 615 / 620 / B614
428445
Sada pro zlamovací ráhno S
428444
LED světelný kabel o délce 12 m
390993
Reflexní samolepka
490117

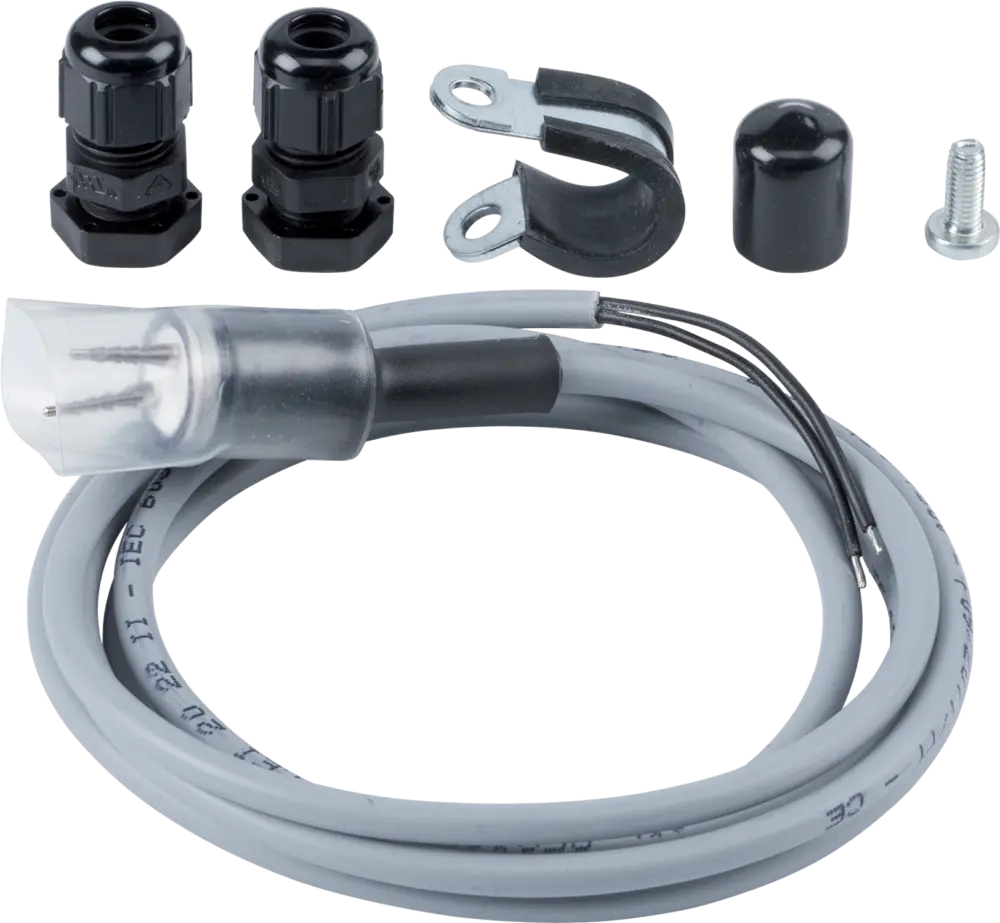

Sada připojení osvětlení ráhna
390992

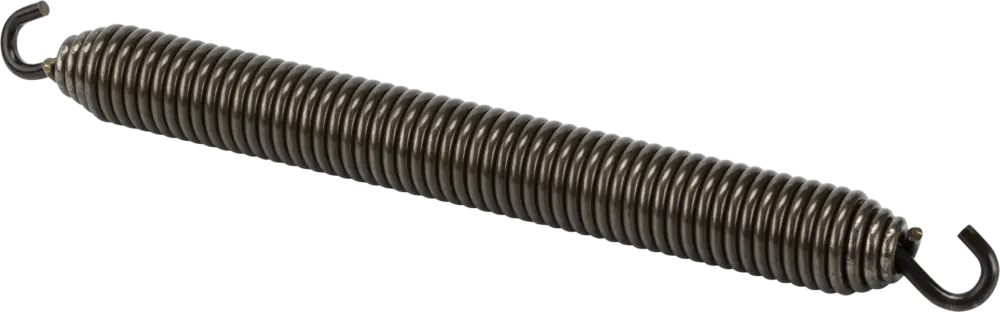

Vyvažovací pružina B614
721209
Upevňovací mechanismus pro dvě pružiny
490186

Obdélníková ráhna a specifické příslušenství

Standardní obdélníkové ráhno
428088

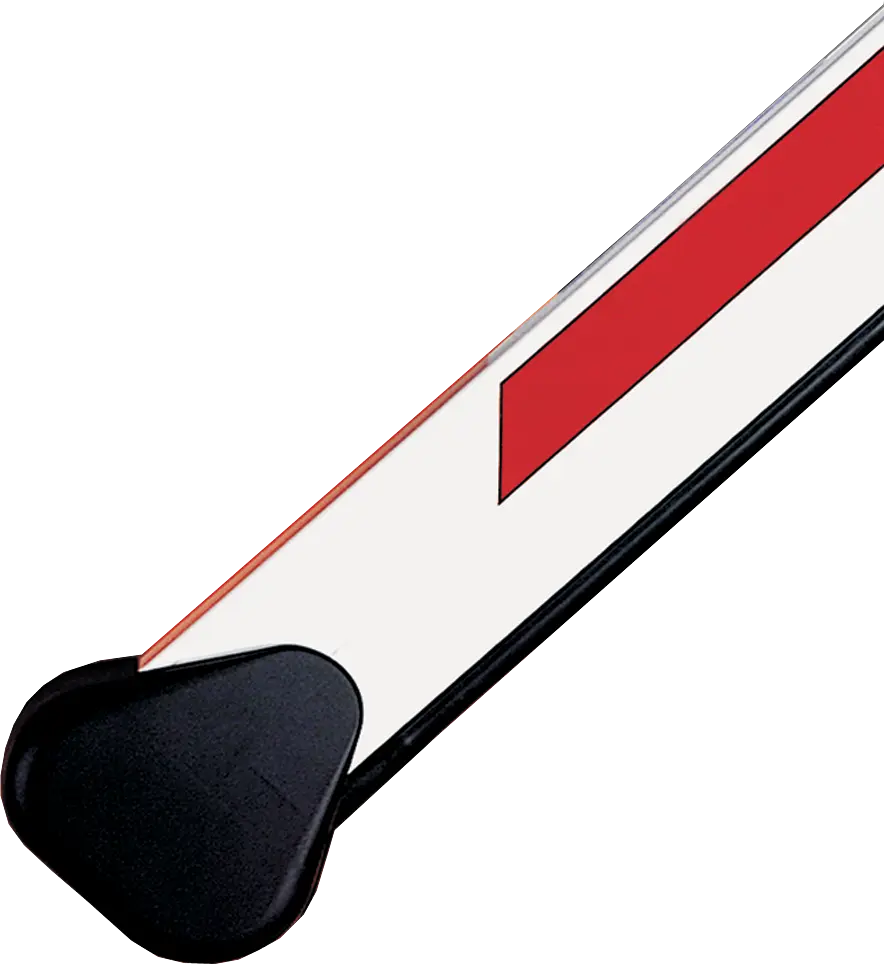

Držák obdélníkového ráhna
428342

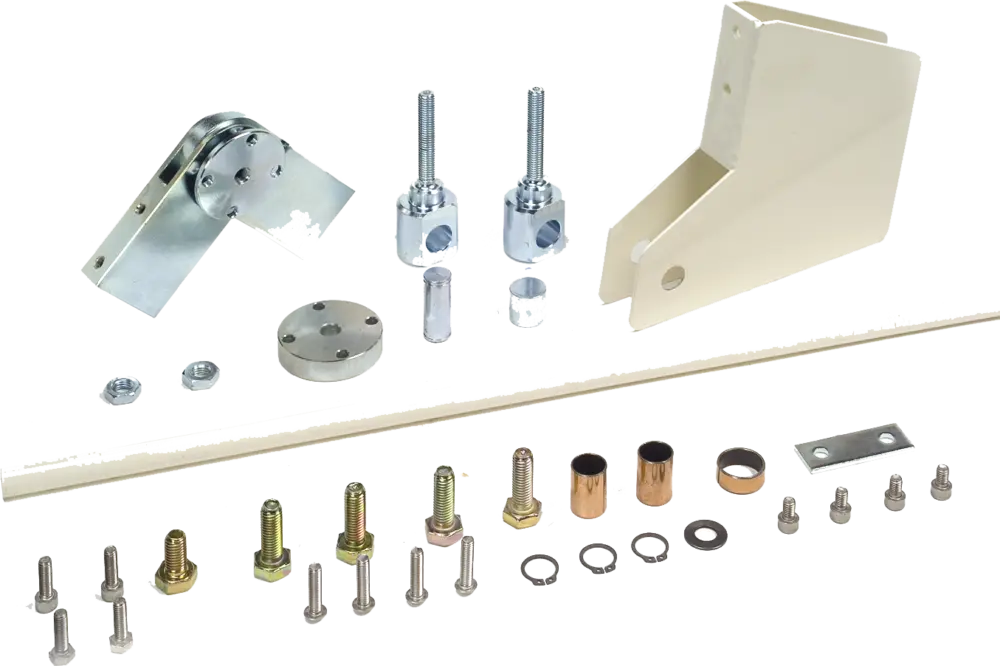

Kloubový kit pro zlamovací obdélníková ráhna
428137
Sada připojení osvětlení ráhna
390992
LED světelný kabel o délce 12 m
390993

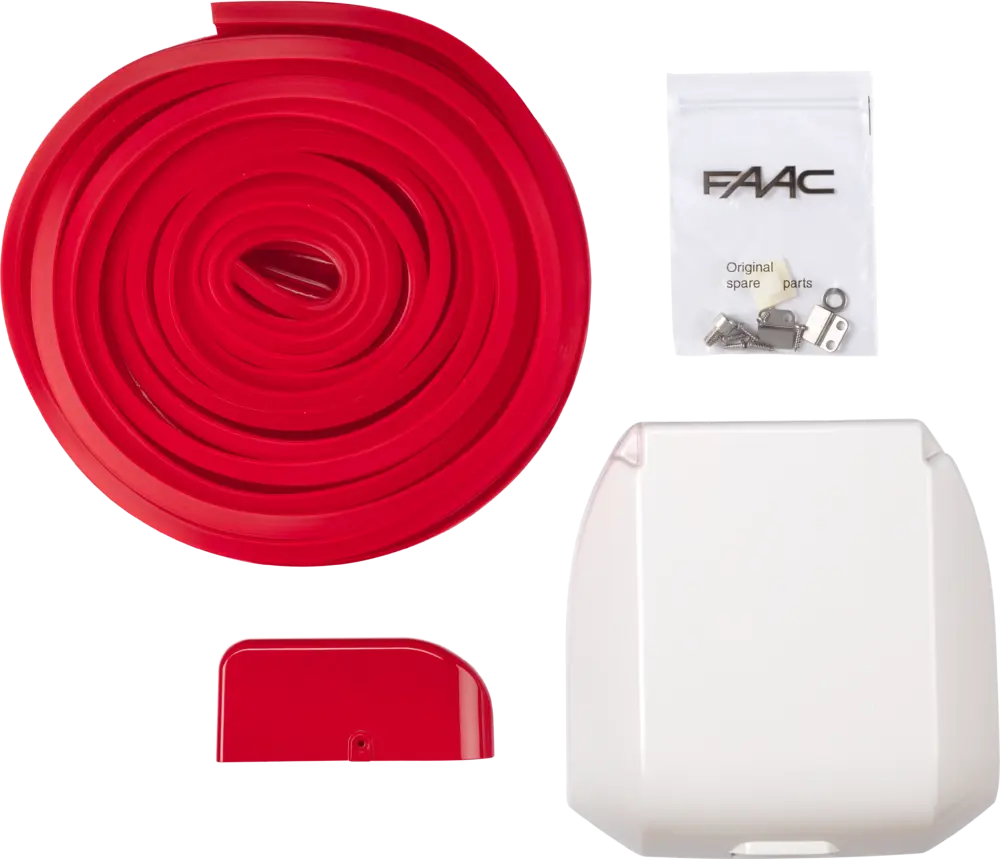

Sada osvětlení pro obdélníková ráhna
390184
Vyvažovací pružina B614
721209
Upevňovací mechanismus pro dvě pružiny
490186

Vyvažovací pružiny pro kulatá ráhna S

Počet pružinDélka ráhna (mm)S osvětlením (mm)S plůtkem (mm)S podpěrou (mm)S osvětlením a podpěrou (mm)S osvětlením a plůtkem (mm)S plůtkem a podpěrou (mm)S osvětlením, plůtkem a podpěrou (mm)Se zlamovacím kitem (mm)
11900 až 44001800 až 41501700 až 37401400 až 37501400 až 36501550 až 35501750 až 32501750 až 25402300 až 3300
3310 až 3800
(když A≤2500)
3810 až 4800
(když A≤2200)
24410 až 49004160 až 49003750 až 49003760 až 49003660 až 49003560 až 49003260 až 45502550 až 41003310 až 3800
(když A>2500)
3810 až 4800
(když A>2200)

Vyvažovací pružiny pro obdélníková ráhna

Počet pružinDélka ráhna (mm)S osvětlením (mm)S plůtkem (mm)S podpěrou (mm)S plůtkem a podpěrou (mm)Se zlamovacím kitem (mm)
11850 až 43001800 až 41001650 až 38001350 až 37001750 až 33501850 až 2815
2816 až 3315
(když A ≤ 1600)
3316 až 3815
(když A ≤ 1250)
24310 až 48104110 až 48103810 až 48103700 až 48103360 až 47002816 až 3315
(když A > 1600)
3316 až 3815
(když A > 1250)

Vyvažovací pružiny pro kulatá ráhna S s osvětlením

Délka (mm)Objednací kód
2 300428045
3 300428042
4 300428043
5 000428002
