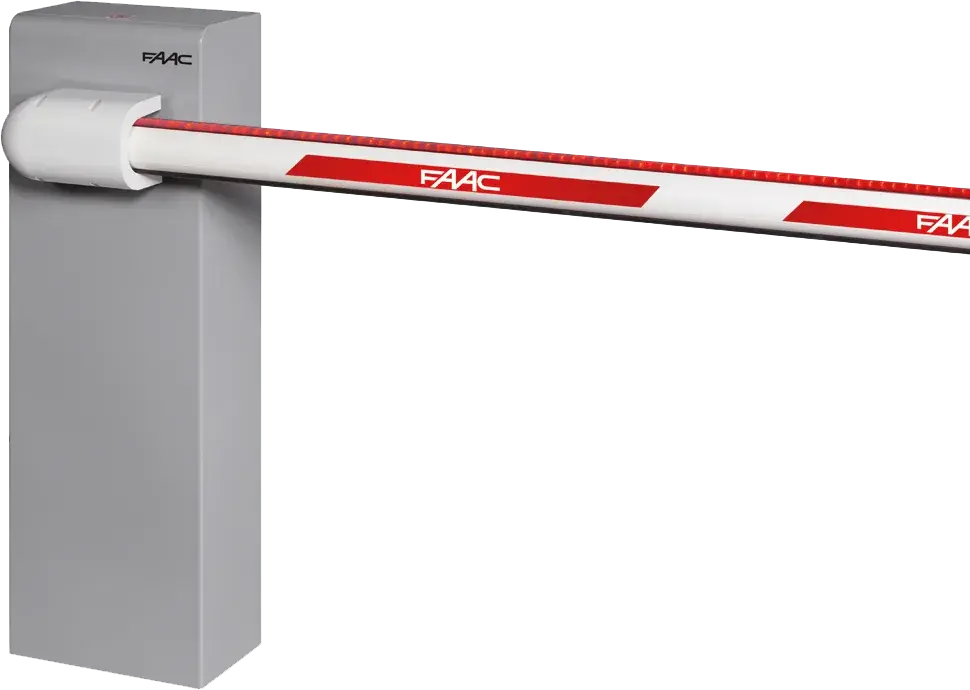

617
230V elektromechanická závora
Maximální délka ráhna
3 – 7 m
Otevírací čas
2,5 – 8 s
Frekvence použití
50 – 60%
• Standardní verze vybavena nastavitelnými elektronickými a mechanickými spínači koncových poloh.
• Pevná a robustní ocelová konstrukce s kataforézní povrchovou úpravou.
• Ideální pro střední intenzitu provozu a kontrolu malých a středních privátních parkovišť.
• Pevná a robustní ocelová konstrukce s kataforézní povrchovou úpravou.
• Ideální pro střední intenzitu provozu a kontrolu malých a středních privátních parkovišť.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 617
| Model | Objednací číslo |
|---|---|
| 617/3 šedá RAL 9006 | 1046173 |
| 617/4 šedá RAL 9006 | 1046174 |
| 617/6 šedá RAL 9006 | 1046176 |
Balení 617 obsahuje: tělo závory, elektromechanický systém, instalační příslušenství a šestihranný klíč pro odblokování.
Technická specifikace 617
| Model | 617/3 | 617/4 | 617/6 |
|---|---|---|---|
| Napájení | 230V~ 50 Hz | 230V~ 50 Hz | 230V~ 50 Hz |
| Elektromotor | jednofázový, asynchronní | ||
| Otáčky | 2800 ot/min | 2800 ot/min | 2800 ot/min |
| Příkon | 315 W | 315 W | 380 W |
| Maximální kroutící moment | 60 Nm | 100 Nm | 150 Nm |
| Materiál | ocel | ocel | ocel |
| Povrchová úprava | kataforézní povrchová úprava + prášková barva | ||
| Zpomalení | elektronicky a mechanicky nastavitelné | ||
| Typ ráhna | obdélníkové / obdélníkové s plůtkem / obdélníkové zlamovací / kulaté | ||
| Provozní teplota | -20 °C až +55 °C | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C | 140 °C | 140 °C |
| Třída krytí | IP44 | IP44 | IP44 |
| Hmotnost pohonu | 63 kg | 63 kg | 69 kg |
| Rozměry (š × v × h) | 360 × 210 × 1085 mm | 360 × 210 × 1085 mm | 410 × 210 × 1085 mm |
| Maximální délka ráhna | 3 m | 5 m | 7 m |
| Otevírací čas (90°) | 2,5 s (3 m) | 4 s (5 m) | 8 s (7 m) |
| Frekvence použití | 50% | 50% | 60% |
| Řídící jednotka | vestavěná 615 BPR | vestavěná 615 BPR | vestavěná 615 BPR |
Řídící jednotky pro 617
Příslušenství pro 617
Společné příslušenství pro všechny aplikace 617
Obdélníková ráhna a specifické příslušenství
Vyvažovací pružiny pro obdélníková ráhna
| Obdélníkové ráhno | Vyrážecí ráhno | Obdélníkové ráhno s podpěrou | Obdélníkové ráhno s plůtkem | Objednací číslo |
|---|---|---|---|---|
| 2000 mm až 2700 mm | 2000 mm až 2700 mm | 00058F1811 | ||
| 2710 mm až 3400 mm | 2710 mm až 3400 mm | 2000 mm až 2700 mm | 2000 mm až 2700 mm | 00058F1812 |
| 3410 mm až 4000 mm | 3410 mm až 4000 mm | 2710 mm až 3400 mm | 2710 mm až 3400 mm | 00058F1813 |
| 4010 mm až 4600 mm | 3410 mm až 4000 mm | 3410 mm až 4000 mm | 00058F1814 | |
| 4610 mm až 5000 mm | 4010 mm až 5000 mm | 4010 mm až 4600 mm | 00058F1815 | |
| 4610 mm až 5000 mm | 6100126 |
| Obdélníkové ráhno | Obdélníkové ráhno s podpěrou | Obdélníkové ráhno s plůtkem | Objednací číslo |
|---|---|---|---|
| 4000 mm až 4800 mm | 00058F1816 | ||
| 4800 mm až 5500 mm | 4000 mm až 4800 mm | 4000 mm až 4800 mm | 00058F1817 |
| 5500 mm až 6300 mm | 4800 mm až 5500 mm | 4800 mm až 5500 mm | 00058F1818 |
| 6300 mm až 7000 mm | 5500 mm až 6000 mm | 5500 mm až 6000 mm | 6100024 |
Vyvažovací pružiny pro kulatá ráhna S s osvětlením
| Kulaté ráhno | Kulaté ráhno s osvětlením | Kulaté ráhno s podpěrou | Kulaté ráhno s osvětlením a podpěrou | Kulaté ráhno s plůtkem | Kulaté ráhno s osvětlením a plůtkem | Kulaté ráhno s plůtkem a podpěrou | Kulaté ráhno S s osvětlením, plůtkem a podpěrou | Objednací číslo |
|---|---|---|---|---|---|---|---|---|
| 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 00058F1811 | ||||
| 2310 až 3300 mm | 2310 až 3300 mm | 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 00058F1812 | ||
| 2310 až 3300 mm | 2310 až 3300 mm | 00058F1813 | ||||||
| 3310 až 4300 mm | 3310 až 4300 mm | 2310 až 3300 mm | 2310 až 3300 mm | 2310 až 3300 mm | 2310 až 3300 mm | 00058F1814 | ||
| 3310 až 4300 mm | 3310 až 4300 mm | 00058F1815 | ||||||
| 4310 až 5000 mm | 4310 až 5000 mm | 3310 až 4300 mm | 3310 až 4300 mm | 3310 až 4300 mm | 3310 až 4300 mm | 6100126 |
