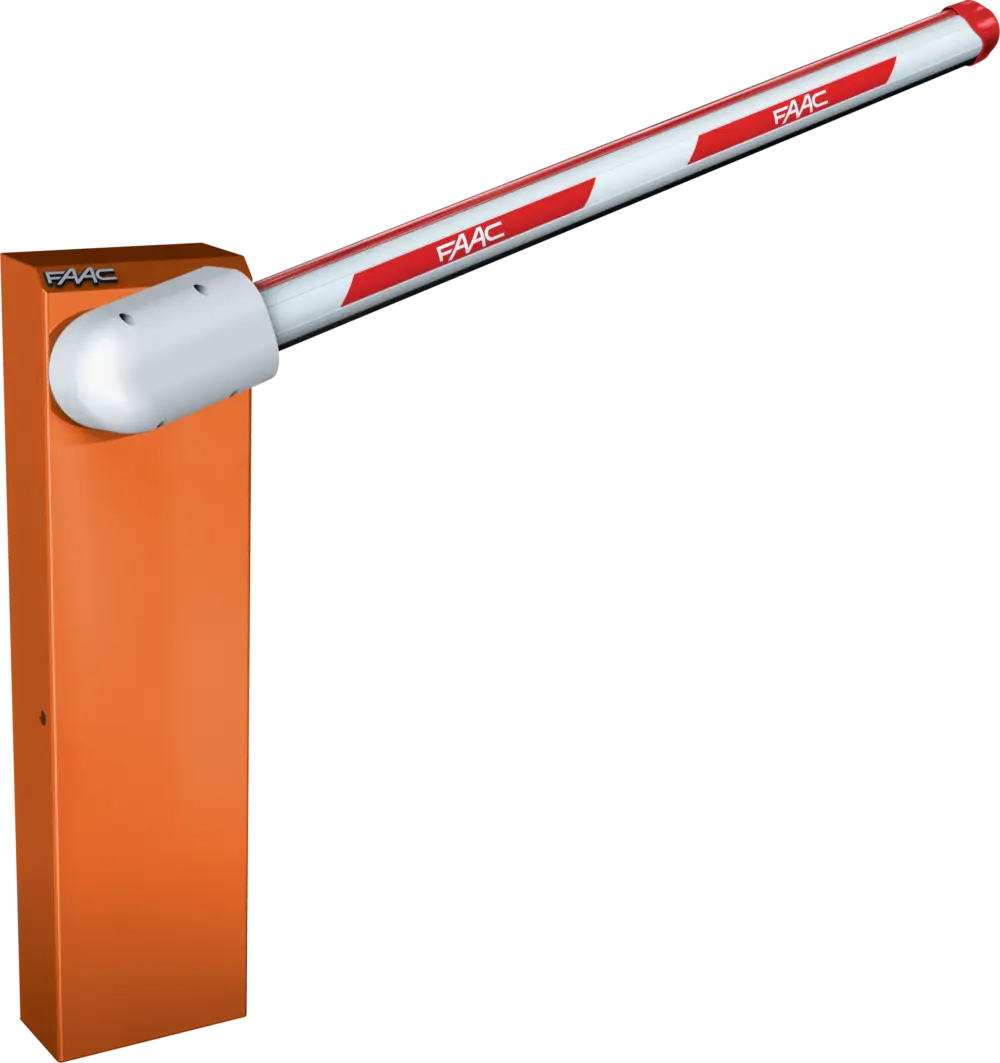

615 BPR
230V automatická závora
Maximální délka ráhna
5 m
Otevírací čas
2,5 – 5,7 s
Frekvence použití
40 – 50 %
• Hydraulická závora s hydrozámkem pro otevřeno a zavřeno.
• Ideální pro střední intenzitu provozu a kontrolu malých a středních privátních parkovišť.
• Nastavení tlaku pro bezpečné otevírání a zavírání.
• Manuální odblokování pomocí trojhranného klíče.
• Vybavena magnetickými koncovými spínači pro zpomalení.
• Možnost použití antivandal systému.
• Ideální pro střední intenzitu provozu a kontrolu malých a středních privátních parkovišť.
• Nastavení tlaku pro bezpečné otevírání a zavírání.
• Manuální odblokování pomocí trojhranného klíče.
• Vybavena magnetickými koncovými spínači pro zpomalení.
• Možnost použití antivandal systému.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 615 BPR
| model | použití | řídící jednotka | objednací kód | ||
|---|---|---|---|---|---|
| maximální délka ráhna | otevírací čas | frekvence použití | |||
| 615 BPR Standard oranžová RAL 2004 | 5,0 m | 6 s | 50 % | vestavěná 615 BPR | 104906 |
| 615 BPR Standard šedá RAL 9006 | 5,0 m | 6 s | 50 % | vestavěná 615 BPR | 104910 |
Balení 615 BPR obsahuje: tělo závory, kompletní ústrojí s hydraulickým systémem a dvoučinným pístem, řídící jednotku 615 BPR, instalační sadu pro montáž pružiny a trojhranný uvolňovací klíč.
Technická specifikace 615 BPR
| model | 615 BPR Standard | 615 BPR Rapid |
|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | |
| Elektromotor | jednofázový, asynchronní | |
| Otáčky | 1 400 ot. / min * | 2 800 ot. / min * |
| Příkon | 220 W | |
| Maximální kroutící moment | 0 až 400 Nm * | 0 až 300 Nm * |
| Průtok pumpy | 1,5 l / min * | 3 l / min * |
| Materiál | ocel | |
| Povrchová úprava | 100μ epoxy-zinková vrstva antikorozní ochrany + polyesterová barva RAL 2004 - RAL 9006 | 100μ epoxy-zinková vrstva antikorozní ochrany + polyesterová barva RAL 2004 |
| Enkodér | ne - možnost nastavení tlaku pro bezpečné otevírání a zavírání | |
| Zpomalení | elektronicky - nastavitelné | |
| Typ ráhna | obdélníkové / kulaté / zlamovací | obdélníkové / kulaté |
| Provozní teplota | -20 °C až +55 °C | |
| Tepelná ochrana motoru | 120 °C | |
| Chlazení | - | |
| Třída krytí | IP44 | |
| Hmotnost | 34 kg | |
| Typ oleje | FAAC HP | |
| Rozměry (d × š × v) | 270 × 140 × 1 015 mm | |
| Maximální délka ráhna | 5 m | 2,5 m |
| Otevírací čas (90 °) | 5,7 s | 3 s |
| Frekvence použití | 50 % | 40 % |
| Řídící jednotka | vestavěná 615 BPR | |
* údaje uvedené k 230 V~ 50 Hz.
Příklad typické instalace 615 BPR
Slaboproudé kabely Ⓐ
- 2× 0,5 mm² kabel
- 3× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 615 BPR
| obr. | ks | obsah sady (3 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 615 STD | 104906 |
| - | 1 | pružina r = 6,5 mm | 721005 |
| 2 | 1 | ráhno o délce 3 m | 428089 |
| - | 1 | držák ráhna | 428342 |
| obr. | ks | obsah sady (4 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 615 STD | 104906 |
| - | 1 | pružina r = 7 mm | 721006 |
| 2 | 1 | ráhno o délce 4 m | 428090 |
| - | 1 | držák ráhna | 428342 |
| obr. | ks | obsah sady (5 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 615 STD | 104906 |
| - | 1 | pružina r = 8 mm | 721018 |
| 2 | 1 | ráhno o délce 5 m | 428091 |
| - | 1 | držák ráhna | 428342 |
Řídící jednotky pro 615 BPR

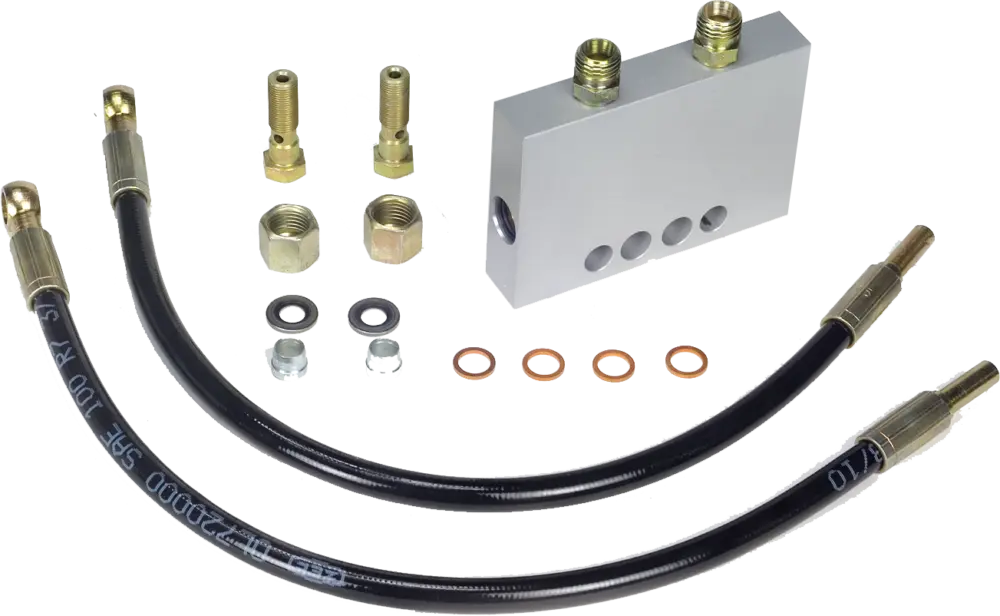

Příslušenství pro 615 BPR
Společné příslušenství pro všechny aplikace 615 BPR
Obdélníková ráhna a specifické příslušenství
Vyvažovací pružiny pro kulatá ráhna S
| Ø | kulaté ráhno S | kulaté ráhno S s podpěrou | kulaté ráhno S s plůtkem | kulaté ráhno S s plůtkem a podpěrou | objednací kód |
|---|---|---|---|---|---|
| 5,5 mm | 0 až 2 300 mm | 0 až 2 300 mm | 0 až 2 300 mm | 721008 | |
| 6,0 mm | 2 310 až 3 300 mm | 0 až 2 300 mm | 721005 | ||
| 7,0 mm | 3 310 až 4 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 721006 |
| 8,0 mm | 4 310 až 5 000 mm | 3 310 až 4 300 mm | 3 310 až 4 300 mm | 721018 |
Vyvažovací pružina není součástí balení závory a proto musí být objednána zvlášť.
Vyvažovací pružiny pro kulatá ráhna S s osvětlením
| Ø | kulaté ráhno S s osvětlením | kulaté ráhno S s osvětlením a podpěrou | kulaté ráhno S s osvětlením a plůtkem | kulaté ráhno S s osvětlením, plůtkem a podpěrou | objednací kód |
|---|---|---|---|---|---|
| 5,5 mm | 0 až 2 300 mm | 0 až 2 300 mm | 721008 | ||
| 6,0 mm | 2 310 až 3 300 mm | 0 až 2 300 mm | 0 až 2 300 mm | 721005 | |
| 7,5 mm | 3 310 až 4 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 721007 |
| 8,0 mm | 4 310 až 5 000 mm | 3 310 až 4 300 mm | 3 310 až 4 300 mm | 721018 |
Vyvažovací pružina není součástí balení závory a proto musí být objednána zvlášť.
