B680 H

24V hybridní automatická závora

Maximální délka ráhna
2 – 8 m
Otevírací čas
1,5 – 6 s
Frekvence použití
nepřetržitý provoz
CESafeZoneFDS2easyHYbridSimply ConnectGreenTech
• Hybridní technologie s hydraulikou a bezkartáčovým motorem.
• ”Věčné” pružiny B680 H byly navrženy tak, aby vydržely 2 000 000 cyklů bez speciální údržby.
• Pouze jeden typ závory a dva druhy pružin pro skládaná ráhna od 2 do 8 m (pravá a levá verze a různé rychlosti).
• Odnímatelný kryt dostupný ve 4 barvách a v nerezové verzi.
• Vysoké rychlosti otevírání volitelné elektronicky od 1,5 s (průjezd 2 m) až po 6 s (průjezd 8 m).
• Jednoduché programování díky technologicky vyspělé řídící jednotce. Integrovaný enkodér (reverzace pohybu při detekci překážky), dva integrované snímače indukční smyčky, volba master/slave funkce pro zapojení dvou protilehlých závor.
• Integrované blikající LED osvětlení v antivandal provedení a LED osvětlení ráhna (rozšiřující příslušenství).
Objednací číslo: 104680
B680 H

Modely B680 H

modelpoužitířídící jednotkaobjednací kód
délka ráhnaotevírací časfrekvence použití
B680 H2,3 až 8,3 m1,5 s (2 m) až 6 s (8 m)nepřetržitěvestavěná E680 S104680
Balení B680 H obsahuje: tělo závory s řídící jednotkou a absolutním enkodérem, hydraulický pohybový systém, instalační přísl. a trojhranný uvolňovací klíč.
Neobsahuje: kapsu a vyvažovací pružinu (prodáváno společně pod jiným objednacím číslem).

Technická specifikace B680 H

modelB680 H
Napájení100 - 240 V~ 50/60 Hz
Elektromotorbezkartáčový 36 V ⎓
Otáčky1 000 - 6 000 ot. / min
Příkon240 W
Průtok pumpy3,2 l / min
Materiálocel
Povrchová úprava100μ epoxy-zinková vrstva antikorozní ochrany + barva
Enkodérmagnetický absolutní enkodér
Zpomaleníelektronicky - pomocí enkodéru
Typ ráhnakulaté / zlamovací / vyrážecí
Provozní teplota-20 °C až +55 °C
Třída krytíIP56 (certifikát TÜV)
Hmotnost pohonu85 kg (65 kg tělo závory + 20 kg kryt)
Typ olejeFAAC HP
Rozměry (d × š × v)469 × 279 × 1 100 mm
Maximální délka ráhna2 - 8 m
Otevírací čas (90 °)1,5 s (2 m) - 6 s (8 m)
Frekvence použitínepřetržitý provoz
Řídící jednotkavestavěná E680 S

Příklad typické instalace B680 H

Slaboproudé kabely Ⓐ
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada B680 H

obr.ksobsah sadyobjednací kód
1závora B680 H104680
1RAL 3020 červený kryt416016
1L kapsa a vyvažovací pružina428437
1L spojka428616
1základní ráhno L 4 m428048
1koncové ráhno L 4,3 m428051
1integrované osvětlení těla závory410033
1sada připojení osvětlení ráhna390992
1LED světelný kabel o délce 12 m390993
1základová deska490139
1vidličková podpěra ráhna428806
1přijímač RP FDS LC 433-868787858
1dálkový ovladač XT2 FDS 433-868787017
1pár fotobuněk XP20 B D LC785120
16reflexní samolepka490117

Řídící jednotky pro B680 H

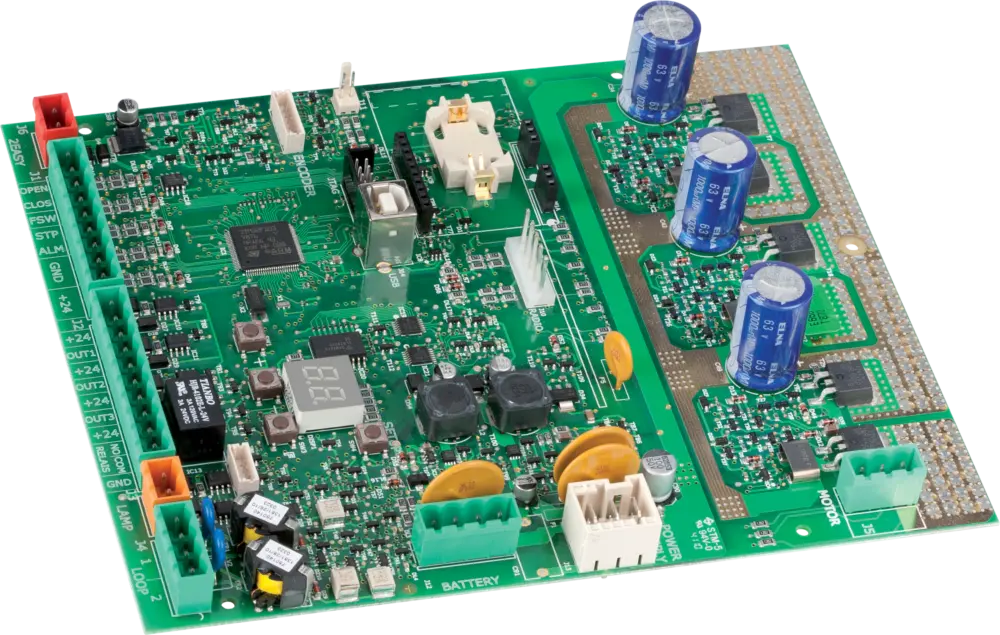

Vestavěná řídící jednotka E680 S
63003452

Kompletní složení komponentů systému B680 H

Programovatelné funkce B680 H

Příslušenství pro B680 H

Související s produktem B680 H

Vestavěná řídící jednotka
E680 S
Záložní bateriový kit
XBAT 24
FAAC B680 H
Základová deska

Společné příslušenství pro všechny aplikace B680 H

Barevné kryty pro B680 H
416016

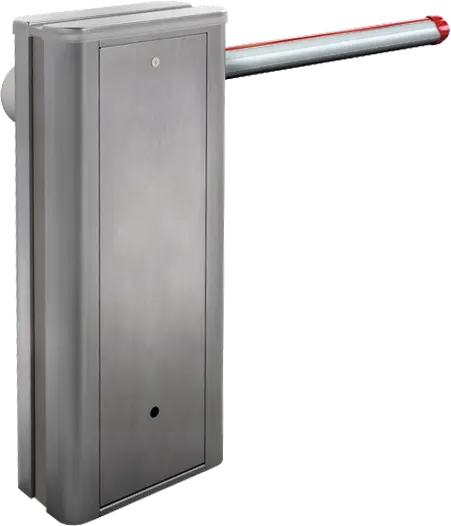

Nerezový kryt B680 H
416020
Sada plůtku 2 m
428441
Vidličková podpěra ráhna
428806
Deska pro vidličkovou podpěru
737621
Koncová podpěra ráhna
428805
Sada pro zlamovací ráhno S
428444

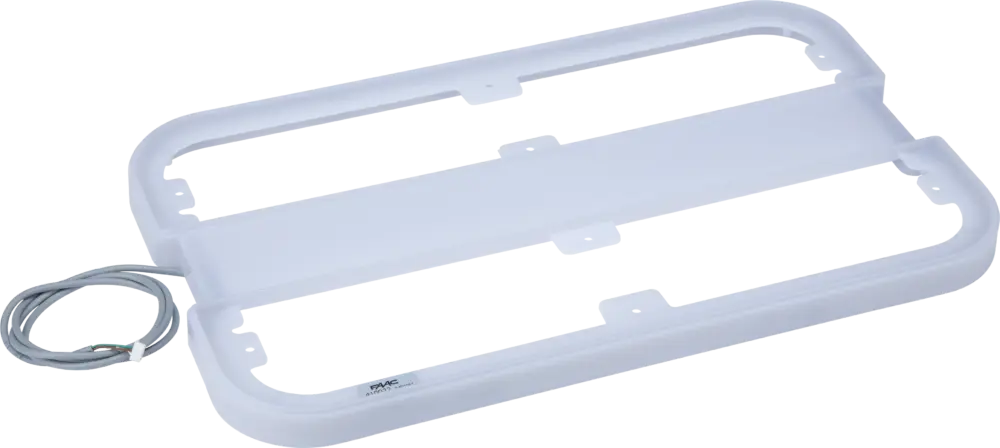

Integrované osvětlení těla závory B680 H
410033
Sada připojení osvětlení ráhna
390992
LED světelný kabel o délce 12 m
390993
Záložní bateriový kit XBAT 24
390923

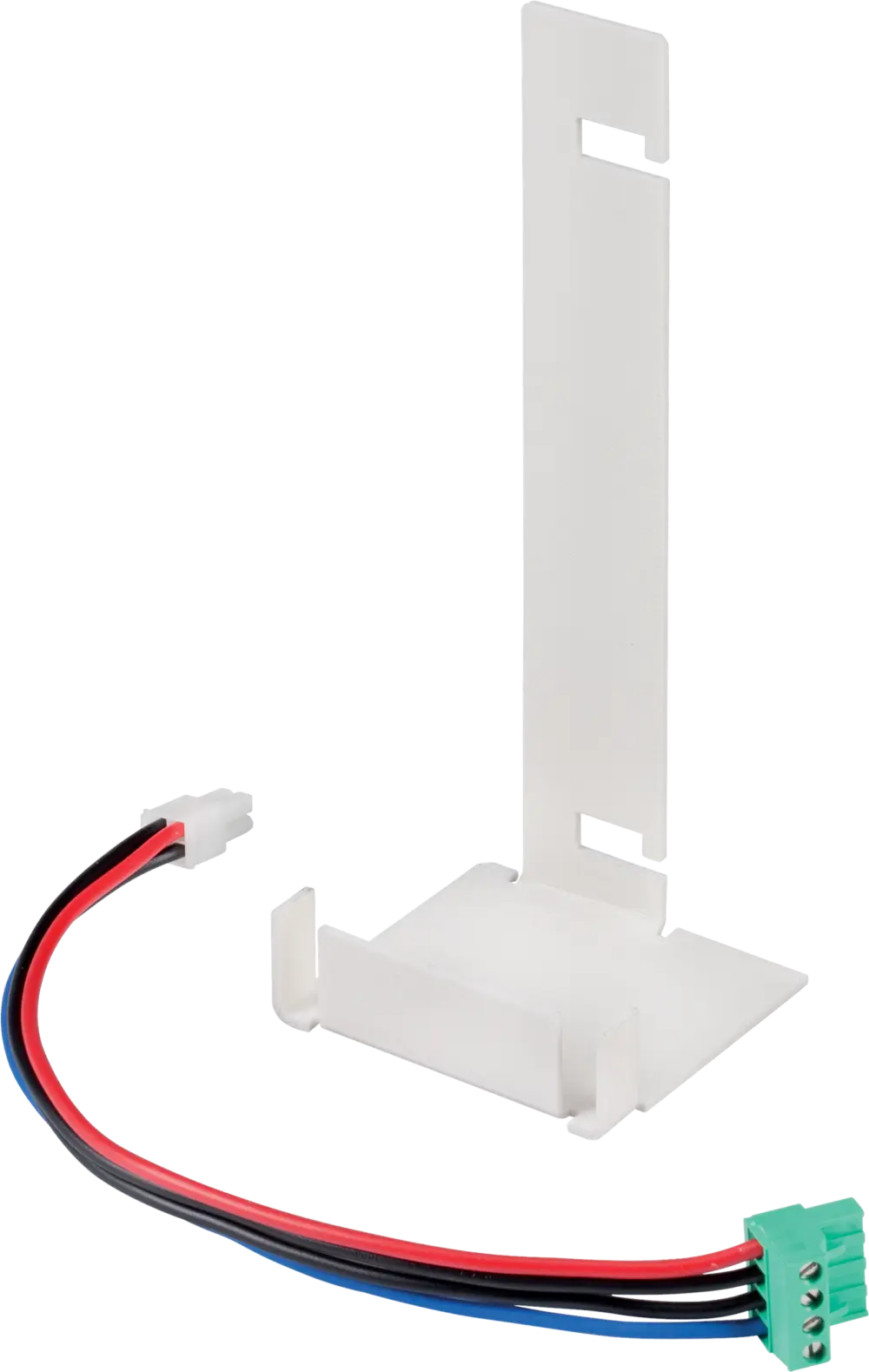

Sada pro připojení bateriové sady XBAT
390080
Reflexní samolepka
490117
Protivandalová ochrana hydroagregátu
401066
Antipanikové zařízení
401051

Kulatá ráhna S a specifické příslušenství

Snímač vyrážení ráhna
390828
Kulaté vyrážecí ráhno
428176
Nerezový držák vyrážecího kulatého ráhna
428163
Pružina S
63000169

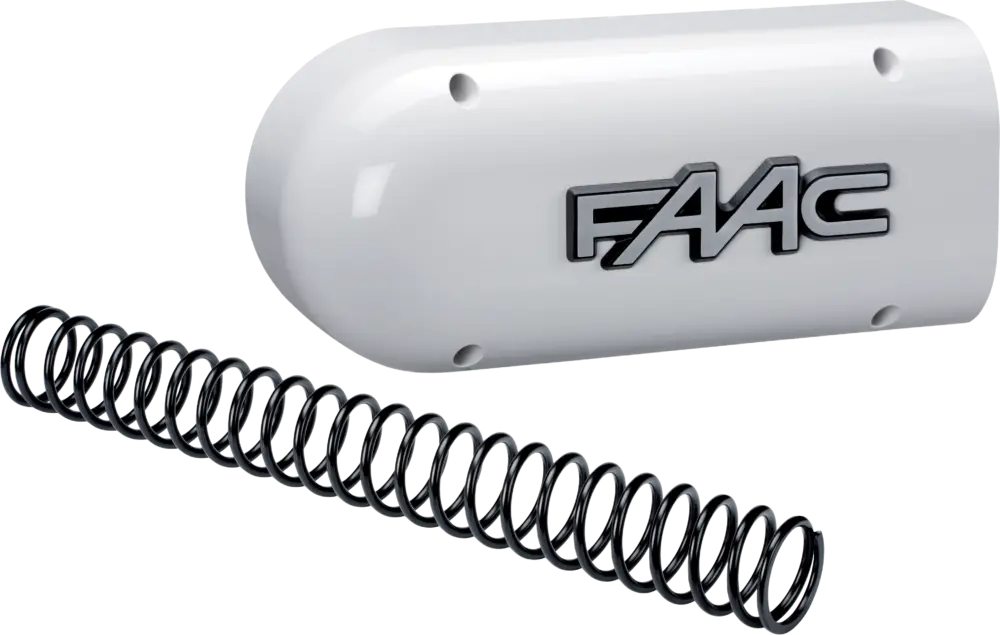

Kapsa S a vyvažovací pružina
428436
Jednodílné ráhno S
428045

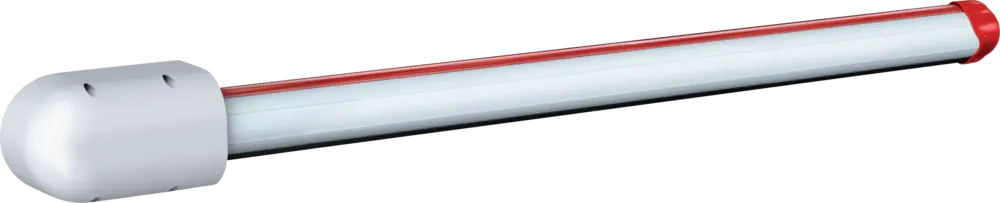

Jednodílné ráhno L
428047
Skládané ráhno S
428615

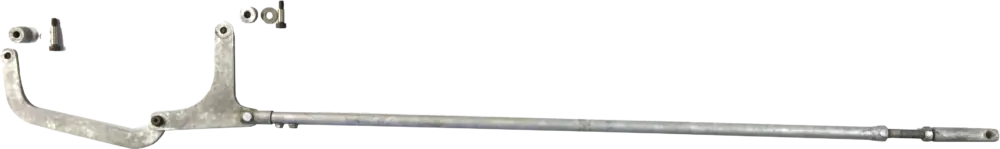

Galvanizovaný mechanismus
046
Kapsa L a vyvažovací pružina
428437
Skládané ráhno L
428616

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

příslušenství pro kulatá ráhna S v závislosti na šířce průjezduosvětleníplůtekpodpěra
do 4,5 mXXX
od 4,5 m do 5 mXX
od 4,5 m do 5 m skládané (se spojkou)

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
