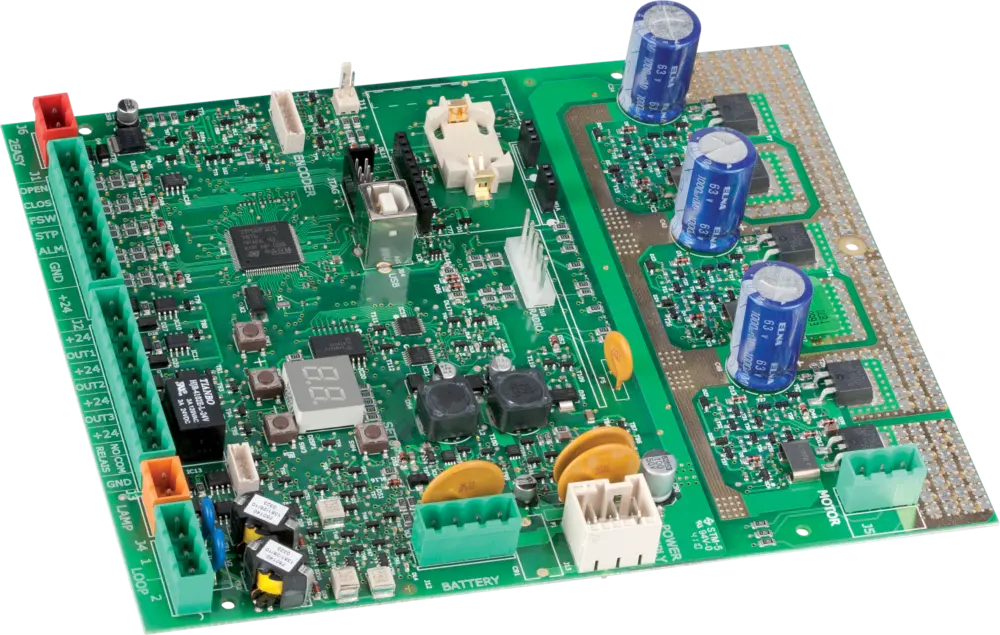

Modely E680 S
| model | objednací kód |
|---|---|
| Vestavěná řídící jednotka E680 S | 63003452 |
Technická specifikace E680 S
| model | E680 S |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Příkon | 7 W |
| Maximální zatížení motoru | 240 W |
| Maximální proud příslušenství | 800 mA |
| Napětí pro příslušenství | 24 V ⎓ |
| Programování | 3 tlačítka a displej / Simply Connect |
| Logické funkce | poloautomatika (E) / automatika 1 (A1) / automatika (A) / mrtvý muž (dead-man) (C) / parkoviště (P) / parkoviště – automatika (PA) / ovládání smyčkami (Cn) / ovládání smyčkami – automatika (CA) / uživatel (Cu) |
| Programovatelné funkce | logika / čas pauzy / síla otevírání a zavírání / rychlost otevírání a zavírání / smyčka 1 a 2 / předblikání / pracovní čas / citlivost / detekce překážky / čítač cyklů pro servis / výstup indikačního světla / Fail Safe / stav výstup / vyžádání servisu / osvětlení ráhna |
| Pracovní čas | programovatelný (od 0 do 4 min) |
| Pauza | programovatelná (od 0 do 4 min) |
| Nastavení síly | programovatelná na 50 stupňů |
| Regulace rychlosti | programovatelná v 50 stupních |
| Vstupní konektory | smyčka 1 / smyčka 2 / otevřít / zavřít / bezpečnost během zavírání / stop / poplach / napájecí zdroj 36 V ⎓ / baterie XBAT / BUS 2-Easy |
| Výstupní konektory | maják pro 24 V / motor / napájení pro příslušenství 24 V ⎓ / 6 programovatelných výstupů z toho 1 reléový |
| Rychlokonektor | enkodér / senzor vyražení ráhna / integrované osvětlení závory / USB pro update firmware / přijímač RP 868/433 |
| Dva integrované detektory indukčních smyček | nastavení pracovní frekvence, signalizace obsazení smyčky na LED, stav smyčky adresovatelný na programovatelný výstup |
| Pojistky | 4 samoresetovací |
| Provozní teplota | -20 °C až +55 °C |
