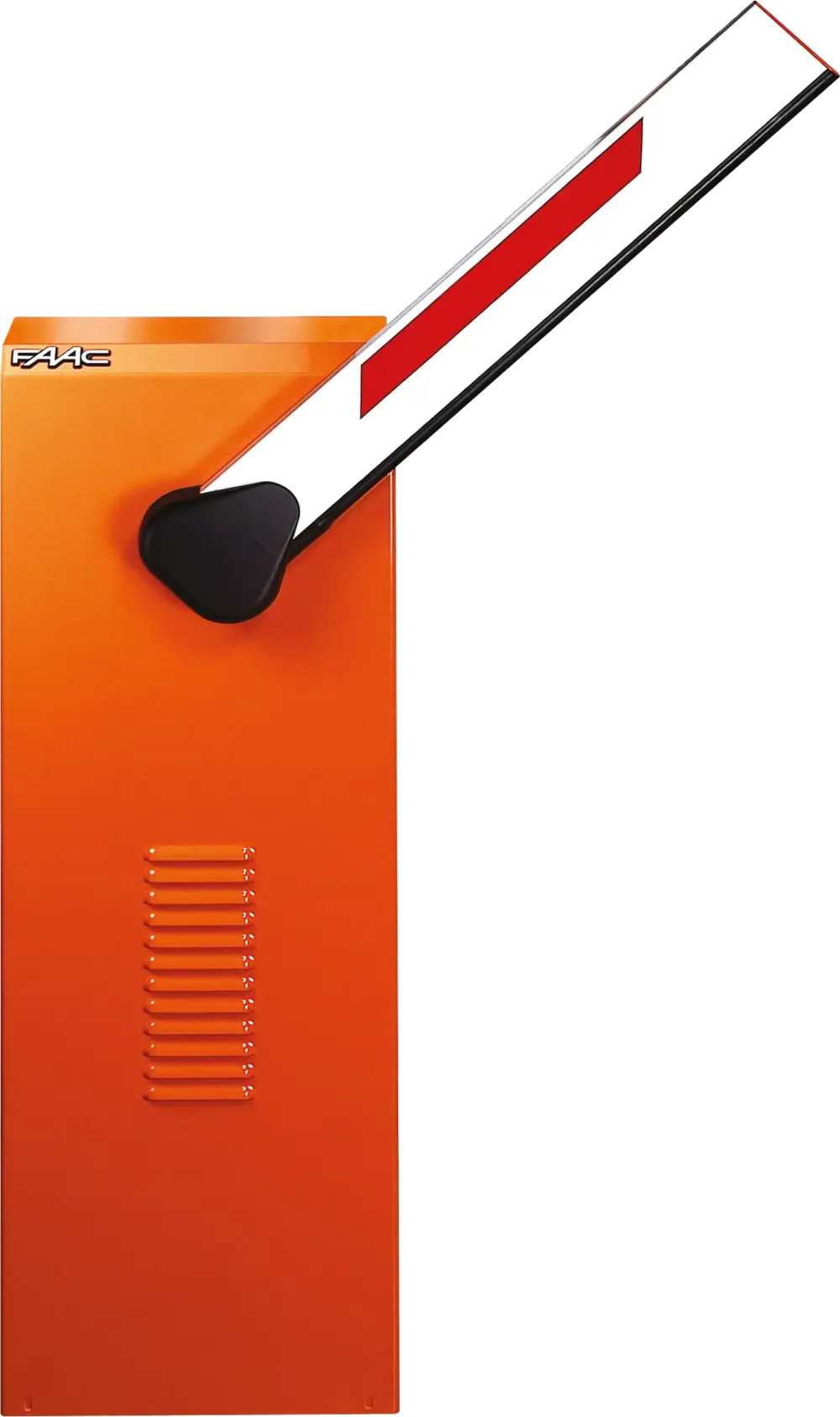

620 Rapid
230V automatická závora
Maximální délka ráhna
3 – 3,8 m
Otevírací čas
2 – 3 s
Frekvence použití
nepřetržitý provoz
• Hydraulická závora s hydrozámkem pro otevřeno a zavřeno.
• Ideální řešení pro těžký provoz.
• Elektronické zpomalení (Patent FAAC).
• Informace o stavu závory může být dále signalizována do zařízení pro kontrolu provozu.

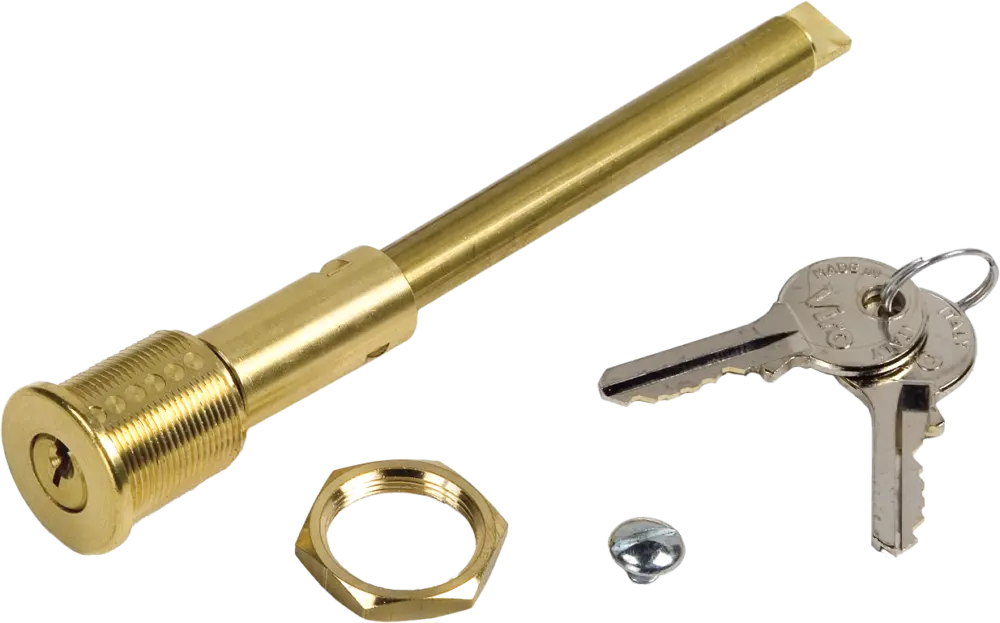

• Manuální odblokování pomocí trojhranného klíče.
• Vestavěný detektor indukční smyčky, dva nezávislé kanály.
• BUS technologie.
• Ideální řešení pro těžký provoz.
• Elektronické zpomalení (Patent FAAC).
• Informace o stavu závory může být dále signalizována do zařízení pro kontrolu provozu.
• Manuální odblokování pomocí trojhranného klíče.
• Vestavěný detektor indukční smyčky, dva nezávislé kanály.
• BUS technologie.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 620 Rapid

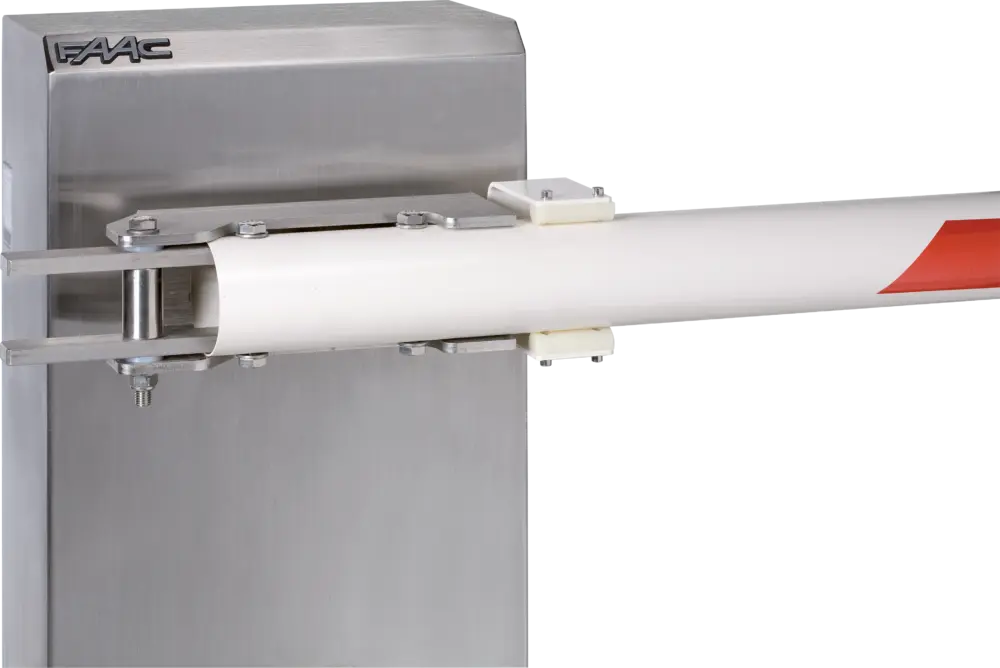

| model | maximální délka ráhna | otevírací čas | frekvence použití | řídící jednotka | objednací kód |
|---|---|---|---|---|---|
| 620 Rapid L/R | 4,0 m | 2 s (3 m) - 3 s (4 m) | nepřetržitě | vestavěná 624 BLD | viz níže |
| 620 Rapid zlamovací L/R | 3,0 m (zlamovací) | 3 s | nepřetržitě | vestavěná 624 BLD | viz níže |
| model | profil ráhna | délka ráhna | objednací kód L | objednací kód R |
|---|---|---|---|---|
| 620 Rapid | 620 obdélníkový standard | 2 065 až 2 555 mm | 1046338 | 1046538 |
| 2 565 až 3 055 mm | 1046348 | 1046548 | ||
| 3 065 až 3 815 mm | 1046358 | 1046558 | ||
| 620 obdélníkový standard s osvětlemím | 2 065 až 2 555 mm | 1046338 | 1046538 | |
| 2 565 až 3 055 mm | 1046348 | 1046548 | ||
| 3 065 až 3 665 mm | 1046358 | 1046558 | ||
| 620 kulatý S | 2 310 až 2 800 mm | 1046338 | 1046538 | |
| 2 810 až 3 300 mm | 1046348 | 1046548 | ||
| 620 kulatý vyrážecí | 2 250 až 2 740 mm | 1046338 | 1046538 | |
| 2 750 až 3 000 mm | 1046348 | 1046548 |
* A = H - 1125 (mm), kde H je rozměr od podlahy ke stropu.
Balení 620 Rapid obsahuje: tělo závory, hydraulický pohon s řídící jednotkou 624 BLD a vyvažovací pružinou, instalační příslušenství a trojhranný uvolňovací klíč.
Technická specifikace 620 Rapid
| model | 620 Rapid |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní |
| Otáčky | 1 400 - 2 800 ot. / min * |
| Příkon | 220 W |
| Maximální kroutící moment | 0 až 150 / 0 až 140 Nm * |
| Průtok pumpy | 1,5 - 2 l / min * |
| Materiál | ocel |
| Povrchová úprava | 100μ epoxy-zinková vrstva antikorozní ochrany + polyesterová barva RAL 2004 |
| Enkodér | ne - nastavení tlaku pro bezpečné otevírání a zavírání |
| Zpomalení | elektronicky - řízeno spínačem |
| Typ ráhna | obdélníkové / kulaté / vyrážecí |
| Provozní teplota | -20 °C až +55 °C |
| Tepelná ochrana motoru | 120 °C |
| Chlazení | vzduchem |
| Třída krytí | IP44 |
| Hmotnost pohonu | 73 kg |
| Typ oleje | FAAC HP |
| Rozměry (d × š × v) | 350 × 170 × 1 080 mm |
| Maximální délka ráhna | 3,8 m |
| Otevírací čas (90 °) | 2 s (3 m) - 3 s (4 m) |
| Frekvence použití | nepřetržitý provoz |
| Řídící jednotka | vestavěná 624 BLD |
* údaje uvedené k 230 V~ 50 Hz.
Příklad typické instalace 620 Rapid
Slaboproudé kabely Ⓐ
- 3 × 0,5 mm² kabel
- 2 × 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2 × 1,5 mm² + T kabel
- 2 × 1,5 mm² kabel
Zvýhodněná sada 620 Rapid
| obr. | ks | obsah sady (3 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 620 Rapid (L/R) | 1046348/548 |
| 2 | 1 | ráhno o délce 3 m | 428089 |
| - | 1 | držák ráhna | 428342 |
| obr. | ks | obsah sady (4 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 620 Rapid (L/R) | 1046358/558 |
| 2 | 1 | ráhno o délce 4 m | 428090 |
| - | 1 | držák ráhna | 428342 |
