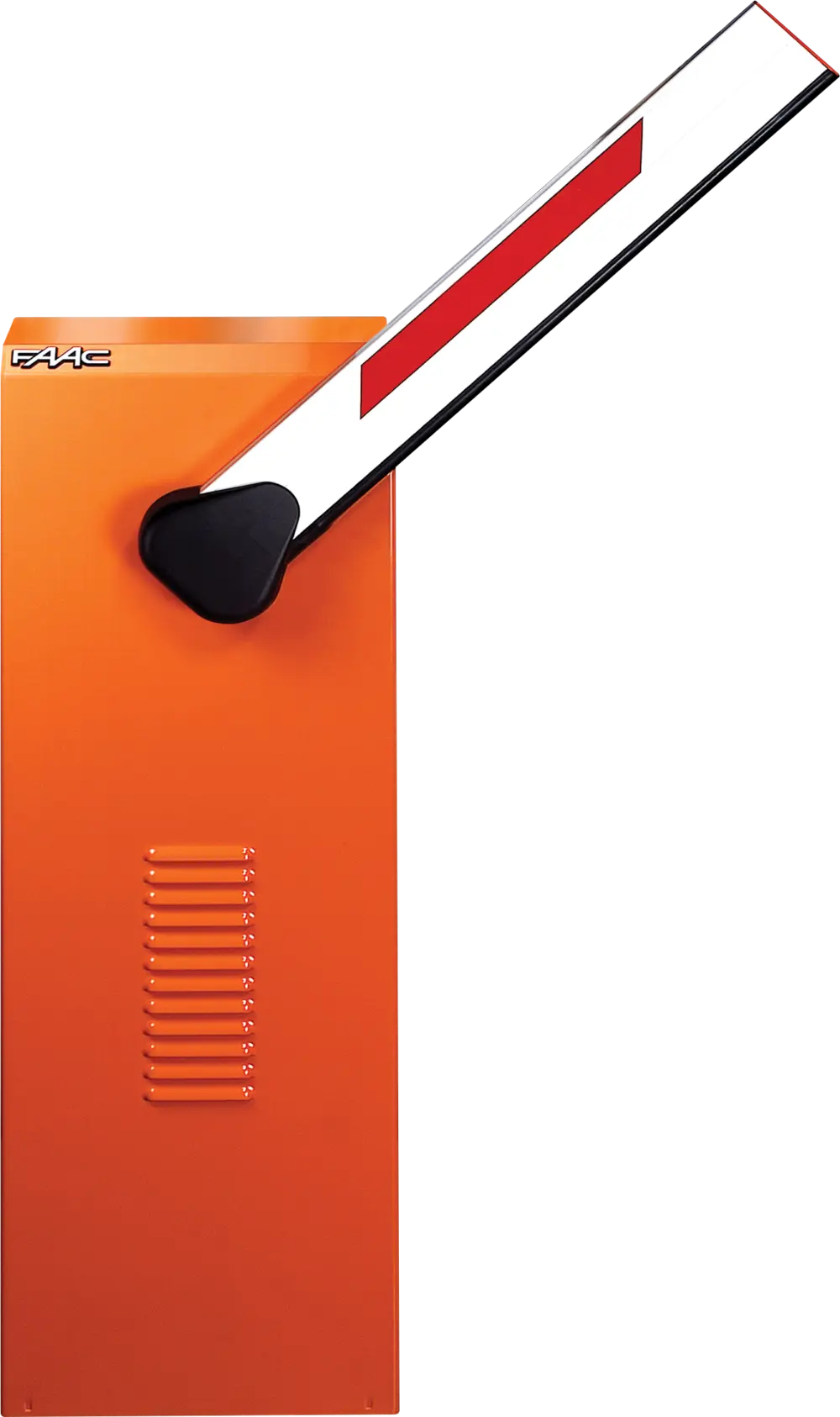

620 Standard
230V automatická závora
Maximální délka ráhna
4 – 5 m
Otevírací čas
3,5 – 4,5 s
Frekvence použití
70 %
• Hydraulická závora s hydrozámkem pro otevřeno a zavřeno.
• Ideální řešení pro těžký, ne však nepřetržitý provoz.
• Elektronické zpomalení (Patent FAAC).
• Informace o stavu závory může být dále signalizována do zařízení pro kontrolu provozu.
• Manuální odblokování pomocí trojhranného klíče.
• Vestavěný detektor indukční smyčky, dva nezávislé kanály.
• BUS technologie.
• Ideální řešení pro těžký, ne však nepřetržitý provoz.
• Elektronické zpomalení (Patent FAAC).
• Informace o stavu závory může být dále signalizována do zařízení pro kontrolu provozu.
• Manuální odblokování pomocí trojhranného klíče.
• Vestavěný detektor indukční smyčky, dva nezávislé kanály.
• BUS technologie.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 620 Standard
| model | maximální délka ráhna | otevírací čas | frekvence použití | řídící jednotka | objednací kód |
|---|---|---|---|---|---|
| 620 Standard L/R | 5,0 m | 5 s (3 m) - 4,5 s (4 m) | 70 % | vestavěná 624 BLD | viz níže |
| 620 Standard zlamovací L/R | 4,0 m (zlamovací) | 5 s (3 m) - 4,5 s (4 m) | 70 % | vestavěná 624 BLD | viz níže |
| model | profil ráhna | délka ráhna | objednací kód L | objednací kód R |
|---|---|---|---|---|
| 620 Standard | 620 obdélníkový standard | 1 315 až 2 055 mm | 1046268 | - |
| 620 Standard | 620 obdélníkový standard | 2 065 až 2 555 mm | 1046208 | 1046408 |
| 620 Standard | 620 obdélníkový standard | 2 565 až 3 055 mm | 1046278 | 1046478 |
| 620 Standard | 620 obdélníkový standard | 3 065 až 3 815 mm | 1046288 | 1046488 |
| 620 Standard | 620 obdélníkový standard | 3 825 až 4 815 mm | 1046228 | 1046428 |
| 620 Standard | 620 obdélníkový standard s osvětlením | 1 315 až 2 055 mm | 1046268 | - |
| 620 Standard | 620 obdélníkový standard s osvětlením | 2 065 až 2 555 mm | 1046208 | 1046408 |
| 620 Standard | 620 obdélníkový standard s osvětlením | 2 565 až 3 055 mm | 1046278 | 1046478 |
| 620 Standard | 620 obdélníkový standard s osvětlením | 3 065 až 3 665 mm | 1046288 | 1046488 |
| 620 Standard | 620 obdélníkový standard s osvětlením | 3 675 až 4 490 mm | 1046228 | 1046428 |
| 620 Standard | 620 obdélníkový standard s osvětlením | 4 500 až 4 815 mm | 1047508 | 1047518 |
| 620 Standard | 620 obdélníkový standard s plůtkem | 1 815 až 2 805 mm | 1046208 | 1046408 |
| 620 Standard | 620 obdélníkový standard s plůtkem | 2 815 až 3 555 mm | 1046218 | 1046418 |
| 620 Standard | 620 obdélníkový standard s plůtkem | 3 565 až 3 815 mm | 1046228 | 1046428 |
| 620 Standard | 620 obdélníkový standard s plůtkem | 3 825 až 4 815 mm | 1047508 | 1047518 |
| 620 Standard | 620 kulatý S | 0 až 2 300 mm | 1046268 | - |
| 620 Standard | 620 kulatý S | 2 310 až 2 800 mm | 1046208 | 1046408 |
| 620 Standard | 620 kulatý S | 2 810 až 3 300 mm | 1046278 | 1046478 |
| 620 Standard | 620 kulatý S | 3 310 až 3 800 mm | 1046288 | 1046488 |
| 620 Standard | 620 kulatý S | 3 810 až 4 300 mm | 1046228 | 1046428 |
| 620 Standard | 620 kulatý S | 4 310 až 5 000 mm | 1046228 | 1046428 |
| 620 Standard | 620 kulatý S s plůtkem | 0 až 2 300 mm | 1046268 | - |
| 620 Standard | 620 kulatý S s plůtkem | 2 310 až 2 800 mm | 1046208 | 1046408 |
| 620 Standard | 620 kulatý S s plůtkem | 2 810 až 3 300 mm | 1046218 | 1046418 |
| 620 Standard | 620 kulatý S s plůtkem | 3 310 až 3 800 mm | 1046228 | 1046428 |
| 620 Standard | 620 kulatý S s plůtkem | 3 810 až 4 300 mm | 1047508 | 1047518 |
| 620 Standard | 620 kulatý S s plůtkem | 4 310 až 5 000 mm | 1047508 | 1047518 |
| 620 Standard | 620 kulatý vyrážecí | 1 500 až 2 240 mm | 1046268 | - |
| 620 Standard | 620 kulatý vyrážecí | 2 250 až 2 740 mm | 1046208 | 1046408 |
| 620 Standard | 620 kulatý vyrážecí | 2 750 až 3 000 mm | 1046278 | 1046478 |
| 620 Standard zlamovací | 620 obdélníkový zlamovací A* = 1 315 až 1 814 mm | 2 825 až 3 815 mm | 1047048 | 1047148 |
| 620 Standard zlamovací | 620 obdélníkový zlamovací A* = 1 815 až 2 075 mm | 1 825 až 2 815 mm | 1047048 | 1047148 |
Balení 620 Standard obsahuje: tělo závory, hydraulický pohon s řídící jednotkou 624 BLD a vyvažovací pružinou, instalační příslušenství a trojhranný uvolňovací klíč.
Technická specifikace 620 Standard
| model | 620 Standard |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní |
| Otáčky | 1 400 ot. / min* |
| Příkon | 220 W |
| Maximální kroutící moment | 0 až 220 / 0 až 180 Nm * |
| Průtok pumpy | 0,75-1 l / min * |
| Materiál | ocel |
| Povrchová úprava | 100μ epoxy-zinková vrstva antikorozní ochrany + polyesterová barva RAL 2004 |
| Enkodér | ne - nastavení tlaku pro bezpečné otevírání a zavírání |
| Zpomalení | elektronicky - řízeno spínačem |
| Typ ráhna | obdélníkové / kulaté / zlamovací / vyrážecí |
| Provozní teplota | -20 °C až +55 °C |
| Tepelná ochrana motoru | 120 °C |
| Chlazení | - |
| Třída krytí | IP44 |
| Hmotnost pohonu | 73 kg |
| Typ oleje | FAAC HP |
| Rozměry (d × š × v) | 350 × 170 × 1 080 mm |
| Maximální délka ráhna | 5 m |
| Otevírací čas (90 °) | 3,5 s (3 m) - 4,5 s (4 m) |
| Frekvence použití | 70 % |
| Řídící jednotka | vestavěná 624 BLD |
Příklad typické instalace 620 Standard
Slaboproudé kabely
- 2× 0,5 mm² kabel
- 3× 0,5 mm² kabel
Napájecí kabely (230V)
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 620 Standard
| obr. | ks | obsah sady (3 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 620 STD (L/R) | 1046278/478 |
| 2 | 1 | ráhno o délce 3 m | 428089 |
| - | 1 | držák ráhna | 428342 |
| obr. | ks | obsah sady (4 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora 620 STD (L/R) | 1046288/488 |
| 2 | 1 | ráhno o délce 4 m | 428090 |
| - | 1 | držák ráhna | 428342 |
| obr. | ks | obsah sady (5 m) | objednací kód |
|---|
