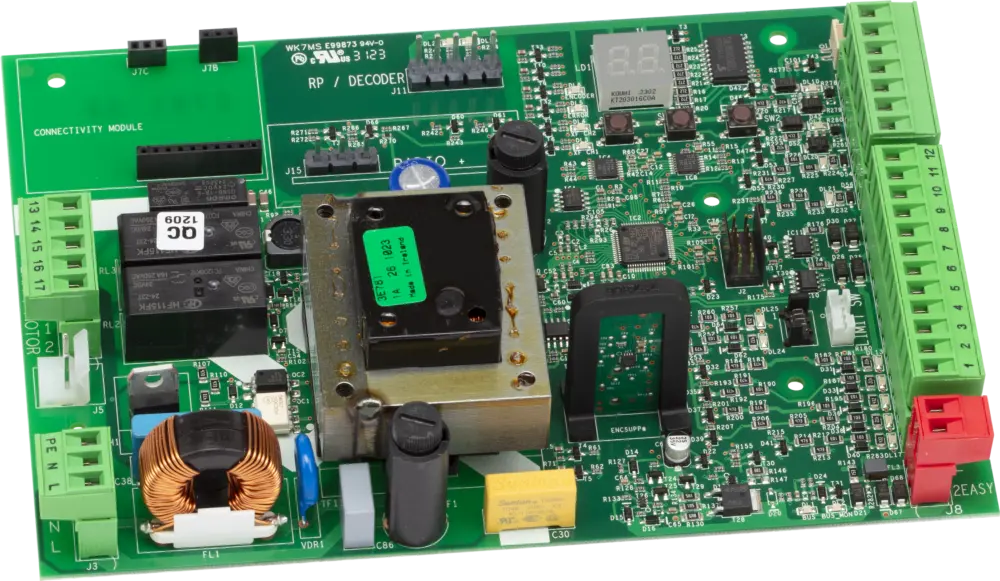

E781 S LC
Nízkospotřebová řídící jednotka
NOVINKA
Vestavěná nízkospotřebová řídící jednotka E781 S LC pro pohony 740 C a 741 C (63003530) nebo pro pohony 746 C a 844 C (63003478).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely E781 S LC
| model | objednací kód |
|---|---|
| Vestavěná nízkospotřebová řídící jednotka E781 S LC pro pohony 740 C a 741 C | 63003530 |
| Vestavěná nízkospotřebová řídící jednotka E781 S LC pro pohony 746 C a 844 C | 63003478 |
Technická specifikace E781 S LC
| model | E781 S LC |
|---|---|
| Napájení | 220-240 V~ 50/60 Hz |
| Maximální příkon | 23,5 W |
| Maximální příkon pohonu | 430 W (740 C) / 530 W (741 C) |
| Maximální proud příslušenství | 0,5 A (0,4 A při 65°) / Bus 2easy 0,3 A |
| Signalizace stavu | pomocí displeje a LED diod |
| Programování | 3 tlačítka a displej / Simply Connect |
| Logické funkce | poloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika / automatika „s bezpečnostními prvky“ (S) / automatika „Krok za krokem s bezpečnostními prvky“ (SP) / poloautomatika (b) / mrtvý muž (dead-man) (C) / mix (otevřít impulzem / zavírá mrtvý muž) (bC) / automatika s okamžitým zavřením (Ar) / automatika 1 / bezpečnostní automatika „krok za krokem“ (AP) |
| Programovatelné funkce | pracovní logika / doba pauzy / síla / směr otevírání a zavírání / maximální rozběhová síla / Fail Safe / rychlost otevírání a zavírání / zpomalení pro otevírání a zavírání / 2× nastavení výstupů / BUS 2-Easy / citlivost proti nárazu / citlivost enkodéru / doba částečného otevření / pracovní čas / vyžádání servisu / počítadlo cyklů |
| Pracovní čas | programovatelný (od 0 do 10 min) |
| Pauza | programovatelná (od 0 do 4 min) |
| Nastavení síly | nastavitelná od 01 do 50 stupňů |
| Vstupní konektory | BUS 2-Easy / vstupy kompletně programovatelné přes Simply Connect (otevřít, částečně otevřít, zavřít, prioritně otevřít, prioritně zavřít, nouzové zavření, nouzové otevření, stop, bezpečnostní zařízení při otevírání, bezpečnostní zařízení při zavírání) / vstup pro snímač koncových poloh / vstupy pro připojení motorů / enkodéry |
| Výstupní konektory | OUT 1 a OUT 2 - programovatelné multifunkční výstupy / maják / motor / napájení příslušenství 24V |
| Rychlokonektor | FDS (XF433-868Mhz) / OmniDEC XF868/433 / přijímač RP 868/433 / připojení Simply Connect XMBX (GSM) nebo XWBL (WiFi/LAN) |
| Pojistky | 3× |
| Provozní teplota | -20 °C až +65 °C |
| Simply Connect | Konektor Simply Connect slouží k připojení zařízení, které umožňuje správu ovládacích prvků a nastavení řídící jednotky pomocí webového rozhraní, nebo mobilní aplikace. |
