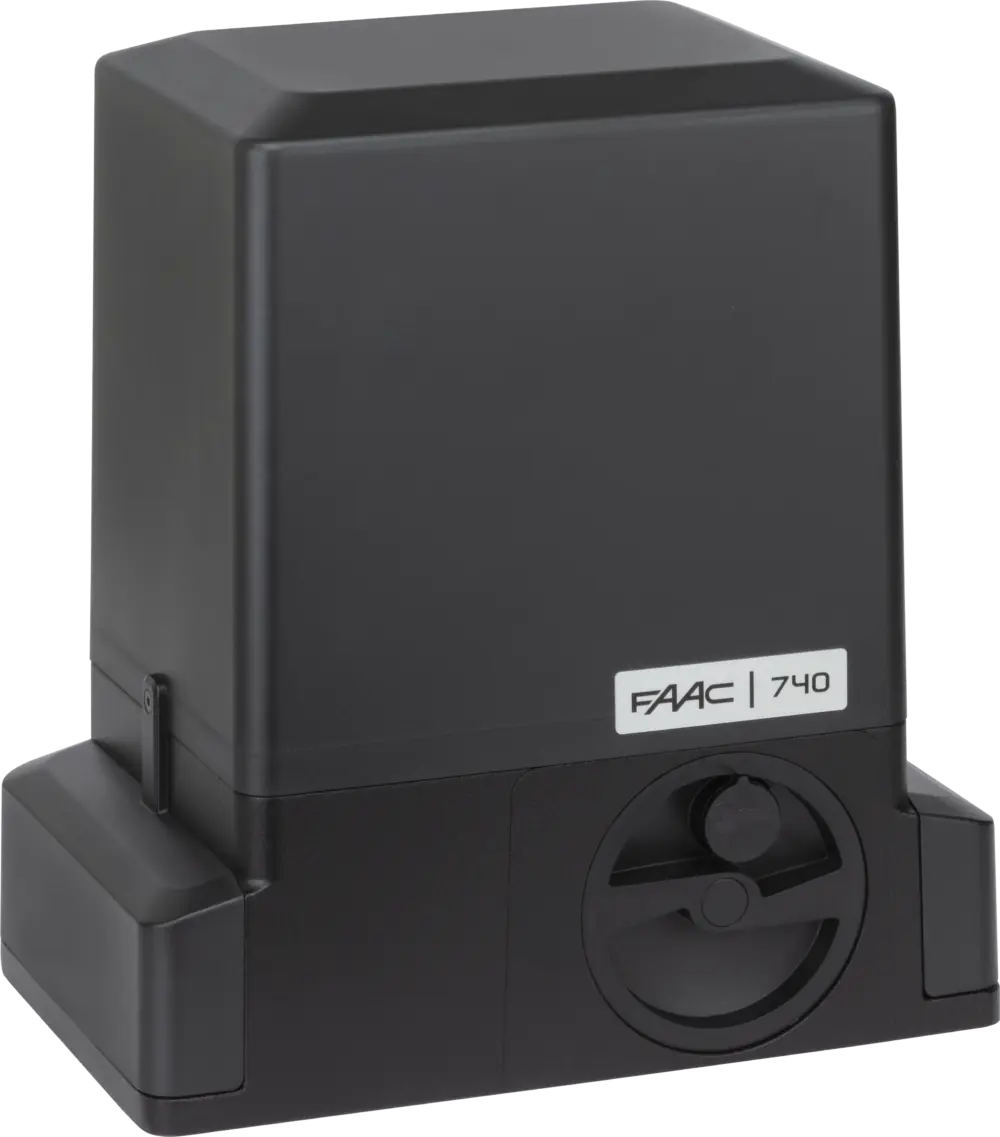

740 C

230V elektromechanický pohon

novinka
Maximální hmotnost brány
500 kg
Maximální rychlost
12 m / min
Frekvence použití
55 cyklů / hod
CESafeZone2easyOmniDecSimply ConnectFDSGreenTech
FAAC 740 C je moderní elektromechanický pohon pro automatizaci posuvných bran do hmotnosti 500 kg. Je určen především pro rezidenční použití a kombinuje osvědčenou mechanickou konstrukci řady 740 s novou generací elektronického řízení, která přináší přesnější chod, vyšší komfort a široké možnosti dalšího rozšíření.

Integrovaná řídicí jednotka E781S LC umožňuje nastavovat rychlost pohybu, citlivost detekce překážky a další provozní parametry. Vysokorychlostní enkodér průběžně sleduje pohyb brány a pomáhá optimalizovat sílu motoru, plynulost chodu i reakci při kontaktu s překážkou. Pohon dosahuje rychlosti až 12 m/min a je určen pro brány o délce až 15 m.

740 C podporuje moderní technologie FAAC FDS, omniDEC a BUS 2easy a lze jej propojit také se systémem Simply Connect pro vzdálenou správu. Řídicí jednotka disponuje úsporným režimem LC, který po určité době nečinnosti automaticky snižuje spotřebu v pohotovostním režimu pod 0,5 W.

FAAC 740 C je vhodnou volbou pro rodinné domy a rezidenční objekty, kde je požadován spolehlivý pohon posuvné brány s moderním elektronickým řízením, bezpečnostními funkcemi a možností vzdálené správy.
Objednací číslo: 109600
740 C

Modely 740 C

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
740 C s enkodérem500 kg55 cyklů / hodvestavěná E781 S LC109600
Balení 740 C s enkodérem obsahuje: elektromechanický pohon s řídící jednotkou, pastorek, enkodér, 10 μF kondenzátor, dva kusy uvolňovacího klíče, základovou desku a magnetické koncové spínače.

Technická specifikace 740 C

model740 C s enkodérem
Napájení220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronní
Příkon430 W
Maximální kroutící moment18 Nm (při 230 V ~ 50 Hz)
Maximální tlačná síla450 N (při 230 V ~ 50 Hz)
Převodový poměr1:25
Maximální délka brány15 m
Rychlost posunu brány12 m / min
Nastavení rychlosti a ovládání motoruano
Spínače koncových polohmagnetické
PastorekZ16 modul 4
Enkodérmagnetický enkodér
Nastavení sílypomocí řídící jednotky
Provozní teplota-20 °C až +55 °C
Tepelná ochrana pohonu140 °C
Třída krytíIP44
Hmotnost pohonu11,9 kg
Rozměry (d × š × v)295 × 181 × 320 mm
Maximální hmotnost brány500 kg
Frekvence použití55 cyklů / hodinu
Rozběhový kondenzátor10 μF
Řídící jednotkavestavěná E781 S LC

Příklad typické instalace 740 C

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2×1,5 mm² + T kabel
  • 2×1,5 mm² kabel

Zvýhodněná sada 740 C

Řídící jednotky pro 740 C

novinka
novinka
Vestavěná řídící jednotka E781 S LC
63003530

Kompletní složení komponentů systému 740 C

Programovatelné funkce 740 C

Příslušenství pro 740 C

Galvanizovaný hřeben 30 × 12 mm
490122
