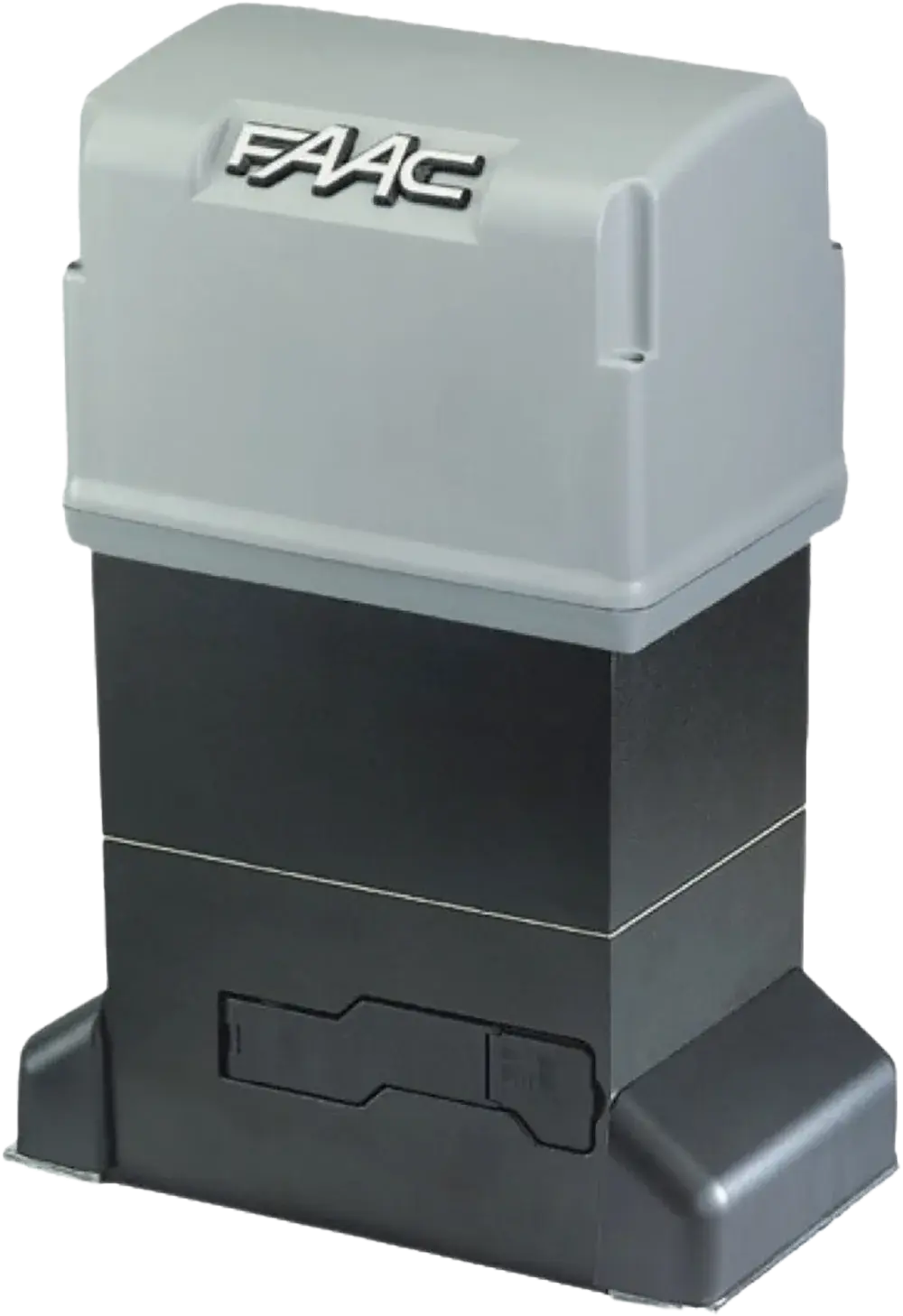

844 ER
230V elektromechanický pohon
Maximální hmotnost brány
1800 kg
Maximální rychlost
9,5 – 12 m/min
Frekvence použití
70 – 78%
• Ideální pro rezidenční a průmyslové využití.
• Bezpečnost proti přivření.
• Pohon je samosvorný, tudíž není nutná instalace elektrozámku.
• Dvoudisková spojka v olejové lázni.
• Magnetické koncové spínače.
• V případě výpadku elektrické energie je možné bránu otevírat a zavírat manuálně díky odblokovacímu systému chráněnému klíčem.
Systém GreenTech:
844 ER + E145
* Údaje uvedené k 230 V~ / 50 Hz.
• Bezpečnost proti přivření.
• Pohon je samosvorný, tudíž není nutná instalace elektrozámku.
• Dvoudisková spojka v olejové lázni.
• Magnetické koncové spínače.
• V případě výpadku elektrické energie je možné bránu otevírat a zavírat manuálně díky odblokovacímu systému chráněnému klíčem.
Systém GreenTech:
844 ER + E145
* Údaje uvedené k 230 V~ / 50 Hz.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 844 ER
| Model | Objednací číslo |
|---|---|
| 844 ER Z16 | 109837 |
Balení 844 ER Z16 navržené pro hřebenové aplikace obsahuje: pohon s pastorkem a řídící jednotkou 780 D, magnetické koncové spínače, klíček pro uvolnění a instalační příslušenství.
Technická specifikace 844 ER
| Model | 844 ER Z16 |
|---|---|
| Napájení | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový |
| Příkon | 660 W |
| Maximální kroutící moment | 37 Nm * |
| Maximální tlačná síla | 1 160 N * |
| Převodový poměr | 1:30 |
| Maximální délka křídla | 40 m |
| Rychlost posunu brány | 9,5 m/min |
| Nastavení rychlosti a ovládání motoru | ne |
| Koncové spínače | magnetické |
| Pastorek | Z16 modul 4 |
| Enkodér | magnetický |
| Nastavení síly | dvoudisková spojka v olejové lázni a pomocí řídící jednotky |
| Provozní teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 120 °C |
| Třída krytí | IP44 |
| Hmotnost pohonu | 14,5 kg |
| Typ oleje | FAAC HP |
| Rozměry (š × v × h) | 275 × 191 × 387 mm |
| Maximální hmotnost brány | 1800 kg |
| Frekvence použití | 70 - 78% |
| Řídící jednotka | vestavěná 780 D |
