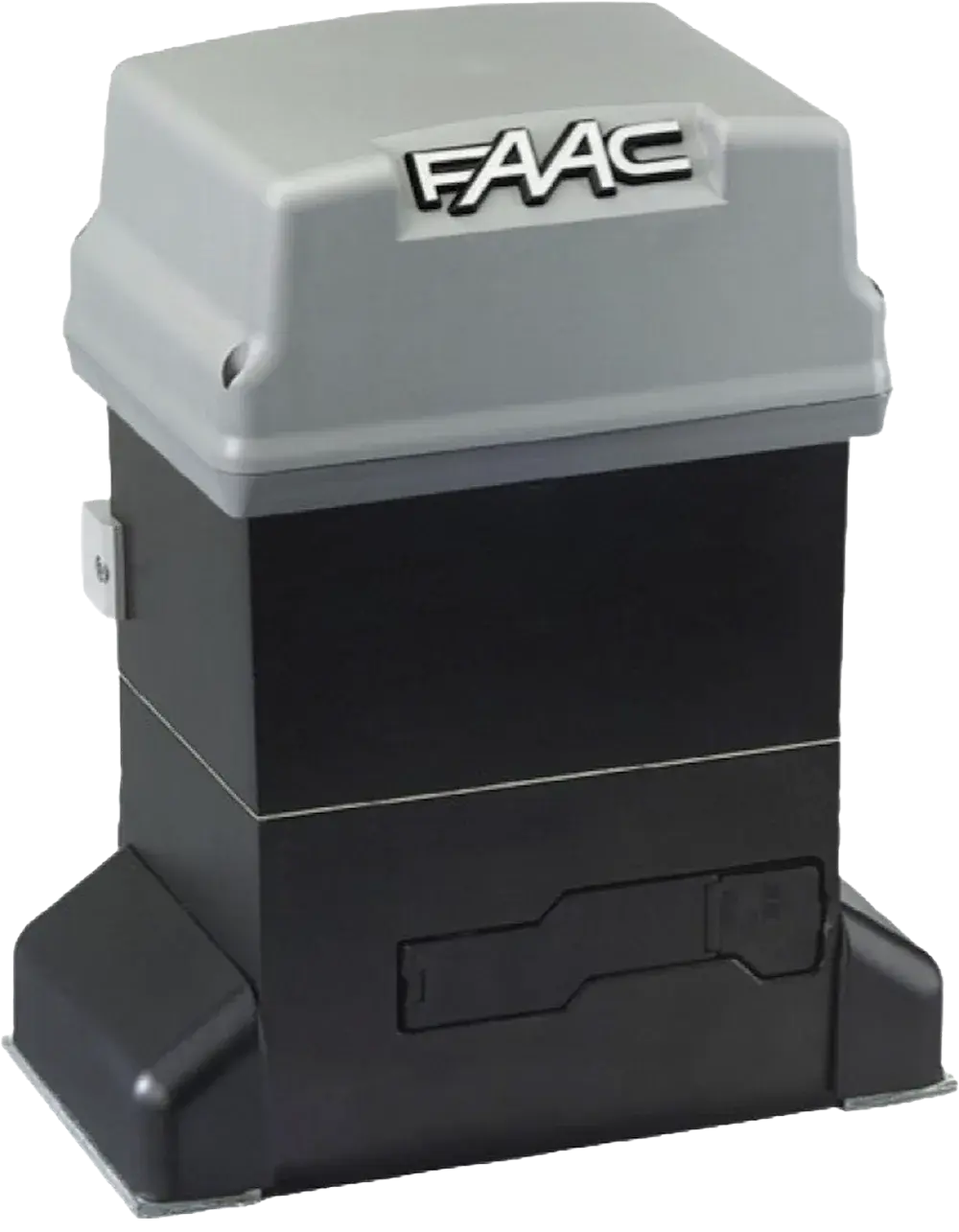

746 ER
230V elektromechanický pohon
Maximální hmotnost brány
400 – 600 kg
Maximální rychlost
9,6 – 12 m/min
Frekvence použití
70%
• Maximální bezpečnost proti přivření díky dvoudiskové spojce v olejové lázni a řídící jednotce s enkodérem.
• Pohon je samosvorný, není tedy nutná instalace elektrozámku.
• Manuální odblokování chráněné klíčem.
• Magnetické koncové spínače s jednoduchou montáží.
• Řídící jednotka chráněná krytem, jednoduché nastavení pomocí displeje.
• Pohon je samosvorný, není tedy nutná instalace elektrozámku.
• Manuální odblokování chráněné klíčem.
• Magnetické koncové spínače s jednoduchou montáží.
• Řídící jednotka chráněná krytem, jednoduché nastavení pomocí displeje.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 746 ER
| Model | Objednací číslo |
|---|---|
| 746 ER Z16 | 109776 |
| 746 ER Z20 | 109773 |
Balení 746 ER Z16 a ER Z20 navržené pro hřebenové aplikace obsahuje: pohon s pastorkem a řídící jednotkou 780 D, magnetické koncové spínače, klíček pro uvolnění a instalační příslušenství.
Technická specifikace 746 ER
| Model | 746 ER Z16 | 746 ER Z20 |
|---|---|---|
| Napájení | 220-240V~ 50/60 Hz | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový | jednofázový |
| Příkon | 400 W | 400 W |
| Maximální kroutící moment | 26 Nm * | 26 Nm * |
| Maximální tlačná síla | 810 N * | 650 N * |
| Převodový poměr | 1:30 | 1:30 |
| Maximální délka křídla | 40 m | 50 m |
| Rychlost posunu brány | 9,6 m/min | 12 m/min |
| Nastavení rychlosti a ovládání motoru | ne | ne |
| Koncové spínače | magnetické | magnetické |
| Pastorek | Z16 modul 4 | Z20 modul 4 |
| Enkodér | magnetický | magnetický |
| Nastavení síly | dvoudisková spojka v olejové lázni a pomocí řídící jednotky | |
| Provozní teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 120 °C | 120 °C |
| Třída krytí | IP44 | IP44 |
| Hmotnost pohonu | 14 kg | 14 kg |
| Typ oleje | FAAC HP | FAAC HP |
| Rozměry (š × v × h) | 275 × 191 × 336 mm | 275 × 191 × 336 mm |
| Maximální hmotnost brány | 600 kg | 400 kg |
| Frekvence použití | 70% | 70% |
| Řídící jednotka | vestavěná 780 D | vestavěná 780 D |
* Údaje uvedené k 230 V~ / 50 Hz.
