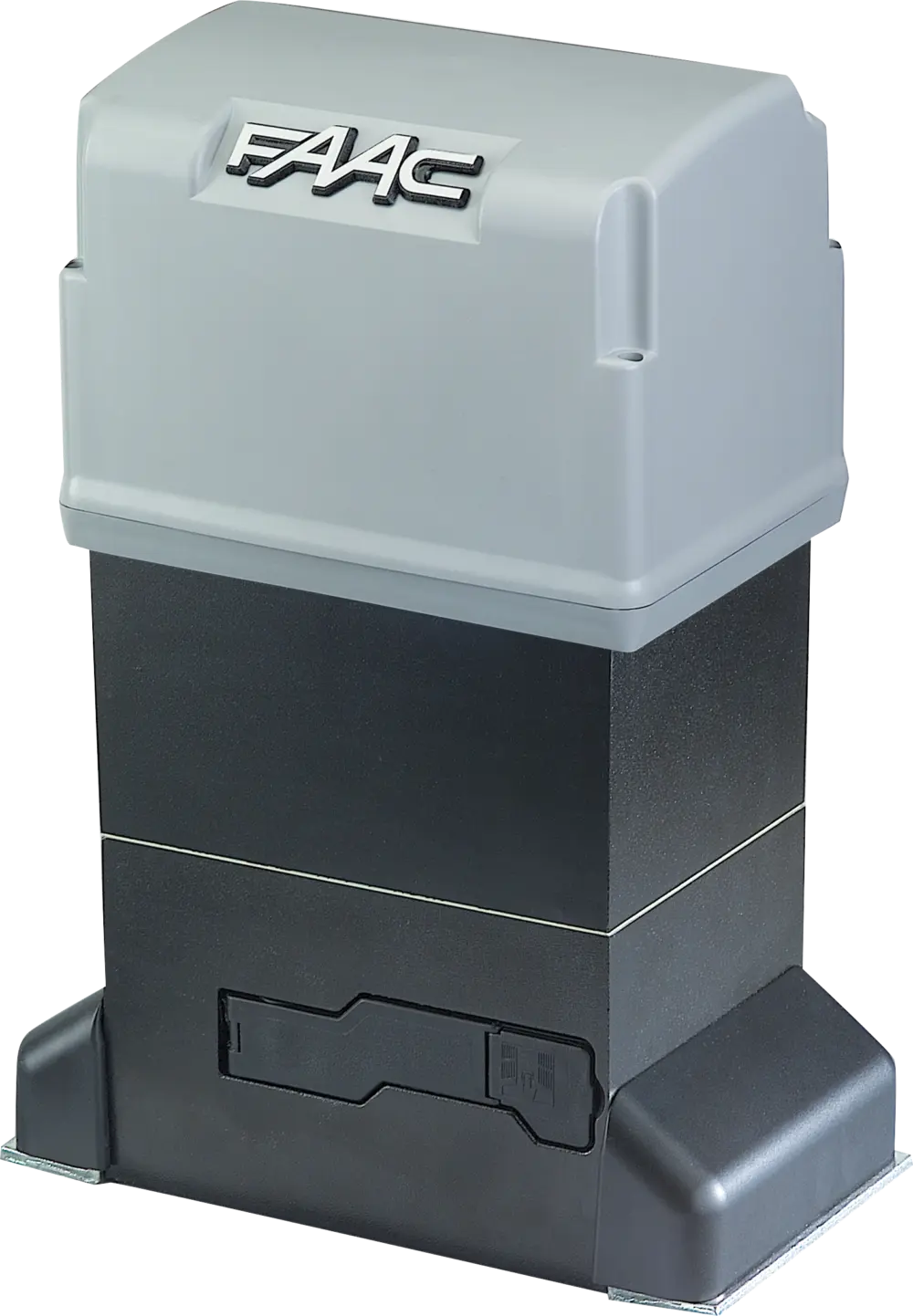

746 C
230V elektromechanický pohon
NOVINKA
Maximální hmotnost brány
400 – 600 kg
Maximální rychlost
9,6 – 12 m / min
Frekvence použití
nepřetržitý provoz
• Inovovaný převodový motor s integrovanou elektronickou řídící jednotkou E781 S LC s nastavitelnou regulací úrovně otáček. Obsahuje dva vyhrazené vstupy pro bezpečnostní lišty (NC nebo 8,2 KOhm) a technologii Bus2Easy.
• Nové vysoce výkonné zpětné řízení motoru se zpětnou vazbou s enkodérem s vysokým rozlišením: hladší zrychlení a zpomalení brány, optimalizace síly, snížená spotřeba a nastavitelná citlivost na detekci překážek.
• Kompatibilní s platformou Simply Connect a s novou rádiovou technologií FDS.
• Nové vysoce výkonné zpětné řízení motoru se zpětnou vazbou s enkodérem s vysokým rozlišením: hladší zrychlení a zpomalení brány, optimalizace síly, snížená spotřeba a nastavitelná citlivost na detekci překážek.
• Kompatibilní s platformou Simply Connect a s novou rádiovou technologií FDS.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 746 C
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální hmotnost | frekvence použití | |||
| 746 C Z16 | 600 kg | nepřetržitý provoz | vestavěná E781 S LC | 109745 |
| 746 C Z20 | 400 kg | nepřetržitý provoz | vestavěná E781 S LC | 109746 |

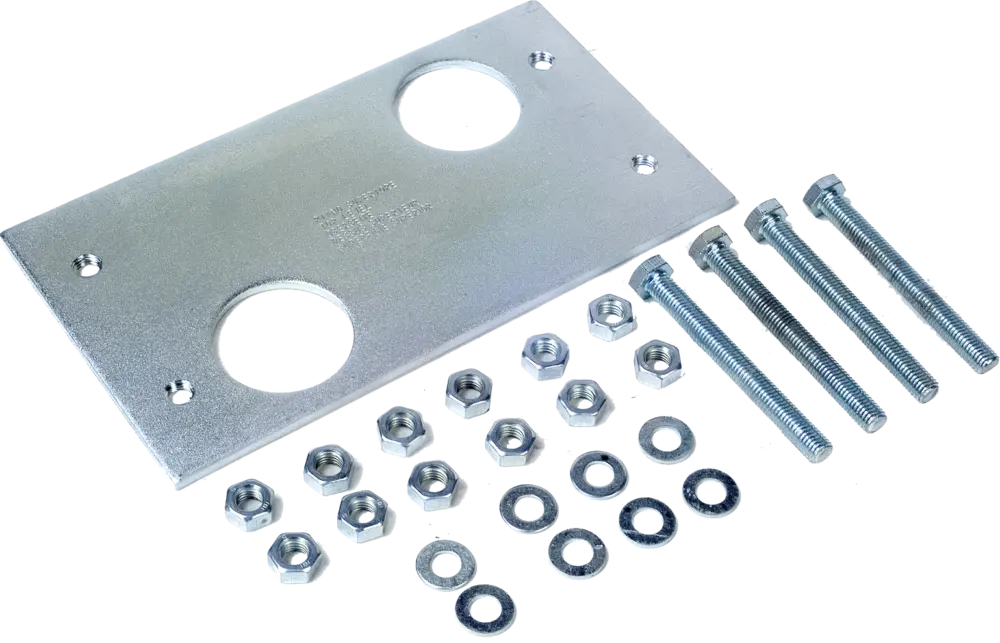

Balení 746 C Z16 a Z20 navržené pro hřebenové aplikace obsahuje: elektromechanický pohon s pastorkem a řídící jednotku E781 S LC, magnetické koncové spínače, uvolňovací klíč a instalační příslušenství.
Technická specifikace 746 C
| model | 746 C Z16 | 746 C Z20 |
|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | |
| Příkon | 150 W | |
| Pastorek | Z16 modul 4 | Z20 modul 4 |
| Maximální tlačná síla | 830 N | 665 N |
| Maximální hmotnost brány | 600 kg | 400 kg |
| Rychlost posunu brány | 9,6 m / min | 12 m / min |
| Maximální délka brány | 40 m | 50 m |
| Prostor pro zastavení | 30 mm | |
| Třída krytí | IP44 | |
| Kondenzátor | 12.5 μF | |
| Provozní teplota | -20 °C až +55 °C* | |
| Tepelná ochrana pohonu | 120 °C | |
| Hmotnost pohonu | 16,2 kg | 16,5 kg |
| Frekvence použití | nepřetržitý provoz | |
| Řídící jednotka | vestavěná E781 S LC | |
* Při teplotách od +55 °C do +65 °C a při max. 28 cyklech / hodinu a maximálním zatížení při příslušenství (včetně příslušenství Bus2Easy) 400 mA (místo 500 mA). Tento údaj platí při maximální hmotnosti brány a šířce 5 m.
Příklad typické instalace 746 C
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 2× 1,5 + T mm² kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 746 C
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 1 | pohon 746 C Z16 | 109745 |
| 1 | 1 | přijímač RP FDS LC 433-868 / XF FDS LC 433-868 | 787858 / 787860 |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuněk XP20 D | 785102 |
