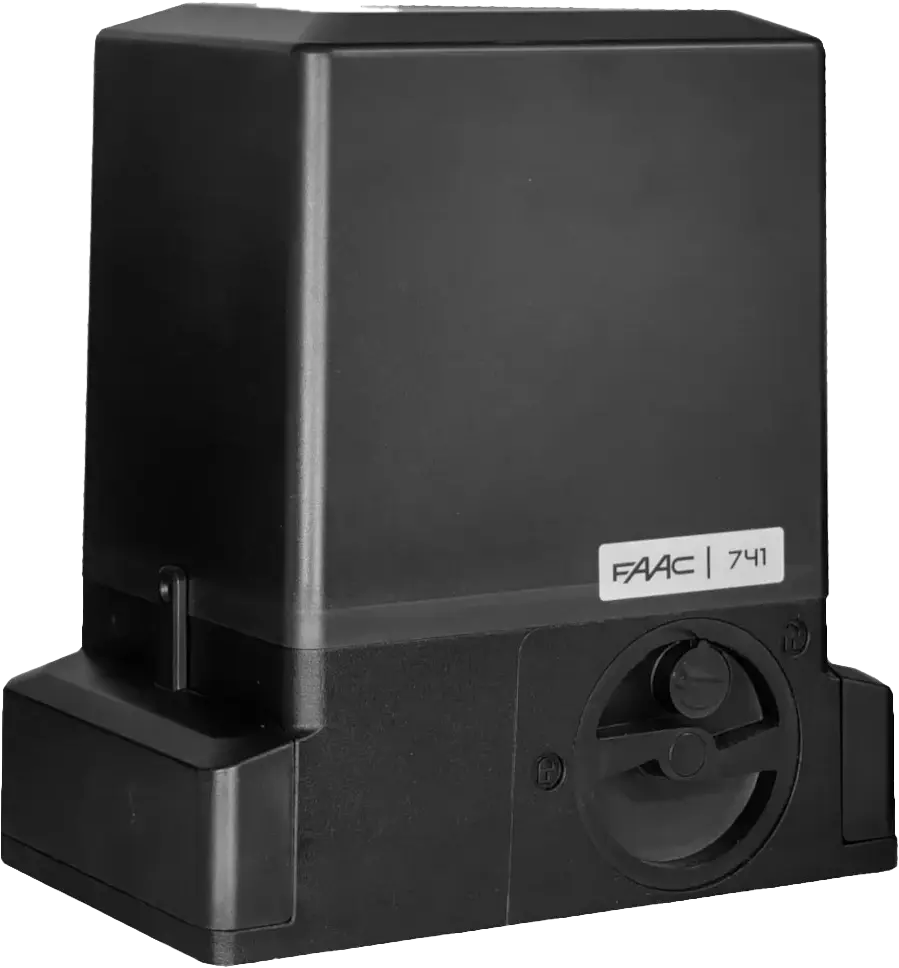

741
230V elektromechanický pohon
Maximální hmotnost brány
900 kg
Maximální rychlost
12 m / min
Frekvence použití
S3 – 40 %
• Rychlá a jednoduchá instalace díky integrované řídící jednotce.
• Pohon má samosvornou převodovku, není tedy nutná instalace elektrozámku.
• V případě výpadku elektrické energie je možné pohybovat bránou manuálně po pootočení odblokovacího systému, který je zabezpečen klíčem.
• Jednoduché programování pomocí displeje.
• Magnetické koncové spínače.
• Je-li pohon vybaven enkodérem, detekuje překážku a hlídá polohu brány.
• Pohon má samosvornou převodovku, není tedy nutná instalace elektrozámku.
• V případě výpadku elektrické energie je možné pohybovat bránou manuálně po pootočení odblokovacího systému, který je zabezpečen klíčem.
• Jednoduché programování pomocí displeje.
• Magnetické koncové spínače.
• Je-li pohon vybaven enkodérem, detekuje překážku a hlídá polohu brány.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 741
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální hmotnost | frekvence použití | |||
| 741 E Z16 | 900 kg | 40 % | vestavěná 740 D | 109781 |
| 741 E Z16 s enkodérem | 900 kg | 40 % | vestavěná 740 D | 1097815 |
Balení 741 E Z16 obsahuje: elektromechanický pohon s řídící jednotkou 740 D, pastorek, 12,5 µF kondenzátor, dva kusy uvolňovacího klíče, základovou desku a mechanické koncové spínače.
Balení 741 E Z16 s enkodérem obsahuje: elektromechanický pohon s řídící jednotkou 740 D, enkodér pro bezpečnost proti přivření, pastorek, 12.5 µF kondenzátor, dva kusy uvolňovacího klíče, základovou desku a mechanické koncové spínače.
Balení 741 E Z16 s enkodérem obsahuje: elektromechanický pohon s řídící jednotkou 740 D, enkodér pro bezpečnost proti přivření, pastorek, 12.5 µF kondenzátor, dva kusy uvolňovacího klíče, základovou desku a mechanické koncové spínače.
Technická specifikace 741
| model | 741 E Z16 |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní |
| Příkon | 500 W |
| Maximální kroutící moment | 24 Nm (při 230 V ~ 50 Hz) |
| Maximální tlačná síla | 650 N (při 230 V ~ 50 Hz) |
| Převodový poměr | 1:25 |
| Maximální délka brány | 15 m |
| Rychlost posunu brány | 12 m / min |
| Nastavení rychlosti a ovládání motoru | ne |
| Spínače koncových poloh | magnetické |
| Pastorek | Z16 modul 4 |
| Nastavení síly | pomocí řídící jednotky |
| Provozní teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Třída krytí | IP44 |
| Hmotnost pohonu | 11 kg |
| Rozměry (d × š × v) | 295 × 181 × 320 mm |
| Maximální hmotnost brány | 900 kg |
| Frekvence použití | S3 - 40% |
| Řídící jednotka | vestavěná 740 D |
Příklad typické instalace 741
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 741
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 1 | pohon 741 E Z16 | 109781 |
| 1 | 1 | přijímač RP FDS LC 433-868 | 787858 |
| 1 | 1 | dálkový ovladač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuněk XP20 D | 785102 |
