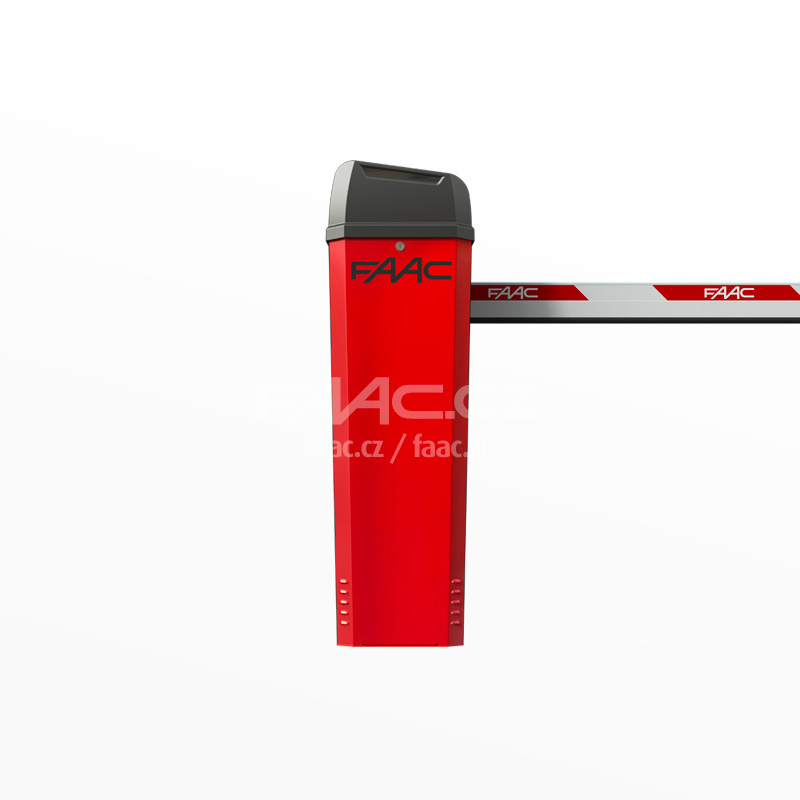

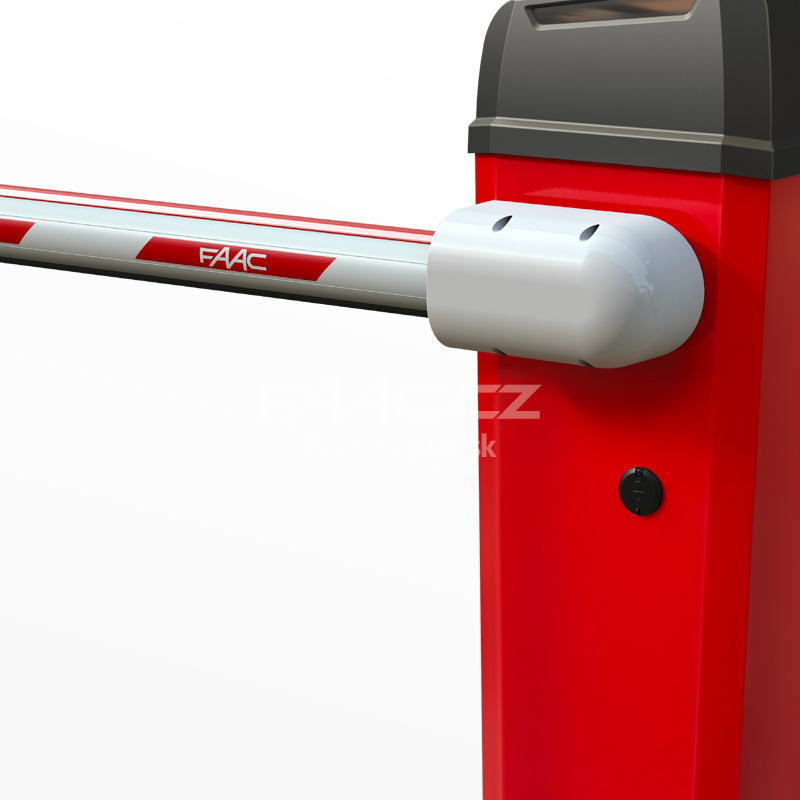

B614
24V automatická závora
Maximální délka ráhna
6 m
Otevírací čas
< 2 s (80 ° s 3m ráhnem)
Frekvence použití
nepřetržitý provoz
• Maximální bezpečnost proti přivření, motor s integrovaným enkodérem.
• Nastavení rychlosti a plynulý provoz.
• Integrovaná řídící jednotka v horní části těla závory znamená snadnou údržbu a pohodlné programování.
• Nastavení rychlosti a plynulý provoz.
• Integrovaná řídící jednotka v horní části těla závory znamená snadnou údržbu a pohodlné programování.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.

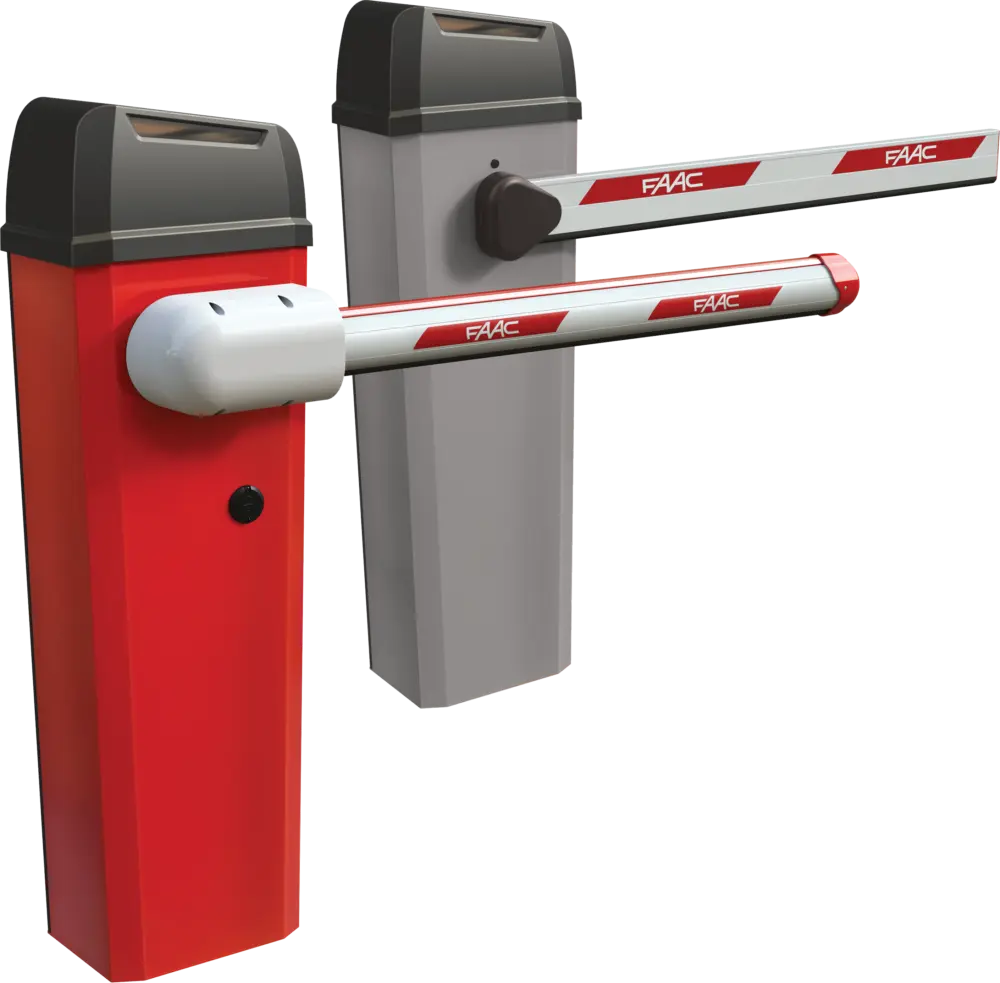

Modely B614
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho ráhna (m) | frekvence použití | |||
| B614 červená RAL 3020 | 6,0 | nepřetržitý provoz | vestavěná E614 | 104614 |
Balení B614 obsahuje: tělo závory, elektromechanický motor a převodovku, řídící jednotku E614, instalační příslušenství a trojhranný uvolňovací klíč.
Technická specifikace B614
| Model | B614 |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V |
| Příkon | 165 W |
| Minimální kroutící moment | 300 Nm |
| Materiál | ocel |
| Povrchová úprava | zinková vrstva o síle 20 μm a polyesterová barva |
| Enkodér | integrovaný v motoru |
| Typ zpomalení | elektronické a mechanické |
| Typ ráhna | obdélníkové a kulaté |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP55 (řídící jednotka) - IP44 |
| Hmotnost | 40 kg |
| Rozměry (d x š x v) | 360 x 250 x 1 163 mm |
| Maximální délka ráhna | 6 m |
| Čas otevření | 2 s (80 ° s 3 m ráhnem) |
| Frekvence použití | nepřetržitý provoz |
| Řídící jednotka | vestavěná E614 |
Příklad typické instalace B614
Slaboproudé kabely Ⓐ
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada B614
| obr. | ks | obsah sady (3 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora B614 | 104614 |
| - | 1 | držák ráhna | 428342 |
| 2 | 1 | obdélníkové ráhno o délce 3 m | 428089 |
| - | 1 | vyvažovací pružina | 721209 |
| obr. | ks | obsah sady (5 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora B614 | 104614 |
| - | 1 | držák ráhna | 428342 |
| 2 | 1 | obdélníkové ráhno o délce 5 m | 428091 |
| - | 1 | upevňovací mechanismus pro 2 pružiny | 490186 |
| - | 2 | vyvažovací pružina | 721209 |
| obr. | ks | obsah sady (6 m) | objednací kód |
|---|---|---|---|
| 1 | 1 | závora B614 | 104614 |
| 1 | 1 | držák kulatého ráhna S | 428445 |
| 2 | 1 | kulaté ráhno S o délce 4,3 m | 428043 |
| - | 1 | koncové kulaté ráhno S o délce 2 m | 428046 |
| 1 | spojka S | 428615 | |
| - | 1 | upevňovací mechanismus pro 2 pružiny | 490186 |
| - | 2 | vyvažovací pružina pro 6m ráhno | 721232 |
| 2 | 12 | reflexní samolepka | 490117 |
Řídící jednotky pro B614
Příslušenství pro B614
Společné příslušenství pro všechny aplikace B614

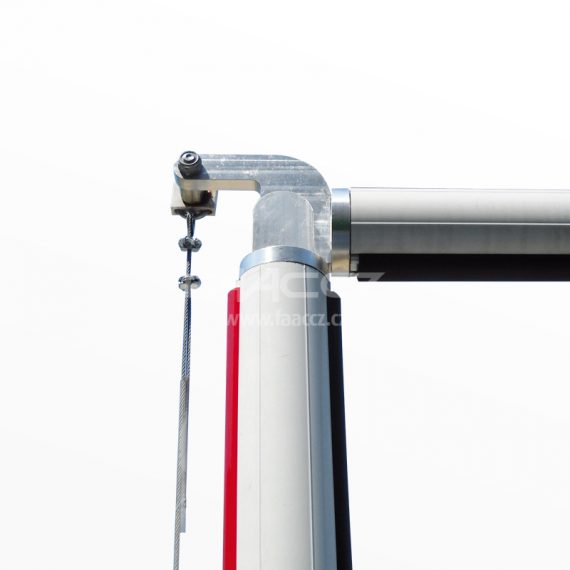

Kulatá ráhna S a specifické příslušenství
Obdélníková ráhna a specifické příslušenství
Vyvažovací pružiny pro kulatá ráhna S
| Počet pružin | Délka ráhna (mm) | S osvětlením (mm) | S plůtkem (mm) | S podpěrou (mm) | S osvětlením a podpěrou (mm) | S osvětlením a plůtkem (mm) | S plůtkem a podpěrou (mm) | S osvětlením, plůtkem a podpěrou (mm) | Se zlamovacím kitem (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 1900 až 4400 | 1800 až 4150 | 1700 až 3740 | 1400 až 3750 | 1400 až 3650 | 1550 až 3550 | 1750 až 3250 | 1750 až 2540 | 2300 až 3300 3310 až 3800 (když A≤2500) 3810 až 4800 (když A≤2200) |
| 2 | 4410 až 4900 | 4160 až 4900 | 3750 až 4900 | 3760 až 4900 | 3660 až 4900 | 3560 až 4900 | 3260 až 4550 | 2550 až 4100 | 3310 až 3800 (když A>2500) 3810 až 4800 (když A>2200) |
Vyvažovací pružiny pro obdélníková ráhna
| Počet pružin | Délka ráhna (mm) | S osvětlením (mm) | S plůtkem (mm) | S podpěrou (mm) | S plůtkem a podpěrou (mm) | Se zlamovacím kitem (mm) |
|---|---|---|---|---|---|---|
| 1 | 1850 až 4300 | 1800 až 4100 | 1650 až 3800 | 1350 až 3700 | 1750 až 3350 | 1850 až 2815 2816 až 3315 (když A ≤ 1600) 3316 až 3815 (když A ≤ 1250) |
| 2 | 4310 až 4810 | 4110 až 4810 | 3810 až 4810 | 3700 až 4810 | 3360 až 4700 | 2816 až 3315 (když A > 1600) 3316 až 3815 (když A > 1250) |
Vyvažovací pružiny pro kulatá ráhna S s osvětlením
| Délka (mm) | Objednací kód |
|---|---|
| 2 300 | 428045 |
| 3 300 | 428042 |
| 4 300 | 428043 |
| 5 000 | 428002 |
