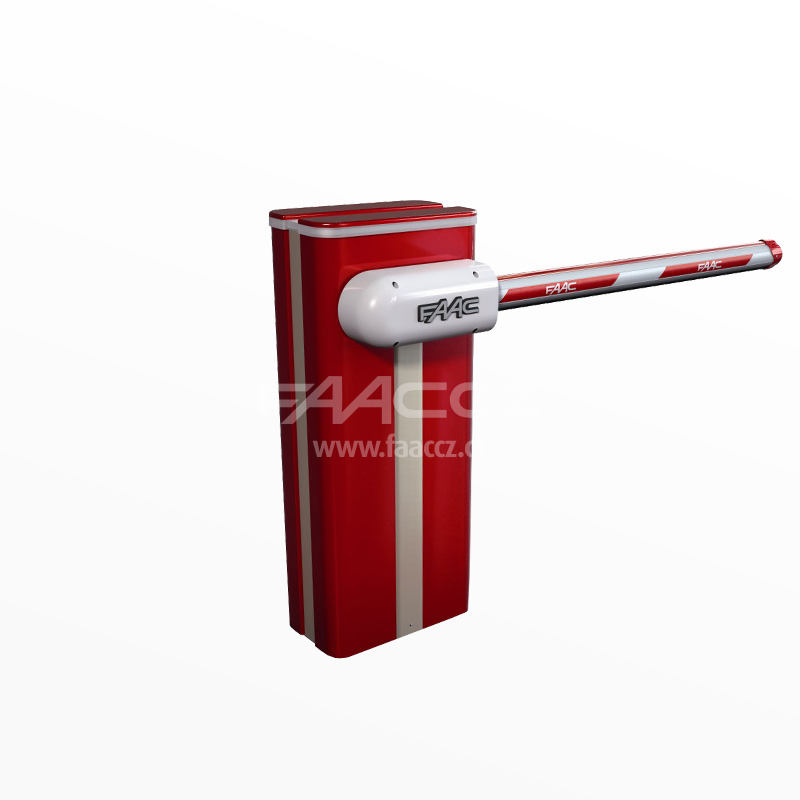

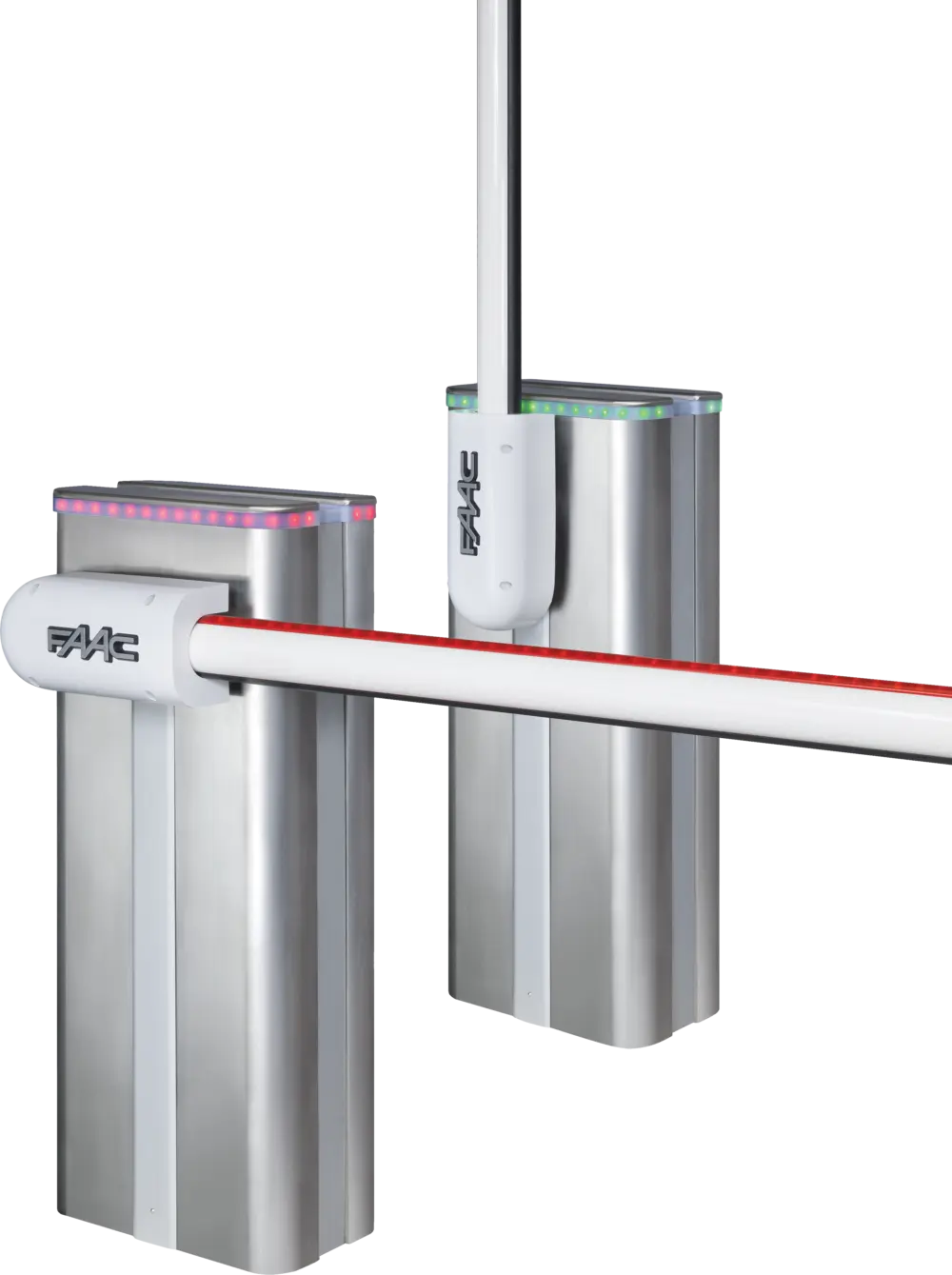

B680 H
24V hybridní automatická závora
Maximální délka ráhna
2 – 8 m
Otevírací čas
1,5 – 6 s
Frekvence použití
nepřetržitý provoz
• Hybridní technologie s hydraulikou a bezkartáčovým motorem.
• ”Věčné” pružiny B680 H byly navrženy tak, aby vydržely 2 000 000 cyklů bez speciální údržby.
• Pouze jeden typ závory a dva druhy pružin pro skládaná ráhna od 2 do 8 m (pravá a levá verze a různé rychlosti).

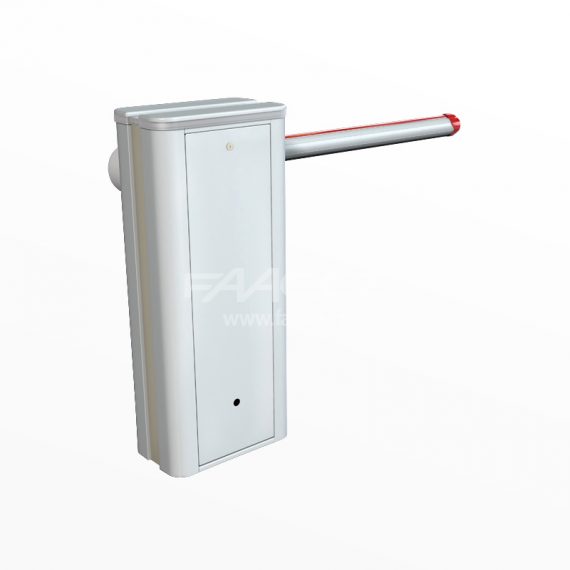

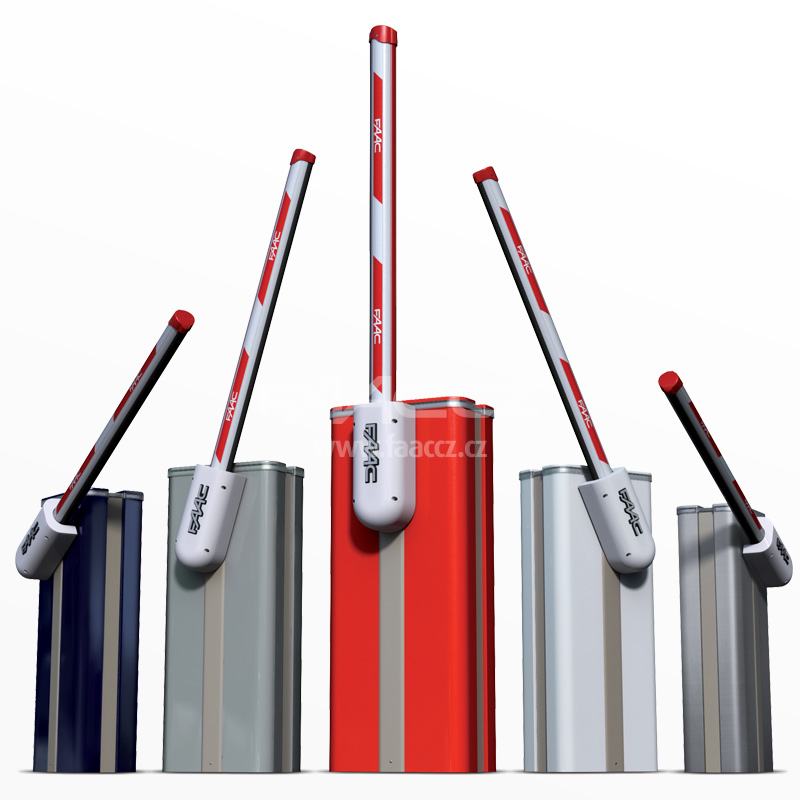

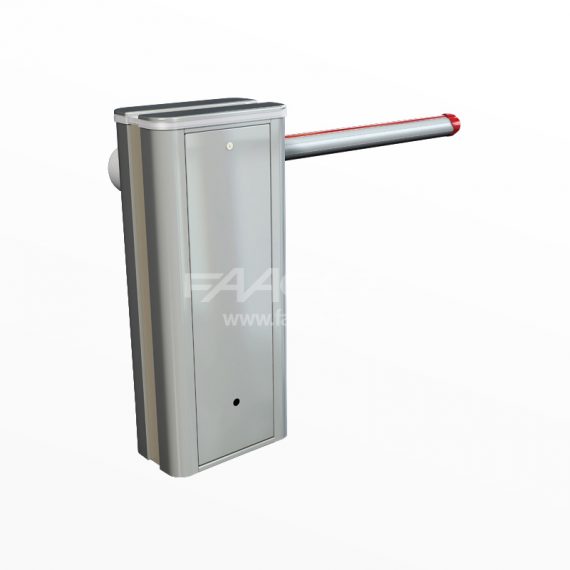

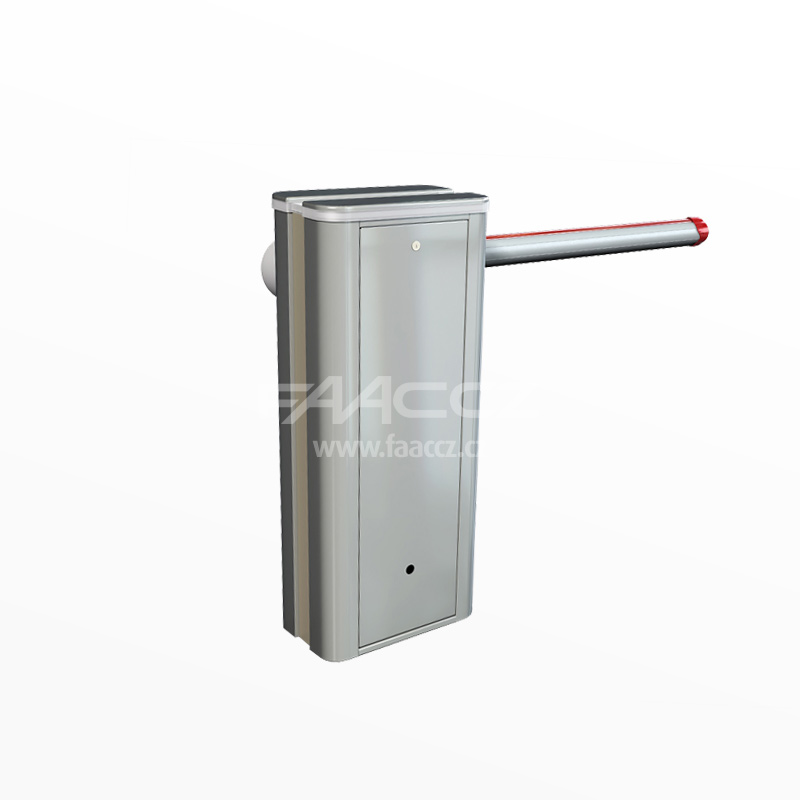

• Odnímatelný kryt dostupný ve 4 barvách a v nerezové verzi.
• Vysoké rychlosti otevírání volitelné elektronicky od 1,5 s (průjezd 2 m) až po 6 s (průjezd 8 m).
• Jednoduché programování díky technologicky vyspělé řídící jednotce. Integrovaný enkodér (reverzace pohybu při detekci překážky), dva integrované snímače indukční smyčky, volba master/slave funkce pro zapojení dvou protilehlých závor.
• Integrované blikající LED osvětlení v antivandal provedení a LED osvětlení ráhna (rozšiřující příslušenství).
• ”Věčné” pružiny B680 H byly navrženy tak, aby vydržely 2 000 000 cyklů bez speciální údržby.
• Pouze jeden typ závory a dva druhy pružin pro skládaná ráhna od 2 do 8 m (pravá a levá verze a různé rychlosti).
• Odnímatelný kryt dostupný ve 4 barvách a v nerezové verzi.
• Vysoké rychlosti otevírání volitelné elektronicky od 1,5 s (průjezd 2 m) až po 6 s (průjezd 8 m).
• Jednoduché programování díky technologicky vyspělé řídící jednotce. Integrovaný enkodér (reverzace pohybu při detekci překážky), dva integrované snímače indukční smyčky, volba master/slave funkce pro zapojení dvou protilehlých závor.
• Integrované blikající LED osvětlení v antivandal provedení a LED osvětlení ráhna (rozšiřující příslušenství).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely B680 H
| model | použití | řídící jednotka | objednací kód | ||
|---|---|---|---|---|---|
| délka ráhna | otevírací čas | frekvence použití | |||
| B680 H | 2,3 až 8,3 m | 1,5 s (2 m) až 6 s (8 m) | nepřetržitě | vestavěná E680 S | 104680 |
Balení B680 H obsahuje: tělo závory s řídící jednotkou a absolutním enkodérem, hydraulický pohybový systém, instalační přísl. a trojhranný uvolňovací klíč.
Neobsahuje: kapsu a vyvažovací pružinu (prodáváno společně pod jiným objednacím číslem).
Neobsahuje: kapsu a vyvažovací pružinu (prodáváno společně pod jiným objednacím číslem).
Technická specifikace B680 H
| model | B680 H |
|---|---|
| Napájení | 100 - 240 V~ 50/60 Hz |
| Elektromotor | bezkartáčový 36 V ⎓ |
| Otáčky | 1 000 - 6 000 ot. / min |
| Příkon | 240 W |
| Průtok pumpy | 3,2 l / min |
| Materiál | ocel |
| Povrchová úprava | 100μ epoxy-zinková vrstva antikorozní ochrany + barva |
| Enkodér | magnetický absolutní enkodér |
| Zpomalení | elektronicky - pomocí enkodéru |
| Typ ráhna | kulaté / zlamovací / vyrážecí |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP56 (certifikát TÜV) |
| Hmotnost pohonu | 85 kg (65 kg tělo závory + 20 kg kryt) |
| Typ oleje | FAAC HP |
| Rozměry (d × š × v) | 469 × 279 × 1 100 mm |
| Maximální délka ráhna | 2 - 8 m |
| Otevírací čas (90 °) | 1,5 s (2 m) - 6 s (8 m) |
| Frekvence použití | nepřetržitý provoz |
| Řídící jednotka | vestavěná E680 S |
Příklad typické instalace B680 H
Slaboproudé kabely Ⓐ
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada B680 H
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | závora B680 H | 104680 | |

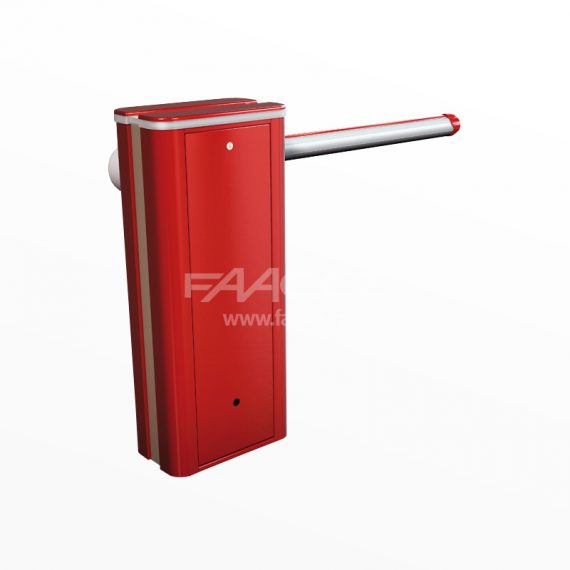

| 1 | RAL 3020 červený kryt | 416016 | |

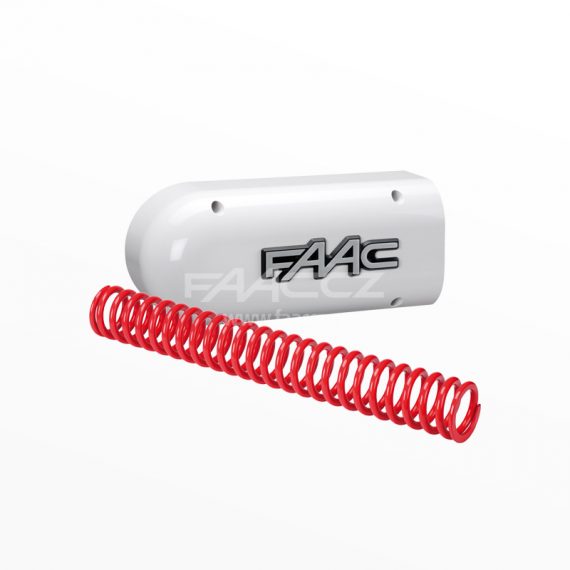

| 1 | L kapsa a vyvažovací pružina | 428437 | |
| 1 | L spojka | 428616 | |

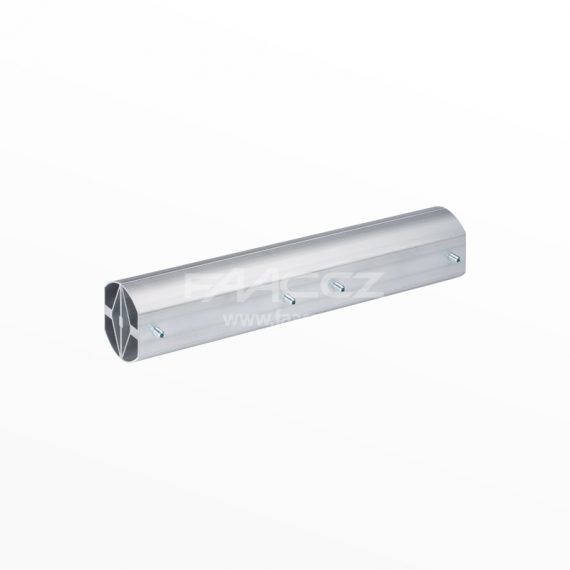

| 1 | základní ráhno L 4 m | 428048 | |
| 1 | koncové ráhno L 4,3 m | 428051 | |

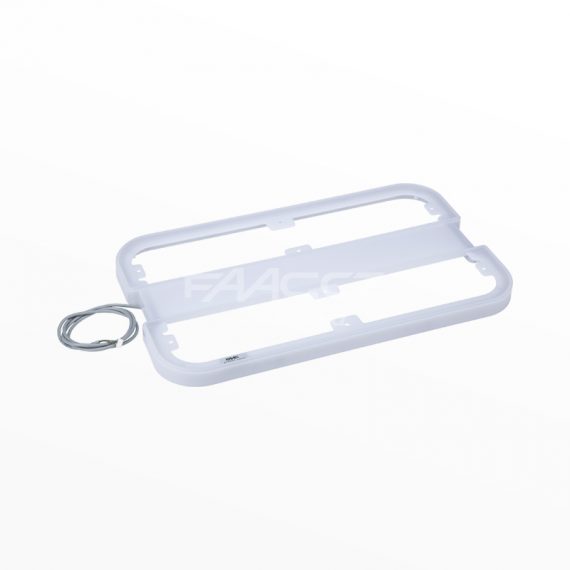

| 1 | integrované osvětlení těla závory | 410033 | |

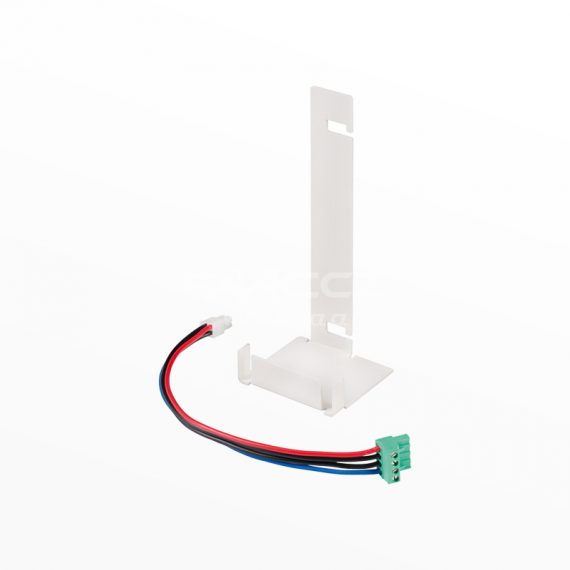

| 1 | sada připojení osvětlení ráhna | 390992 | |
| 1 | LED světelný kabel o délce 12 m | 390993 | |

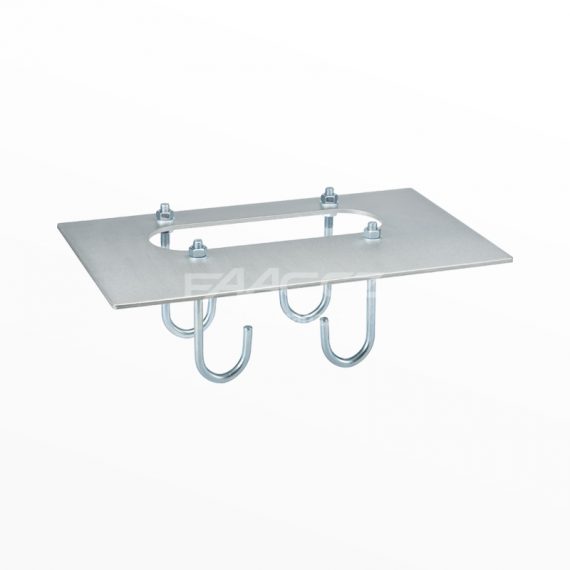

| 1 | základová deska | 490139 | |
| 1 | vidličková podpěra ráhna | 428806 | |
| 1 | přijímač RP FDS LC 433-868 | 787858 | |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 1 | pár fotobuněk XP20 B D LC | 785120 | |
| 16 | reflexní samolepka | 490117 |

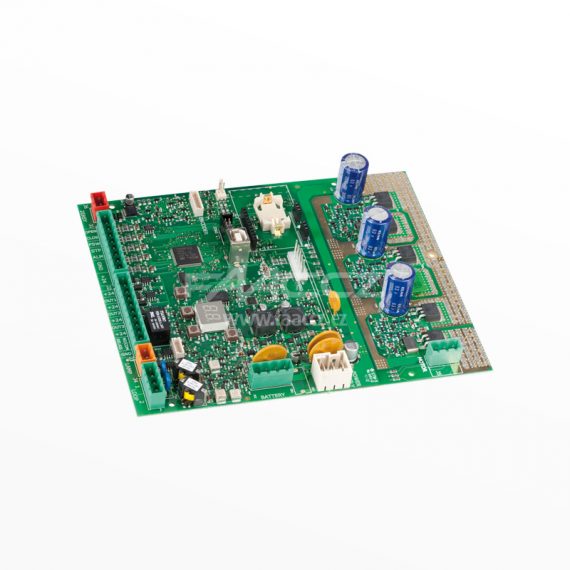

Řídící jednotky pro B680 H
Příslušenství pro B680 H
Společné příslušenství pro všechny aplikace B680 H
Kulatá ráhna S a specifické příslušenství
Obdélníková ráhna a specifické příslušenství

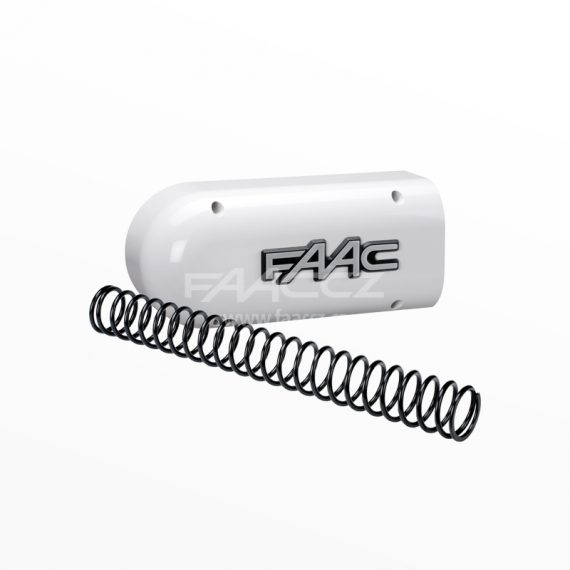

Vyvažovací pružiny pro kulatá ráhna S
| příslušenství pro kulatá ráhna S v závislosti na šířce průjezdu | osvětlení | plůtek | podpěra |
|---|---|---|---|
| do 4,5 m | X | X | X |
| od 4,5 m do 5 m | X | X | |
| od 4,5 m do 5 m skládané (se spojkou) |
